一、  简介
静态混合器是我公司最早引进国际先进混合器制造技术的经典产品，经十几年的应用发展和技术创新，已形成七大系列，上千种规格。在食品、炼油、涂料、乳化沥青、农药、化妆品、洗涤用品等日用化工领域中得到广泛应用。静态混合器的应用主要分成以下三个方面：一是混合、乳化和溶解过程，二是强化热交换过程，三是强化传质和反应。
静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液-液，液-气，液-固，气-气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以代替传统的相关设备。
静态混合器是通过固定在管内的混合单元内件，使二股或多股流体产生液体的切割、剪切、旋转和重新混合，达到流体之间良好分散和充分混合的目的。


 二、 产品型号、规格表示方法

    S□-□/□-□-□ □ □

  ①  ②   ③   ④   ⑤  ⑥   ⑦  ⑧

  ① S表示静态混合器（Static Mixer）

  ② 表示单元结构V、X、L、H、K、D、Y

  ③ 表示水力直径（mm）

  ④ 表示公称直径（mm）

  ⑤ 表示公称压力（kg/cm²）

  ⑥ 表示混合器长度（mm）

  ⑦ 表示法兰材质   具体代号为 B－不锈钢（1Cr18Ni9Ti）；D－低碳钢；T－钛材；N－耐酸碱玻璃钢；J－硬聚氯乙烯；S－四氟衬管

  ⑧ 管道材质   具体代号同上

  说明：1、混合器需要带夹套，可在型号后加F。        2、单元材质均为不锈钢，特殊情况可在订货时说明。

例如：产品型号为SD－25/50－16－1000BB，即D型混合器、水力直径25mm、公称直径50mm、公称压力16kg/cm²、长度1000mm，法兰、管道及单元的材质为不锈钢，不带夹套。

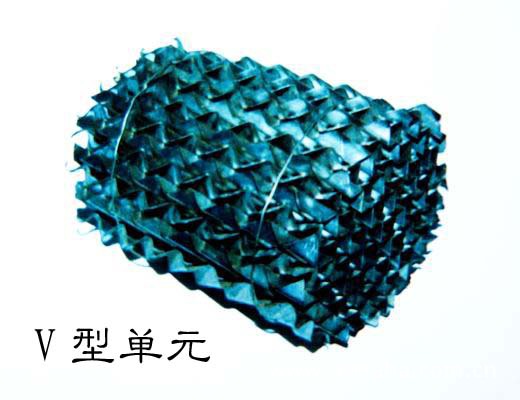

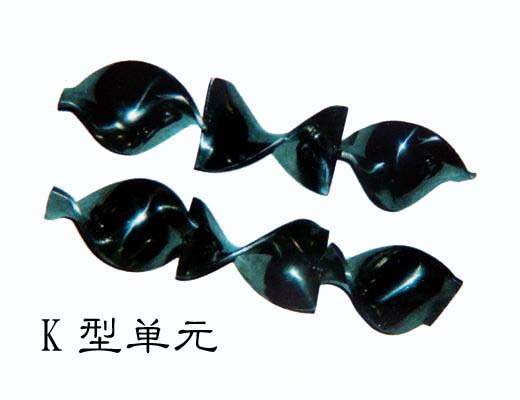

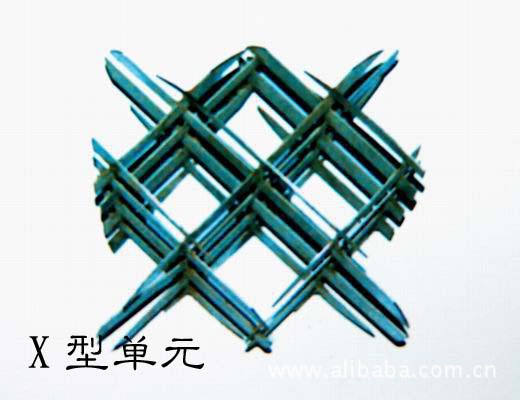

三、   静态混合器单元结构类型

四、   结构特点及混合原理

静态混合器的混合过程是靠固定在管内的混合元件进行的，由于混合元件的作用，使流体时而左旋时而右旋，不断改变流动方向，不仅将中心液流推向周边，而且将周边流体推向中心，从而形成良好的径向混合效果。同时，流体在行进过程中，被单元分割的次数成幂级数地增加，即：假设为K型单元，流体经过第一个单元时被一分为二，经过第二单元时，在换向的同时被再次二分，相当于分为四层（股）流体，经过第三个单元就被分为八层，……，类推，便形成2¹、2²、2³、…、2ⁿ幂级数分割。与此同时，流体自身的旋转作用在相邻元件连接处的界面上亦会发生。这种完善的径向环流混合作用，使流体在管子截面上的温度梯度、速度梯度和质量梯度明显减少。

五、   型号及性能

六、  压力降计算

SX、SV、SL、SY静态混合器压力降计算是以水力直径为基准。并考虑空隙率的磨擦系数的影响。

1）    ΔP=f•Pc•w²•L/(2•ε²•dh)

2）    Reε =dh•Pc•w/(μ•ε)

3）    W=Q/(πD²•900)

4）    1Kg（f）/cm²=98100N/ m²

ΔP——阻力降（N/m²）      F——磨擦系数

Pc——流体密度（Kg/m³）   W——流体线速度（m/s）

L ——混合器长度（mm）   dh——水力直径（mm）

ε ——空隙率               μ——流体粘度Cp（厘泊）

D——管道内径（mm）      Q——流体流量（m³/h）
