适用范围

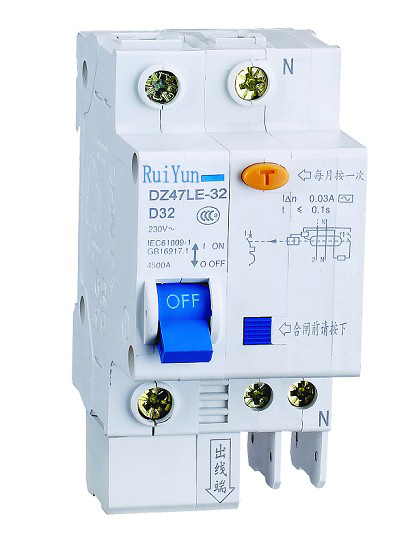

DZ47LE-32系列漏电断路器适用于交流50Hz，额定电压至400V，额定电流至50A的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时，漏电断路器能在极短的时间内自动切断电源，保障人身安全防止设备因发生泄漏电流造成的事故。
漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
产品符合GB16917.1-1997、IEC1009-1标准。
主要规格及技术参数
2.1型号规格及其含义
2.2主要规格
2.2.1 按额定电流In分：6A、10A、16A、20A、25A、32A。
2.2.2 按额定剩余动作电流分：30mA。
2.2.3 按极数和电流回路数分：
a.单极两线漏电断路器；
b.二极漏电断路器；
c.三极漏电断路器；
d.三极四线漏电断路器；
e.四极漏电断路器。
2.2.4 按瞬时脱扣器特性分：C型，D型。
2.3 技术参数
2.3.1 额定短路通断能力Im：6000A；
2.3.2 额定剩余接通和分断能力I△m：2000A；
2.3.3 额定剩余不动作电流I△no：0.5I△n；
2.3.4 剩余电流动作分断的时间（见表1） |
表1 In(A) | I△n(mA) | 最大剩余电流分断时间s | I△n | 2I△n | 5I△n | I△t | 6～32 | 30 | 0.3 | 0.15 | 0.04 | 0.04 |
注：I△t为500A或按C、D型瞬时脱扣范围的上限，两者取较大值。 2.3.5过电流保护特性（见表2） 表2 序号 | 脱扣器额定电流A | 起始状态 | 试验电流 | 规定时间 | 预期结果 | 备注 | 1 | 6～32 | 冷态 | 1.13In | t≥1h | 不脱扣 | － | 2 | 6～32 | 紧接前项试验后进行 | 1.45In | t<1h | 脱扣 | 电流在5s内稳定地上升至规定值 | 3 | In≤32 | 冷态 | 2.55In | 1s<t<60s | 脱扣 | － | 4 | 6～32 | 冷态 | 5In | t≥0.1s | 不脱扣 | － | 6～32 | 冷态 | 10In | t<0.1s | 脱扣 | － |
2.3.6机械电气寿命
电气寿命：2000次，COSφ＝0.7；
机械寿命：2000次
操作频率：
In≤25A 240次/h；
In>25A 120次/h。
2.3.7 绝缘耐冲击电压性能：
a.各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；
b.各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。
2.3.8 漏电断路器在峰值电流为200A冲击电流和峰值电压为2.52Un浪涌过电压作用下，具有承受能力。并不引起误动作。 |
