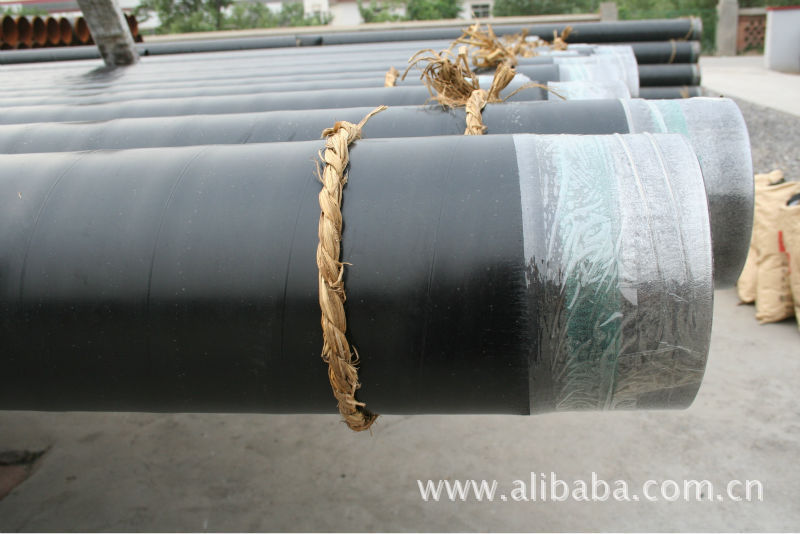

二、三层聚乙烯（PE）防腐埋地管道用于输送水、油、气等介质，工作温度50℃—70℃，其具有防腐性能好、吸水率低、机械强度高等性能。 表1 防腐层的厚度 钢管公称直径DN （㎜） 环氧粉末涂层 （μm） 胶粘剂层 （μm） 防腐层最小厚度（㎜） 普通型（G） 加强型（S） DN≤100 ≥80 170～250 1.8 2.5 100＜DN≤250 2.0 2.7 250＜DN≤500 2.2 2.9 500＜DN＜800 2.5 3.2 DN≥800　　　 3.0 3.7 表2 熔结环氧涂层的性能指标 序号 项目 性能指标 试验方法 1 附着力（级） ≤2 本标准附录A 2 阴极剥离（65℃，48h）（㎜） 剥离距离≤8 本标准附录B 表3 聚乙烯层的性能指标 序号 项目 性能指标 试验方法 1 拉伸强度 轴向（MPa） ≥20 GB/T1040 周向（MPa） ≥20 GB/T1040 偏差（%）1） ≤15 2 断裂伸长率（%） ≥600 GB/T1040 3 耐环境应力开裂（F50）（h） ≥1000 GB/T1842 4 压痕硬度 （㎜） 23℃±2℃ ≤0.2 本标准附录F 50℃±2℃或70℃±2℃2） ≤0.3 表4 防腐层的性能指标 序号 项目 性能指标 试验方法 二层 三层 1 剥离强度 （N/cm） 20℃±5℃ ≥70 ≥100 本标准附录G 50℃±5℃ ≥35 ≥70 2 阴极剥离（65℃，48h）（㎜） ≤8 本标准附录B 3 冲击强度（J/㎜） ≥8 本标准附录H 4 抗弯曲（2.50） 聚乙烯无开裂 本标准附录J
