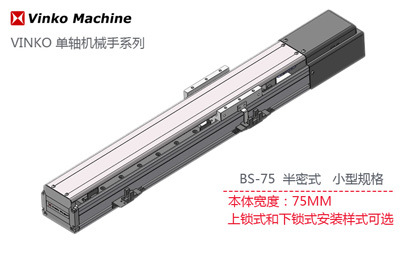

工业机器人产品|Robots BS系列单轴机械手-滚珠螺杆型(半密式) BS-75规格参数表 | ||||
| ||||
技术参数 | ||||
| 驱动功率 | 100W | |||
| 额定扭矩(N·m) | 0.32 | |||
| 导程(mm) | 5 | 10 | 16 | |
| 最高速度(mm/sec) | 250 | 500 | 800 | |
| 可搬重量 | 水平(kg) | 20 | 12 | 8 |
| 垂直(kg) | 8 | 5 | 3 | |
| 额定推力(N) | 361 | 181 | 113 | |
通用参数 | CAD资料下载 | |||
| 重复定位精度 | C级±0.02mm，P级±0.01mm |  BS-75 马达直接安装型 | ||
| 驱动方式 | C级φ16mm转造C7，P级φ16mm研磨C5 | BS-75 马达侧面安装型 | ||
| 容许力矩 | Ma：21.4Nm，Mb：20Nm，Mc：42.6Nm | BS-75 马达底侧安装型 | ||
| 基座材质 | 硬质挤压铝合金，白色光泽(可定制黑色色泽) | 注：BS-75型适合安装100W伺服马达。 | ||
| 安装面精度要求 | 平面度0.05mm以下，P级0.02mm以下 | 非上述马达规格请向技术人员确认。 | ||
选型示例 | ||||
BS - 75 - P10 - 400 - 1 - C - S - 01P | ||||
类别 宽幅 导程 有效行程 马达安装样式 精度等级 感应开关 特殊规格 | ||||
P05：5mm 100:100mm 1：马达直接安装 C：标准精度 S：正，负，原点，内藏式 （马达型号） | ||||
P10：10mm ~ ~ 2R：马达右侧安装 P：中级精度 J：正，负，原点，外挂式左侧 | ||||
800:800mm 2L：马达左侧安装 K：正，负，原点，外挂式右侧 | ||||
3：马达底侧安装 N：无 | ||||
温馨提示：
（1）以上单轴电动滑台均可实现多轴组合应用，详情请向银光公司客户服务部咨询。
（2）如需加长型滑块规格，或者其他客制化规格，敬请咨询本公司技术人员。
（3）因技术升级和手册版本差异，实际出货之商品型号，规格尺寸及技术参数可能与本网站刊载之数据存在差异，如有变更恕无法通知，请以实际出货数据或本公司发布的确认图面尺寸为准。
