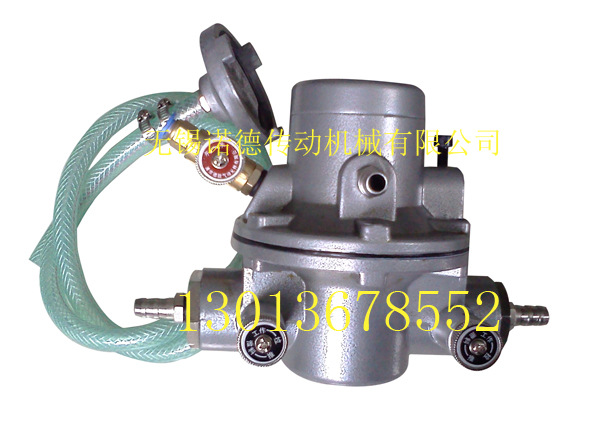

单向气动隔膜泵

GMB2002型

源自德国技术、缔造精湛品质

（国内其它厂家仿制型号为QMJ-HL2002或CJ601S）

     说明：本泵适用于流体物质的周期性供给，广泛使用于印刷包装机械及其它供液系统中。具有安全、节能、高效、供料均匀、无泡沫、耐腐蚀、经久耐用、易维修、易保养等许多优点，同时克服了齿轮泵、电机泵、离心泵的不足之处，综合性能优异。是水性油墨印刷机、印刷开槽机、胶水机及其他供液系统等进口和国产设备不可缺少的性价比适宜、品质优良的备配件之一。GMB2002型泵配有回液手柄，工作完毕后同时按下两个手柄，泵及管道内的存余介质会自动返回到容器中，节约原料，便于清洗（再次工作时需先拉出手柄）。

      选型参数： 选型后请告知下面具体型号，GMB2002-12型为标配。

     工作特性：

      1、  泵以压缩空气为动力，工作过程中不会产生火花，无静电和电磁干扰，可直接用于易燃易爆场所。

        2、  本泵无需引水，自吸性强，流通阻力小，能输送粘度大或带固体颗粒的流体。所输送流体物质的流量可根据其粘度及使用需求量，通过改变气源的压力或针型阀的气量来进行无级调节。

        3、  泵体采用铝合金注塑加工，品质稳定，质轻耐用，高雅美观。内部零件全部选用优质材料制造，耐腐蚀、永不生锈，保证了介质的高清洁度。泵内气动隔膜片有多种材料可供选择（丁晴橡胶、聚氨脂、F4膜），用模压成型，性能可靠，使用寿命长。

        4、  本泵结构简单，操作方便，安装维护保养简单，故障率低。可配合电气设备，达到自动控制功能。

        5、  用在进口印刷设备上具有省墨及快速清洗功能。

        6、每次换色或停用，可通过同时按下两个回墨手柄，将泵体和输墨管内的残余油墨快速送回油墨桶内。

        7、  对工作介质有腐蚀性的用户，我们可安装专用抗腐蚀隔膜片以满足您的特殊要求。
      泵的工作原理：

      本泵由工作腔和气动腔两大部分组成，中间由隔膜片隔开，如上图示：压缩空气由进气口进入气动腔，由于压力增大使隔膜片向左移，主弹簧被压缩，单向阀开启，将工作腔中的介质压出，气动阀芯左移关闭进气口，空气经阀瓣、气动套、气压室，由出气口排出，气动腔减压，隔膜片复位并向右推，进气口开启，进入下一个动作周期。连续往复式运动引导介质吸入和排出，完成介质的输送工作。

   主要应用领域及适合处理的流体:
    饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
     医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
     造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
     电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
     纺织业：染料化学品、树脂、胶等。
     化工业：酸、碱、溶剂、悬浮物、分散体系。
     石化业：原油、稠油、油脂、泥浆、污泥等。
     涂料业：树脂、溶剂、着色剂、油漆等。
     日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
     陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
     采矿业：煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等。
     水处理：石灰浆、软性沉淀物、污水、化学品、废水。
     食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
     建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
    汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
     家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
     冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆。
      安装及注意事项：本泵必须按泵体上的箭头指示向上垂直安装。将泵体下部的套装孔直接套装于直径12的圆轴上（圆轴可通过角板与机器板或墨料桶连接），并用螺栓压紧。

      泵进气口前必须装有空气过滤调压装置，以防止气源中的水和油渣进入泵内气动腔，导致气道堵塞，使泵不能正常工作。（导致泵不能工作的主要原因之一）
      泵的工作压力应控制在0.2-0.5MPa，超出此范围可能使泵停止工作。
      泵内隔膜片为易损件，一般情况下使用时间超过一年建议更换，以免膜片磨损或破损后介质进入气动腔堵塞气道，使泵停止工作。更换膜片时，注意泵片内强力弹簧弹出伤人。注意：如安装方法不正确会使泵不能工作。

     如果泵初始启动困难或不能正常工作，请按以下次序检查排除故障：
     1、用手指按压出气口数次，直到泵能正常启动；
     2、查看进液管尾端的过滤器是否堵塞，必要时需进行清洗；
     3、松开泵气动腔压盖上的两个螺栓，查看腔内是否有油污或水渣堵塞气道的现象，如有则应进行清污的工作；
     4、拆开泵体．检查隔膜片是否完好，如破损则需更换。

      一般情况下，工作完毕后应及时排出泵内存余介质，并用水或相应的分解溶剂清洗泵的工作腔（可在泵的工作状态下进行），以防止泵内两个单向阀的钢球与其他部件发生粘连，使泵不能正常抽液。

     易损件的更换：本泵内的隔膜片为周期易损件，一般情况下使用时间超过2000小时建议更换，以免膜片磨损或破损后介质进入气动腔堵塞气道，使泵停止工作。更换膜片时，将泵体竖直放置(介质腔向下，气动腔朝上)，压住泵体(可用压力机或其它机械夹具)后，取下六个5mm内六角螺栓，再慢慢松开夹具使泵体分离，取出膜片更换，并按原样安装新膜片。（不可强行直接松卸螺栓，以免泵内强力弹簧弹出伤人）。复装后应空载运行一分钟以上，确保无异常方能投入使用。

     售后承诺：“GMB2002”型单向隔膜泵以优良的品质、完善的售后服务取信于广大用户。凡属产品质量问题，一年之内负责包修、包换。

    使用过程中的服务和技术支持：

     如在产品选型或使用过程中需要提供技术支持或服务，请致电13013678552 (胡先生)咨询或通过网络联系QQ：28384580在线咨询。
