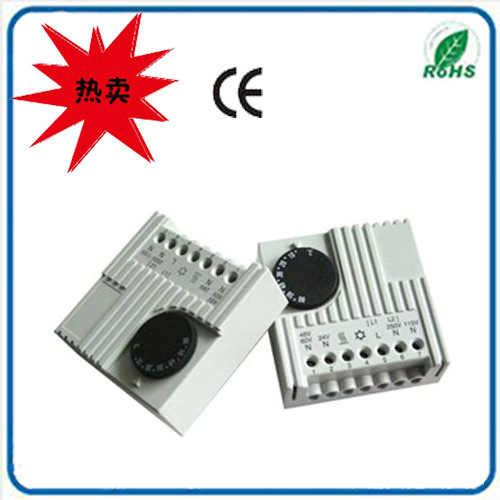

机柜内部温度调节器

特别适用于控制过滤器风扇、加热器和热交换器,也可以作为信号发生器用于监视控制柜内部温度.

技术数据:

1.双金属传感器作为热反馈的热敏装置.

2.触点配置:单极转换触点(变换触点)作为瞬时开关元件.

3.允许的触点负荷:K1.5-3(加热)  交流10(4)1)A  直流=30W  K1.5-4(冷却)  交流5(4)1)A   直流=30W

(1)=感性负荷在COS 0.6时

调节电压:+5度至+60度

重量:大约105g

尺寸:71*71*33.5mm

开关差:约1K±0.8K

可应用的电压范围大,也就是说仅一个型号就可适用于24V到230V.

节省时间的连接技术,即连接端子板可从外部用螺钉连接.

可灵活地安装在符合EN50 022的35mm垂直或水平支撑导轨上,也可以使用附带的适配器卡装在TS/ES机柜的型材上.

恒温器的工作原理:

由于热膨胀系数不同，双金属片在温度改变时，两面的热胀冷缩程度不同，因此在不同的温度下，其弯曲程度发生改变。

温度高于双金属片的膨胀温度时，双金属片接点位置变形而断开，电路断开。

温度低于双金属片的膨胀温度时,双金属片接点位置恢复原形而闭合，电路闭合。

 温控器分常开和常闭两种

常闭：当设置好温度后，温控器处在常闭状态，当实际环境温度降到或接近设定温度时，就会启动负载加热，通常温控器处在常闭状态，当实际环境温度大于设定温度时，负载总是处在停运行状态。

常开：当设置好温度后，温控器处于常开状态，当实际环境温度大于会接近设定温度时，就会启动负载散热，通常温控器都处在常开状态，当实际环境温度低于设定温度时，负载总是处在停运状态。
