板块折叠式帐篷拖车（以下简称拖车）适用于野战、武警、抗震救灾、应急突发事件及流动性野外作业，可以用各种形式的牵引车牵引行驶，完成整车的开启与缩收仅需十几分钟。可选配外接电源、自备蓄电池电源、自备发电系统、太阳能发电系统等照明系统，根据床的安装不同可以同时住宿12-28人，可选装空调、暖风机、音响、折叠桌椅等办公、生活设备，极大地提高了野外工作人员生活的安全性、舒适性。

本发明公开了一种板块折叠式帐篷拖车，包括帐篷及设置在帐篷地板下的拖车结构，所述帐篷的中间地板为拖车的承载板，中间地板的四边铰接有边地板，边地板铰接角地板并与边墙板固定连接，边墙板上铰接有角墙板，展开后的边墙板与角墙板等高、沿帐篷周边严密合围，至少有一处边墙板或角墙板上设有门，若干处边墙板和角墙板上设有窗。它有效地解决了现有帐篷或活动房屋折叠后外形尺寸大、安装与拆卸繁琐、防潮性与安全性差、不便于运输的问题。本发明中的帐篷不仅具有折叠后外形尺寸小、安装与拆卸方便快捷等优点，而且防潮与安全性能好，携带方便，是野战、野外作业或野外生活人员的良好宿营工具。

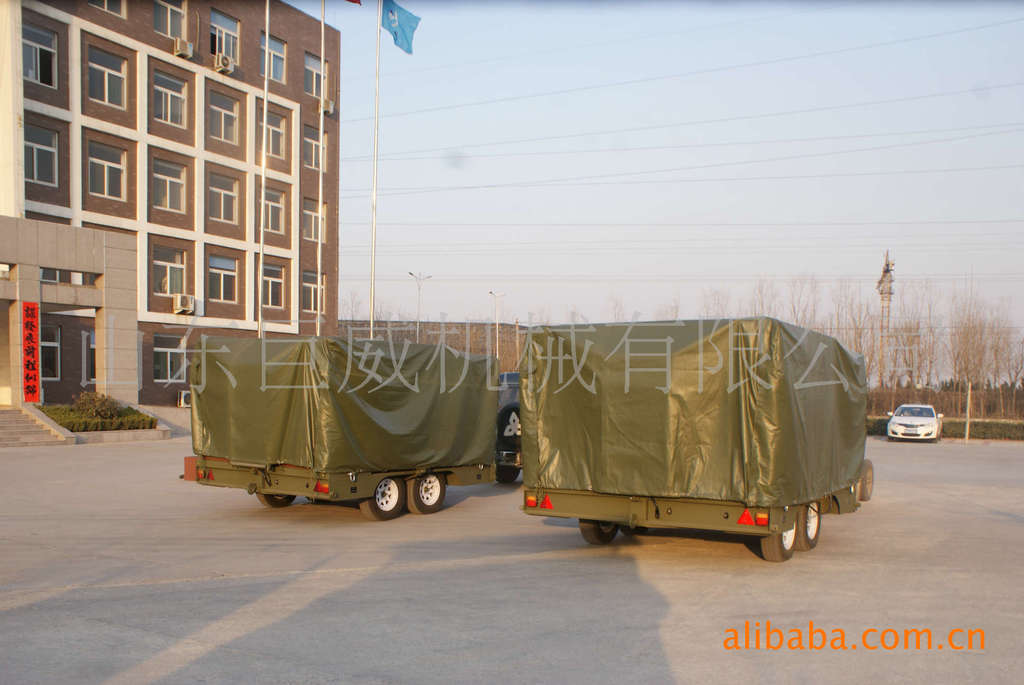

可以由越野成货轿车牵引。

展开状态

与越野车一起摆放，内部最大可住28人。

     山东巨威机械有限公司，始建于2000年，位于黄河北岸、毗邻泉城、有济南后花园之称的齐河经济开发区。我们享有优越的地理位置和便利的交通，京沪铁路、京福高速、青银高速、308国道穿境而过，距天津港、青岛港仅有3小时的路程。

     公司占地60000余平方米，现有设备300余台，固定资产8000万元。公司已通过ISO9001-2000国际质量体系认证，产品全部通过欧盟CE认证。健全的企业管理制度和完善的生产质量控制体系，加之反应迅速、服务周到的售后服务系统使我们公司的产品销往欧洲、非洲、中南美洲等多个国家和地区，精良的生产工艺、先进的生产流水线、完善的服务体系得到了国际客户的广泛认可。

公司主营产品：

拖车（农用拖车、欧美标准拖车，木材自装自卸拖车）、载重1吨-20吨.单轴或双轴， 自卸与非自卸。左右侧斜与后卸以及三向自卸。刹车方式可选配充气刹，断气刹以及油刹等.多种均可制造！

平板拖挂车用在厂区内配合叉车使用，也可与其他车辆配套，吨位1-20吨均可制造，

机械臂式木材装卸机拥有360°旋转的机械臂与旋转抓具，通过多路阀控制操作方便。动力源可选用电机或者柴油机作为动力源。可以通过换装抓具实现不同的功能，适合抓取原木，钢材，秸秆类或者换装挖斗等。该设备一个人即可操作，有效解决了人工装卸与运输时的安全性和人工装卸效率低的问题！

板块折叠式帐篷拖车（机动快速搭建随军房车）该车是我公司新型专利产品，集拖挂车，活动板房，帐篷，冷暖空调，折叠桌椅为一体的宿营系统。该车可快速自动收起或展开，防风，防雨，防水，防鼠，放虫，防蛇，安全与舒适性较佳！该车的质量标准全部按照军用标准制作！可满足野战，武警以及野外作业的工作人员，在非军事战争和突发条件下野外宿营的要求。

◆公司地理位置geographical position of the company

     山东巨威机械有限公司（坐落于）山东省德州市齐河县黄河明珠—齐河的高新技术开发区内，西临京福高速，南接308国道，距青岛港、天津港300公里，离济南国际机场30公里，交通极为便利。

一. 质量要求技术标准：国家行业质量标准。

二. 运输方式： 我们会根据客户购买的产品的数量.体积.选择最合适客户的运输方式！我们会询问多家物流公司，寻找价格最低，最安全，最合适，最快速的物流公司发货。以免除您的后顾之忧！

三. 包装方式：该类产品体积较大，所以我们建议通过散件发货的方式。 将拖车的箱板拆下，用泡沫纸包装，避免磕碰掉漆。 车轴与轮胎分开发货，将车轴与轮胎放于车辆底盘上面，用铁丝固定好，这样节省较多的空间！从而节省了运费！提高了装箱量！从而减少了成本！

四. 优惠条件：因为单台拖车的设计，采购原材料，还有生产等成本较高，所以如果您订购三台以上的话，我们可以给予1%-5%的优惠！ 如果是根据客户要求重新订做的，那么该车的新开发与设计费用要更高。所以单台订做车型，我们将会收取一定的开发设计费用，该费用将会在下次客户批量订购时全额返还！

五. 生产周期： 1-3台一个月内交货。10台至30台交货期为45天！因我公司为订单式生产，产品的种类也比较多，平时车间内较忙。所以1台至3台的交货期原则上定为一个月，但是我们也会尽快的投入生产，尽早提前完成交货！30台之上交货期视客户的需要协调安排生产！

六. 结算方式及期限： 合同签订生效后，预付款30%-50%供方安排生产，货物生产完毕后付清全款，安排出厂发货。生产过程中我们会及时将产品的生产进度通知您！

七. 验收标准、方法及提出异议期限： 供方对所供的产品质量负责，需方对产品质量的异议在收到货物后一周内提出。

八. 售后服务条款： 公司内设立有独立的售后服务部。如质量原因出现的故障和损坏，买方以书面形式通知我司，我司尽快将更换的部件发送到买方指定的地点，并承担国内发生的快递包装等相关费用。我司会在质保期外继续提供配件和技术支持。如有其他的质量问题，我司会尽快安排售后服务部到指定地点维修，处理。

联系方式：

山东巨威机械有限公司

地址：山东省齐河县高新技术开发区名嘉中路2号

电话：0534-5607777转607

传真：0534-5333225

手机：159 6419 2266

Q Q： 552133298

邮箱：leva999@163.com

MSN： leva999@live.cn    联系人：李伟

使用安装步骤：

扩展

一：将拖车放置于适合于展开的地形环境后，将牵引车与拖车挂钩脱离，拉紧驻刹手柄，在工具箱（1）取出主车承重手摇支腿，用卡销固定于四角支撑点处，顺时针摇动手柄，让轮胎与地面无负重力接触，并观察四角水平仪，将拖车底盘调整至水平位置，取下拖车外罩防护雨布。

二：在工具箱（3、4）取出墙板支撑手摇支腿，将支腿摇出至标示的白线处，将支腿用卡销分别固定于支腿位置。将墙板1处的爬梯轻轻往上掀起，让爬梯在气缸的支撑下翘起，打开墙板四角的闭合把手。检查拖车四周环境，及墙板往下旋转处是否有异物阻碍。打开工具箱（2），将直流电源断电开关旋至通的位置，拿出电子液压站控制开关。旋转红色开关电子液压站开始工作，按墙板的扩展次序1-2-3-4逐个开启箱板（注意：为延长使用寿命，电子液压站配备电机为特种电机，连续工作不允许超过1分钟，超过1分钟后轻轻按下红色开关，停顿10秒钟后，方可继续工作）。

三：墙板放下后（轻轻按下红色按钮，关闭电机），摇动墙板手摇支腿，将四周墙板全部微调至和主车底板的水平状态。将四角底板的花篮螺栓松动，旋至底板的固定销轴处紧固住，将四角底板抬起翻落于平行位置处。将墙板转至对角闭合处，取下吊环螺栓，将四角墙板用吊环螺栓固定（可调节双侧墙板的高度来完成对角墙板的固定）。

四：旋转红色开关，电机启动，按下顶盖升起按钮，将顶盖升起至距底板1.5米的高度处，关闭电机。取下顶盖内测固定的篷布支撑杆，把支撑杆的吊环螺栓松开。将支撑杆上的卡子按顶盖的方向固定于墙板的顶部，翻转门处的挡雨板。把篷布固定拉索松开，按方向将篷布拉直墙板的外侧，把篷布的粘链与墙板的粘链沾合，把篷布上的每一个固定绳按相应的位置固定在底板下方的挂钩上。

五：启动电机，按下顶盖升起按钮，将顶盖升至最高处，关闭电机，将断电开关打至断处。打开电气控制柜，开启空调，与220伏照明灯（必须在有外接220伏的电源下方能使用），无外接电源可用备用电源照明，但必须保证蓄电池的电量能供应电机的撤收工作，扩展完毕，在有外接电源的情况下，对开启控制柜的充电开关，对蓄电池进行充电补充，保证电量的供应。

六：将支撑杆吊环螺栓拧紧，并用支撑杆附件的粘链将支撑杆绑住，根据配备的床进行组合安装（不再另行说明）。

撤收

一：将所配置的床铺折起，放置于主举升油缸的左右两侧。关闭所有的用电系统（空调、照明），将配电柜总开关闭合。将篷布支撑杆的吊环螺栓松动，把篷布粘链拉开，把篷布紧固绳松开，开启电机，将顶盖降至1.5米处，将篷布按方向卷至顶盖的空调主机防护框四周，用拉索固定（注意：不要将篷布置于空调顶部）。将支撑杆调制最短处拧紧，将支撑杆按顺序固定于顶盖的内侧。将顶盖落至最低位置。

二：将四角墙板的吊环螺栓打开，翻转门处的挡雨板，将开合墙板吸合在主墙板平行位置。将四角底板翻至主底板平行处后旋转花篮螺栓固定。启动电子液压站电机，按撤收次序4-3-2-1将四面墙板逐一闭合。

三：将四面墙板的支腿取下，逆时针摇至最短处，放置于工具箱（3、4）处。在工具箱（1）取出爬梯拉杆（两节）连接上，将爬梯拉下下贴合在墙板上，关闭墙板四角的闭合把手。

四：将主车承重支腿摇下，逆时针摇至最短处放置在工具箱（2）内，将主车防护篷布罩上，粘链粘紧，用绳索固定在绳钩上。

五：根据牵引车的牵引点高度调整牵引架（松动牵引调节手柄，上下调整牵引点高度），用牵引架手摇支腿保证拖车与主车的水平牵引（根据设计拖车重心已前移，保证行驶的安全）。

六：关闭电源开关，收起外接电源线，将电子液压站控制开关，一起放置于工具箱（1）内。
