一、产品简介：

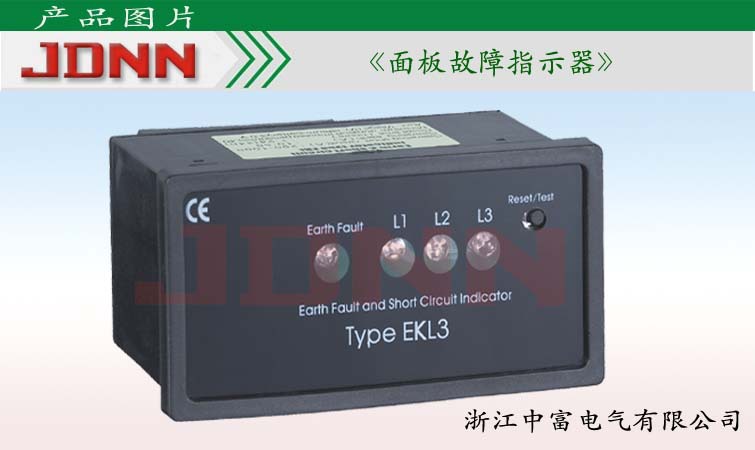

面板型故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。线路发生故障，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、面板型故障指示器配置清单：
A、主机（一个） B、短路传感器（三个 ） C、接地传感器（一个） D、光纤线（四根）
三、主要功能：
1、短路报警指示：
通过短路传感器检测线路电流，当线路发生短路故障时电流达到或超过短路故障报警电流的整定值时，短路传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，产生相应的报警指示信号。
2.接地故障指示：
通过接地传感器检测线路的零序电流，当线路发生接地故障时接地故障电流达到或超过接地故障报警电流的整定值时，接地传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。
3.自动复位：
当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。（默认复位时间为12h）
4.人工复位：
当指示器产生报警后，可通过触发指示器主机面板上的“复位/测试”按钮解除报警。
5.自检测试 ：
指示器可进行工作状态自检测试。可通过按下指示器主机面板上的“复位/测试”并保
持2秒后面板上所有指示灯闪烁指示8秒后自动复位，同时也可手动复位。
6.智能化：
指示器产生相应的报警指示信号后，可将报警信号输出远传。指示器也可接收远方的复归信号，对指示器进行远程复位操作。
7.功能说明:
故障状态 | 复位时间 | 系统复位 | 指示灯 |
故障未排除 | 已到 | 自动复位 | 不闪 |
未到 | 不能手动复位 | 闪烁 | |
故障 排除 | 未到 | 手动复位 | 不闪 |
未手动复位 | 闪烁 | ||
已到 | 自动复位 | 不闪 |
四、安装步骤：
1．主机的安装：
主机可安装在环网柜(配电柜、电缆分支箱等)前面板上，拆卸主机须按下主机壳上的金属弹片。
2．短路传感器的安装：
短路传感器必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并进行紧固，防止滑动而造成脱落。安装(参见图1)，拆卸(参3．接地传感器的安装：
接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的接地线必
须回穿传感器，并紧固，防止滑动而造成脱落。
特别提示：接地传感器安装时需将上
端屏蔽层接地线必须穿过传感器后接
地．只有这样传感器才检测不到屏蔽
电流或屏蔽电流被抵消。
4．连接：
传感器与主机采用光纤连接，安装时应
将光纤的两端分别插入到传感器、主机的光纤接头上，旋紧接头使光纤不能拔出。
具体步骤如下：
4.1、将A相短路传感器光纤线的另一端插入主机后面板上L1对应 的光纤孔
4.2、将B相短路传感器光纤线的另一端插入主机后面板上L2对应的光纤孔
4.3、将C相短路传感器光纤线的另一端插入主机后面板 上L3对应的光纤孔
4.4、安装时将接地传感器光纤线的另一端插入主机 后面板上L4对应光纤孔
五、主机尺寸：长*宽*高 96*49*85mm
主机安装开口尺寸: 长92±0.5mm 宽44±0.5mm
六、操作：
1.测 试：需要自检时，按下面板上“复位/测试”的按钮并保持1.5秒，本机进入自检状
态，面板上的所有指示灯闪亮，表明整机工作状态正常，整个过程10秒次后自动结束或者再按下“复位/测试”按钮可以结束自检过程，恢复正常状态。
2.清除报警：当线路发生故障时指示器产生报警信号，故障处理完毕后应清除报警，可通过触发指示器主机面板上的“复位/测试”按钮解除报警。如果无人工进行复位，在整定时间(6、12、24、48小时)后，指示器可自动进行复位。
七、设定复位时间：
指示器报警指示状态清除时间分四种：6h、12h、24h、48h，调整复位时间时，需将主机后面板打开调整四位拨码开关，箭头指向1时复位时间为6小时，以此类推。出厂设定值为12小时。
八、技术参数：
1.短路电流报警：≥150A误差±10%；出厂设定为800A，短路延时20ms
2.接地电流报警：3A～2000A误差±10%；出厂设定为10A，接地延时20ms
3.工作电源： ER14505锂电池3.6V（有效期不小于8年）
4.适用电缆外径：接地传感器：φ60mm～φ110mm，出厂默认值：φ95mm
短路传感器：φ22mm～φ40mm
5.整机待机电流：≤5μA
6.自动复位时间：6h-12h-24h-48h,出厂设定：12h（可根据需要设定）
7.指示器防护等级：主机IP40，传感器IP65
8.远传继电器：230VAC 2A
9.短路电流传感器最大承受电流：20KA /4S
10.光纤长度：2m,3m,5m或根据需要设定
11.工作环境：-40℃～+75℃；相对温度：≤95%
12.使用范围：20kV以下等级的系统中
