MSG5100压力变送器

传感器采用美国航空高科技微熔技术 不锈钢波纹膜片隔离结构 无中介液 焊接密封 数字化线性温度补偿 测量范围宽广 价格经济 广泛适用于工业生产各行业过程压力测量 是工业设备制造商及OEM制造商优选产品

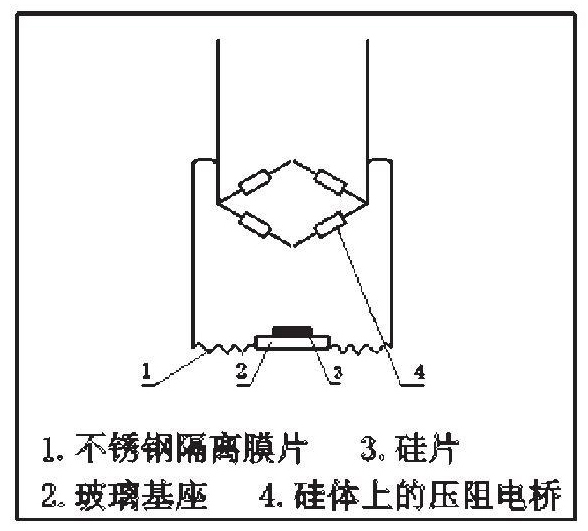

>> 工作原理

      采用微熔技术，引进航空应用科技，利用高温玻璃将微加工硅压敏电阻应变片熔化在不锈钢隔离膜片上。玻璃粘接工艺避免了温度、湿度、机械疲劳和介质对胶水和材料的影响，从而提高了传感器在工业环境中的长期稳定性能，同时也避免了传感器传统微机械加工制造工艺过程中出现的P-N结效应现象。

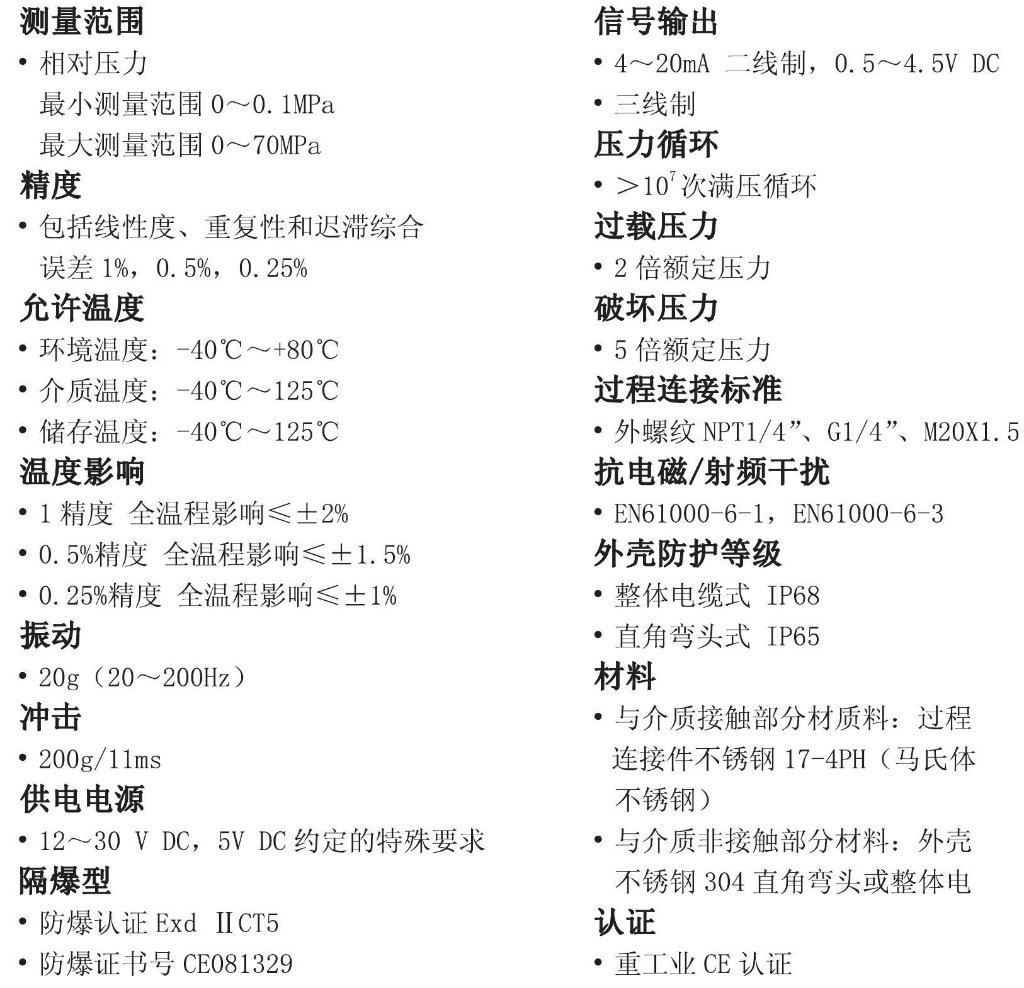

>> 技术参数

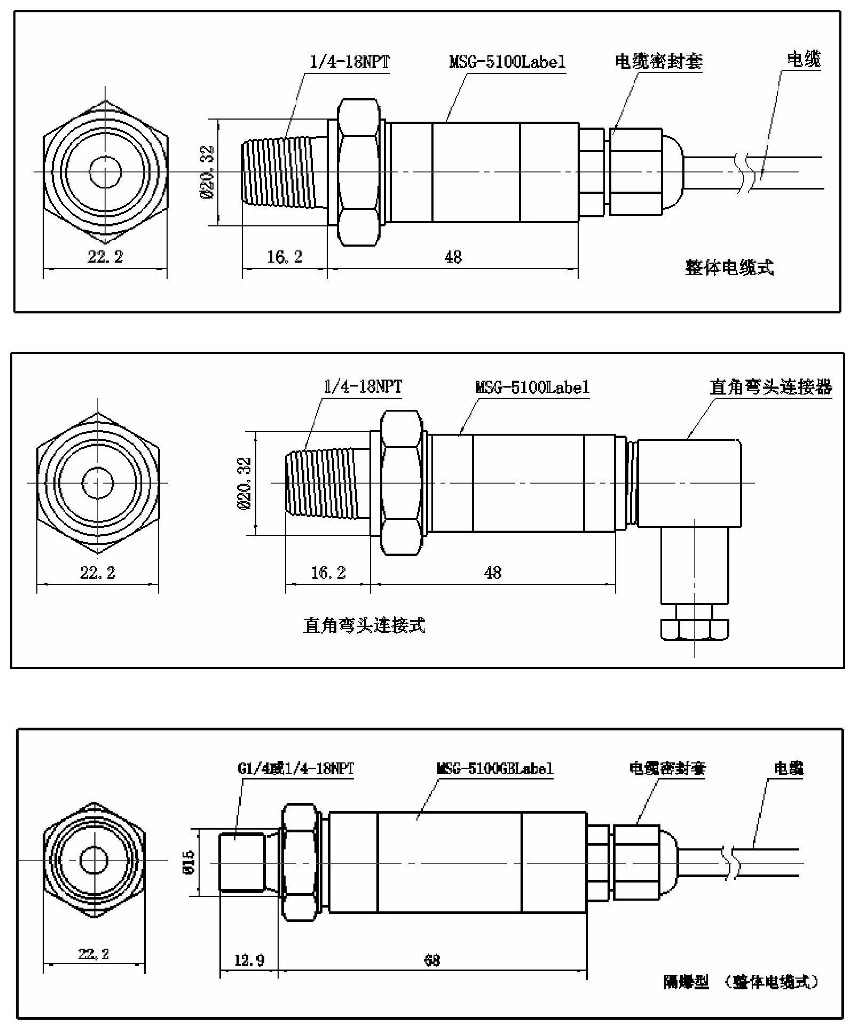

>> 外型结构

>> 负载特性

负载阻抗：4-20mA　最大1100Ω（30V）0.5-4.5V　最大5000Ω

>>电气连接

整体电缆式：①4-20mA电流输出型　红=电源+　黑=电源-

②电压输出型　　　　红=电源+; 黑=电源-，信号-;  白=信号+

直角弯头连接器式：2 线制，1=电源+，2=电源-， =外壳接地

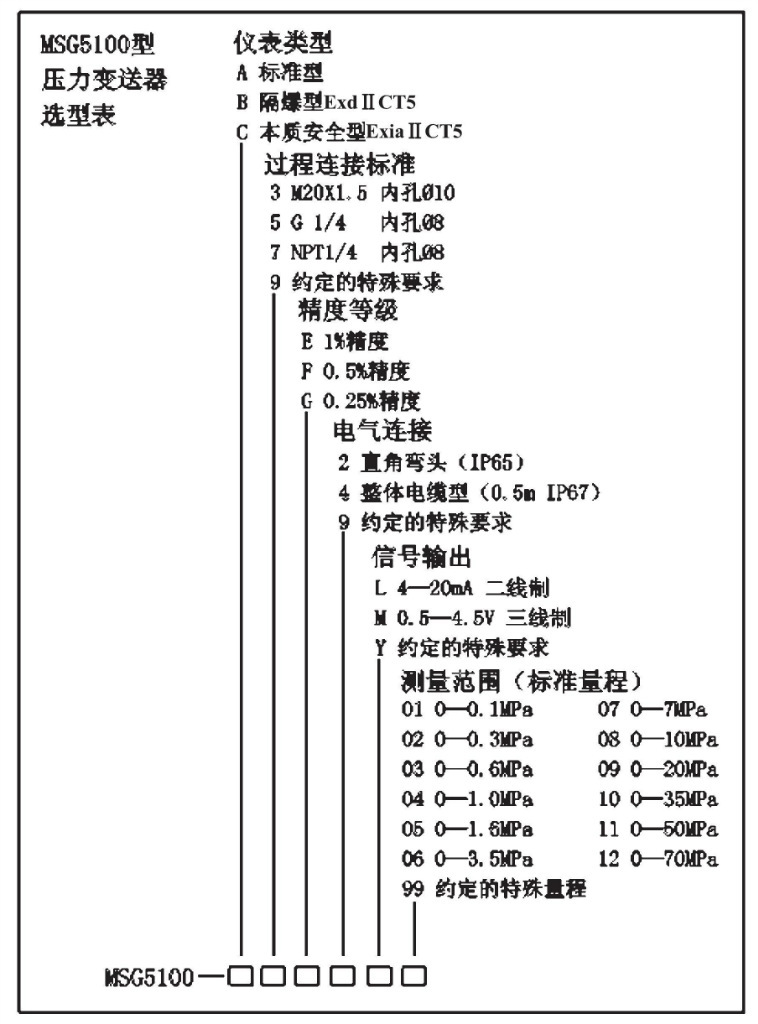

>>MSG5100型压力变送器选型表
