RV3020T手动型影像量测仪技术参数

机台行程(X,Y) ：300 mm×200 mm×200mm

分辨率：0.001mm

X、Y轴线性精度：U=±( 3+L/200 )μm

重复精度：±0.002 mm

载物台尺寸：460 mm×360 mm

玻璃台尺寸：340 mm×240 mm

承载重量：30 kg

工件限高：200mm

影像系统：高解析工业彩色摄影机

物镜：TC系列精密多段放大倍率远心镜头，光学放大倍率0.75×-4.5×

附镜(选配）：标配0.5×、1.5×、2.0×附镜各1件

影像放大倍率：25-155×, 加附镜可扩展到12-300×（实物到17'萤幕1024×768像素）

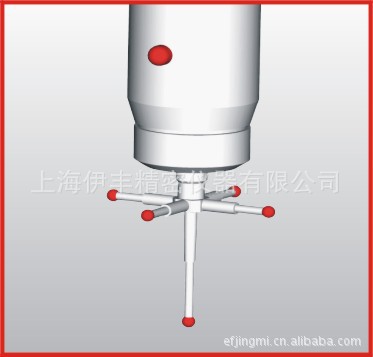

探针系统：英国雷尼绍 MCP测头 配Ф1、Ф2、Ф3探针（任选两件）

照明系统：透射为软件控制可调LED平行光、反射为软件控制四相可调LED环形光

传动方式：光杆传动＋双导轨

操作方式：X、Y 手轮＋快移  Z 电动

主机外形尺寸：690 mm×810 mm×890 mm

整机外形尺寸：1200 mm×900 mm×1500 mm

机台基座、Z轴立柱：高精度花岗岩平台

仪器总重：250 kg

量测软件：光学视觉量测软件Easson 2D ---- 自主开发，免费升级

数据输出：测量数据Word(doc)、Excel(xls)

物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)

简单SPC分析，数据Word(doc格式)、Excel(xls格式)

数据导入：二维图形AutoCAD(dxf))

电源：AC 220±5V、50Hz

使用环境：温度 20±3 ℃，湿度35%-65%
