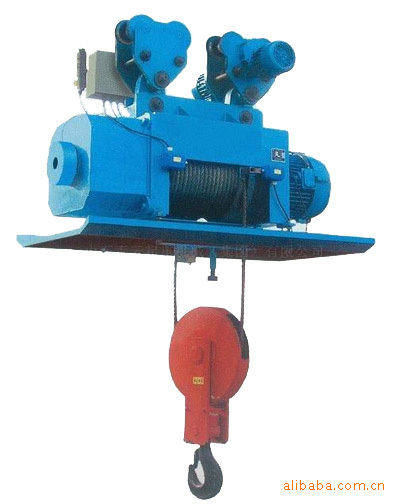

HB型冶金电动葫芦，主要用于有腐蚀的工厂
门式起重机一般根据门架结构形式、主梁形式、吊具形式来进行分类。 按门框结构形式分 （a）全门式起重机：主梁无悬伸，小车在主跨度内进行。 （b）半门式起重机：支腿有高低差，可根据使用场地的土建要求而定。 （c）双悬臂门式起重机：最常见的一种结构形式，其结构的受力和场地面积的有效利用都是合理的。 （d）单悬臂门式起重机：这种结构形式往往是因场地的限制而被选用。 按主梁结构形式分 （a）单主梁门式起重机 单主梁悬臂门式起重机结构简单，制造安装方便，自身质量小，主梁多为偏轨箱形架结构。与双主梁门式起重机相比，整体刚度要弱一些。因此，当起重量Q≤50t、跨度S≤35m时,可采用这种形式.单主门梁式起重机门腿有L型和C型两种形式.L型的制造安装方便,受力情况好,自身质量较小,但是,吊运货物通过支腿处的空间相对小一些.C型的支脚做成倾斜或弯曲形,目的在于有较大的横向空间,以使货物顺利通过支脚。(b)双梁桥式起重机 双梁桥式起重机承载能力强，跨度大、整体稳定性好，品种多，但自身质量与相同起重量
的单主梁门式起重机相比要大些，造价也较高。根据主梁结构不同，又可分为箱形梁和桁架两种形式。目前一般多采用箱形结构。
（1）单主梁和双梁门式起重机的选用 一般情况下，起重量在50t以下，跨度在35m以内，无特殊使用要求，宜选用单主梁式。如果要求门腿宽度大，工作速度较高，或经常吊运重件、长大件，则宜选双梁门式起重机。 （2）跨度和悬臂长度 门式起重机的跨度是影响起重机自身质量的重要因素。选择中，在满足设备使用条件和符合跨度系列标准的前提下，应尽量减少跨度。 （3）轮距的确定原则 （a）能满足门架沿起重机轨道方向的稳定性要求； （b）货物的外形尺寸要能顺利通过支腿平面钢架； （c）注意使轮距B与跨度S成一定比例关系，一般取轮距B=（1/4—1/6）S。 （4）门式起重机间距尺寸确定 在工作中，门式起重机外部尺寸与堆场的货物及运输车辆通道之间应留有一定的空间尺寸，以利于装卸作业。一般运输车辆在跨度内装卸时，应保持与门腿有0.7m以上的间距。吊具在不工作时应与运输车辆有0.5m以上的间距
，货物过门腿时，应有0.5m以上的间距。 （5）门式起重机电气设备的选用 它应符合通用门式起重机GB/T14406—1993的有关规定。
技术参数表
起重量 t 2或3
跨度 m 10 12 16 20
起升高度 m 6
运行机构 运行速度 地面 m/min 20
司机室 20 30
电动机 地面 ZDY21-4/0.8X2 ZDY22-4/1.5X2
司机室 ZDR100-4/1.5X2
减速器 LD驱动装置
车轮直径 mm φ270
电动葫芦 型号 CD1 MD1
起升速度 m/min 8 0.8/8
运行速度 m/min 20
电动机 起升 ZD31-4/3 ZDS10.4/3 ZD32-4/4.5 ZDS10.4/4.5
运行 ZDY12-4/0.4
工作制度 A5
荐用钢轨 P24
电源 三相交流 380V 50HZ
起重机质量 地面 KG 3300 4600 7600 1160
司机室 KG 3800 5100 8100 1210
最大轮压 KN 14 19 27 35
基本尺寸 H1 840
H2 550 595 700 900
B 4010
B1 3810
B2 1500
B3 2000
本样所提供重量为设计值，制造值+15%
技术参数表
起重量 t 5
跨度 m 10 12 16 20
起升高度 m 6/9
运行机构 运行
速度 地面 m/min 20
司机室 20 30
电动机 地面 ZDY21-4/0.8X2 YZR132M1-6/2.5X2
司机室 ZDR100-4/1.5X2
减速器 LD驱动装置 ZSC400
车轮直径 mm φ270 φ400
电动葫芦 型号 CD1 MD1
起升速度 m/min 8 0.8/8
运行速度 m/min 20
电动机 起升 ZD141-4/7.5 ZDS10.8/7.5
运行 ZDY121-4/0.8
工作制度 A5
荐用钢轨 P24
电源 三相交流 380V 50HZ
起重机质量 地面 KG 5600 6600 13200 17500
司机室 KG 6100 7100 13700 18000
最大轮压 KN 37/44 40/47 43/50 46/53
基本尺寸 H1 1120
H2 720 800 900 1100
B 4110/5170 4840/5890
B1 3910/4970 3880/4930
B2 1500 1500
B3 2000 2000
本样所提供重量为设计值，制造值+15%
技术参数表
起重量 t 10
跨度 m 10 12 16 20
起升高度 m 9
运行机构 运行速度 地面 m/min 20
司机室 30 40
电动机 地面 YZR132M1-6/2.5X2 YZR132M2-6/4X2
司机室
减速器 ZSC400 ZSC400
车轮直径 mm φ400 φ400
电动葫芦 型号 CD1 MD1
起升速度 m/min 7 0.7/7
运行速度 m/min 20
电动机 起升 ZD151-4/13 ZDS11.5/13
运行 ZDY121-4/0.8X2
工作制度 A5
荐用钢轨 P38
电源 三相交流 380V 50HZ
起重机质量 地面 KG 12500 15000 19000 23000
司机室 KG 13200 16200 19700 23700
最大轮压 KN 78 85 94 103
基本尺寸 H1 1350
H2 900 1000 1200 1250
B 6100
B1 5130
B2 1600
B3 2500
本样所提供重量为设计值，制造值+15%
技术参数表
起重量 t 16
跨度 m 10 12 16 20
起升高度 m 9
运行机构 运行速度 地面 m/min 30
司机室 30 40
电动机 地面 YZR160M1-6/5.5X2 YZR160M1-6/5.5X2
司机室
减速器 ZSC600 ZSC600
车轮直径 mm φ500 φ500
电动葫芦 型号 CD1 MD1
起升速度 m/min 3.5 0.35/3.5
运行速度 m/min 20
电动机 起升 ZD151-4/13 ZDS11.5/13
运行 ZDY121-4/0.8X2
工作制度 A5
荐用钢轨 P38 P43
电源 三相交流 380V 50HZ
起重机质量 地面 KG 13600 15700 19800 23800
司机室 KG 13950 16200 20400 24500
最大轮压 KN 82 87 98 109
基本尺寸 H1 1350
H2 950 1050 1250 1300
B 6300
B1 5330
B2 1600
B3 2500
本样所提供重量为设计值，制造值+15%
技术参数表
起重量 t 20
跨度 m 10 12 16 20
起升高度 m 9
运行机构 运行速度 地面 m/min 30
司机室 30 40
电动机 地面 YZR160M2-6/7.5X2 YZR160M2-6/7.5X2
司机室
减速器 ZSC600 ZSC600
车轮直径 mm φ500 φ500
电动葫芦 型号 HC
起升速度 m/min 3.5
运行速度 m/min 20
电动机 起升 ZD152-4/18.5 ZDS11.5/18.5
运行 ZDY121-4/0.8X4
工作制度 A5
荐用钢轨 P38 P43
电源 三相交流 380V 50HZ
起重机质量 地面 KG 14200 16200 21600 24700
司机室 KG 14600 16700 22200 25400
最大轮压 KN 85 90 102 112
基本尺寸 H1 1350
H2 1000 1150 1350 1500
B 6300
B1 5350
B2 1800
B3 2700
