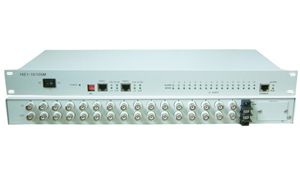

设备名称；16 E1协议转换器  网桥

一、产品描述
      16E1-10/100M产品是我公司使用自主开发的专用集成电路研制生产的以太包到TDM码流的反向复用设备，使以太数据通过E1传输网而实现用户的数据接入；使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便的利用公众网中现有的丰富的E1资源，快速组建宽带IP数据网。
        产品对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。秉承模块化设计，配置灵活，维护简单，提供完善的设备管理功能，

二、产品特点
        1．采用大规模芯片，电路简单，功耗低，可靠性高；
        2．设备提供16路E1配置，E1接口阻抗支持75Ω或120Ω；
        3．提供2个10/100 Base-Tx端口；
        4．10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
        5．支持802.1p优先级功能；
        6．支持基于802.3x的流量控制功能；
        7．支持VLAN以太帧透明传输；
        8．提供1个管理接口，可以灵活设置设备的功能；
        9．提供1组控制开关，用于设置设备维护测试；
        10．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。

三、产品明细

四、产品应用

五、技术参数


    →E1接口技术参数
        标称速率：2048Kbps，容差±50ppm；
        接口码型：HDB3；
        接口阻抗：75欧姆及120欧姆自适应；
        数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
        抖动转移特性：符合ITU—TG.823建议；
        输入抖动容限：符合ITU—TG.823建议；
        输出抖动：符合ITU—TG.823建议；
        电平：±2.37V±10%或±3.00V±10%；
        接口连接器为：BNC同轴或RJ45。

   →10/100Base-Tx接口指标
        接口为：10/100Base-Tx；
        接口规程：符合IEEE-802.3u标准；
        接口速率：10/100M自适应；
        接口连接器为：RJ-45。
