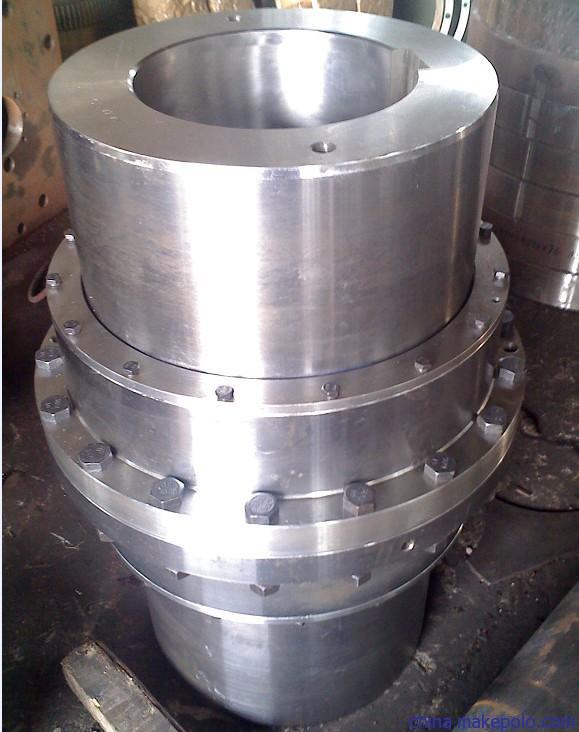

鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) 1、承载能力强。在相同的内齿套外径和联轴器外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15~20%; 2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1º;,而鼓形齿式联轴器的许用角位移为1º;30,提高50%,在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大;3、鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长; 4、外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。 5、传动效率高达99.7%。 基于经上特点,目前,国内外已普遍以鼓形齿替代直齿式联轴器。UMA生产的鼓形齿式联轴器品种规格齐全,并符合相应的标准。 鼓形齿式联轴器,其刚性大,有挠性,无弹性,故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
GⅡCL型鼓形齿式联轴器的参数及主要尺寸:(JB/T 8854.2-2001) mm 型 号 公称 转矩 Tn kN.m 许用 转速 [n] r/min 轴孔直径 d1,d2 轴孔长度 L D D1 D2 C H A B 转动 惯量 kg.㎡ 润滑脂 用量 ml 质量 kg Y J1 GⅡCL1 0.4 4000 42 — 103 71 50 8 2 36 76 0.0035 51 5.1 52 38 0.0035 3 62 44 0.0035 3.1 82 60 0.0038 3.6 GⅡCL2 0.71 4000 52 — 115 83 60 8 2 42 88 0.0058 70 4.9 62 44 0.0055 4.5 82 60 0.006 5.1 112 84 0.0068 6.2 GⅡCL3 1.12 4000 52 — 127 95 75 8 2 44 90 0.0105 68 7.5 62 44 0.01 7 82 60 0.01 6.9 112 84 0.0113 8.6 GⅡCL4 1.8 4000 82 60 149 116 90 8 2 49 98 0.02 87 10.1 112 84 0.0223 12.2 142 107 0.0245 14.5 GⅡCL5 3.15 4000 112 84 167 134 105 10 2.5 55 108 0.0378 125 16.4 142 107 0.0433 19.6 GⅡCL6 5 4000 112 84 187 153 125 10 2.5 56 110 0.0663 148 22.1 142 107 0.075 26.5 172 132 0.0843 31.2 GⅡCL7 7.1 3750 112 84 204 170 140 10 2.5 60 118 0.103 175 27.6 142 107 0.115 33.1 172 132 0.1298 39.2 212 167 0.151 47.5 GⅡCL8 10 3300 112 84 230 186 155 12 3 67 142 0.167 268 35.5 142 107 0.188 42.3 172 132 0.21 49.7 212 167 0.241 60.2 GⅡCL9 16 3000 142 107 256 212 180 12 3 69 146 0.316 310 55.6 172 132 0.356 65.6 212 167 0.413 79.6 252 202 0.47 95.8 GⅡCL10 22.4 2650 142 107 287 239 200 14 3.5 78 164 0.511 472 72 172 132 0.573 84.4 212 167 0.659 101 252 202 0.745 119 GⅡCL11 35.5 2350 142 107 325 276 235 14 2.5 81 170 0.454 550 97 172 132 1.096 114 212 167 1.235 138 252 202 1.34 161 302 242 1.588 189 GⅡCL12 50 2100 142 107 362 313 270 16 4 89 190 1.623 695 128 172 132 1.828 150 212 167 2.113 205 252 202 2.4 213 302 242 2.728 248 352 282 3.055 285 GⅡCL13 71 1850 252 202 412 350 300 18 4.5 98 208 3.925 1019 269 302 242 4.425 315 352 282 4.918 360 GⅡCL14 112 1650 302 242 462 418 335 22 5.5 172 296 8.025 3900 421 352 282 8.8 476 410 330 9.725 544 GⅡCL15 180 1500 352 282 512 465 380 22 5.5 182 316 14.3 3700 608 410 330 15.85 696 470 380 17.45 786 GⅡCL16 250 1300 352 282 580 522 430 28 7 209 354 23.925 4500 799 410 330 26.45 913 470 380 29.1 1027 GⅡCL17 355 1200 410 330 644 285 490 28 7 198 364 43.095 4900 1176 470 380 47.525 1322 550 450 53.725 1532 GⅡCL18 500 1050 470 380 726 654 540 28 8 22 430 78.525 7000 1698 550 450 87.75 1948 650 540 99.5 2278 GⅡCL19 710 950 470 380 818 748 630 32 8 232 440 136.75 8900 2249 550 450 153.75 2591 650 540 175.5 3026 GⅡCL20 1000 800 550 450 928 838 720 32 11 247 470 261.75 11000 3384 650 540 299 3984 800 680 360.75 4430 GⅡCL21 1400 750 650 540 1022 928 810 40 12 255 490 468.75 13000 4977 800 680 561.5 6152 GⅡCL22 1800 650 650 540 1134 1036 915 40 13 262 510 753.75 16000 6318 800 680 904.75 7738 900 780 GⅡCL23 2500 600 800 680 1282 117 1030 50 14 299 580 1517 28000 10013 900 780 1725 11553 GⅡCL24 3550 550 800 680 1428 1322 1175 50 17 317 610 2486 33000 12915 900 780 2838.5 15015 1000 880 3131.8 16615 GⅡCL25 4500 460 900 780 1644 1538 1390 50 19 325 620 5174.3 43000 19837 1000 880 5836.5 22381 — 980 6413 24765 — 1100 7198.3 27797
16,18,19 20,22,24 25,28 30,32,35 20,22,24 25,28 30,32,35,38 40,42,45 22,24 25,28 30,32,35,38 40,42,45,48,50,55,56 38 40,42,45,48,50,55,56 60,63,65 40,42,45,48,50,55,56 60,63,65,70,71,75 45,48,50,55,56 60,63,65,70,71,75 80,85,90 50,55,56 60,63,65,70,71,75 80,85,90,95 100,(105) 55,56 60,63,65,70,71,75 80,85,90,95 100,110,(115) 60,63,65,70,71,75 80,85,90,95 100,110,120,125 130,(135) 65,70,71,75 80,85,90,95 100,110,120,125 130,140,150 70,71,75 80,85,90,95 100,110,120,125 130,140,150 160,170,(175) 75 80,85,90,95 100,110,120,125 130,140,150 160,170,180 190,200 150 160,170,180,(185) 190,200,220,(225) 170,180,(185) 190,200,220, 240,250 190,200,220 240,250,260 280,(285) 200 240,250,260 280,300,320 250,260 280,(290)300,320 340,360,(365) 280,(290)300,320 340,360,380 400 300,320 340,(350),360,380,(390) 400,420,440,450,460,(470) 360,380,(390) 400,420,440,450,460 480,500 530,560,600 400,420,440,450,460 480,500 530,560,600 450,460,480,500 530,560,600,630 670,(680) 530,560,600,630 670,(700),710,750,(770) 560,600,630 670,(700),710,750 800,850 670,(700),710,750 800,850 900,950 1000,(1040)
