一、产品展示

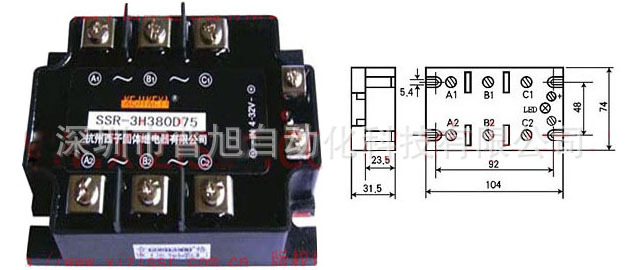

杭州西子三相SSR固态继电器

三相交流固体继电器 增强型

规格型号：SSR-3H380D75

电压等级：380V

电流等级：75A

控制电压：IN4-32V

如有需要请致电：0755-83283566 QQ：1731124625

二、接线示意图

引脚说明：

① + ：直流控制输入正级 ⑤ C1： 三相交流进线端

② - ：直流控制输入负极 ⑥ A2：三相交流出线端

③ A1 ：三相交流进线端 ⑦ B2：三相交流出线端

④ B1 ：三相交流进线端 ⑧ C2 ：三相交流出线端

三、产品概述

三相交流固态继电器（以下简称三相SSR）是集三只单相交流固态继电器为一体，并以单一输入端对三相负载进行直接开关切换，可方便地控制三相交流电机、加热器等三相负载。 三相普通型SSR是以三只双向可控硅作为A、B、C三相的输出开关触点，电流等级有10A、25A、40A，电压等级有380V、480V两个系列，型号为SSR-3-380Dccc和SSR-3-480Dccc；三相增强型SSR是以三组反并联单向可控硅作为A、B、C三相的输出开关触点，电流等级有15A、35A、55A、75A、120A、150A，电压等级分380V，480V二大系列，型号为SSR-3H380Dccc 和SSR-3H480Dccc 。

380V系列的三相固态继电器的输入电压为4-32V，驱动电流为6-30mA，而480V G系列的输入电压为4-8V，H系列的输入电压为8-32V，驱动电流为16-30mA。

四、型号列表

注：三相SSR的电流电压等级的选取及保护等有关使用注意事项请参考单相交流固态继电器。如要求电流更大，可用三只长条状单相固态继电器代替（三只长条状SSR可安装在一只带风扇的A系列散热器上），三个输入端可串、并联（见单相SSR的输入端的串并联）。

五、性能参数表

六、选型指导与散热器选配

三相SSR由于集三相于一体，在使用中应特别注意散热问题，三相SSR的发热量为三相实际负载电流之和，（每安培电流发热量约为1.5W），三相固态继电器可以选配下列散热器：

E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330/G-40

七、其他说明及注意事项

三相电网(380V)上负载为阻性时可以选取380V系列的三相固态继电器。除此之外，如电动机等感性负载(特别为正反转需切换的场合)和电力补偿电容器等负载时，原则上选取480V系列的三相固态继电器。（注：电动机正反转切换还须有0.3秒以上的时间间隔）

三相SSR的电流电压等级的选取及保护等有关使用注意事项请参考单相交流固态继电器。如要求电流更大，可用三只长条状单相固态继电器代替（三只长条状SSR可安装在一只带风扇的A系列散热器上），三个输入端可串、并联）。
