一、产品展示概述

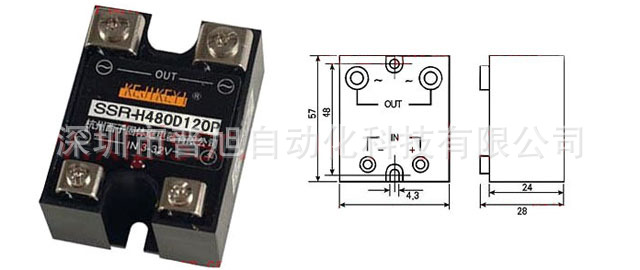

杭州西子单相SSR固态继电器
长方形安装式单相固体继电器 增强型随机型
规格型号：SSR-H480D120P
电流等级：120A
电压等级：480VAC
如有需要请致电：0755-83283566 QQ：1731124625
二、接线示意图
三、SSR特点、优点
1、固体继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰；
2、开关速度快，抗干扰能力强，且体积小；
3、耐冲击，耐震荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微笑的控制信号达到直接驱动大电流负载。
四、SSR的使用场合
1、计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统，工业自动化装置；
2、信号灯、闪烁器、照明舞台灯光控制系统；
3、仪器仪表、医疗器械、复印机、自动洗衣机；
4、自动消防，保安系统，以及作电网功率因素补偿的电力电容的切换开关等等；
5、另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
五、型号列表
单相交流固态继电器型号命名规则
型号 | 特点 | 意思 |
S S R-***D*** | 普通过零型 | 有H为增强型，无H为普通型 有P为随机型，无P为过零型 D前的数字表示交流电压等级 D后的数字表示电流等级（有效值） |
S S R-***D***P | 普通随机型 | |
S S R-H***D*** | 增强过零型 | |
S S R-H***D***P | 增强随机型 |
单相交流固态继电器型号一览表
注1：某些负载功率小的应用场合(如中间继电器、接触器的线圈、电磁吸铁微功率电动机等负载)我们可以定制漏电流小于1mA的固态继电器（相应SSR型号后加e)。
注2：本公司生产的SSR(除功率扩展SSR外)内部均有RC吸收回路，而用于功率扩展的SSR要求内部无RC回路，在型号最后一位加E表示，如380D02E, 380D02PE等。
注3：特殊规格可向我公司电话咨询定制
六、性能参数表
控制输入电压 | 过零型（除立式3A） | 3～ 32 VDC |
立式3A过零型 | 3～ 12 VDC | |
随机型 | 4～ 8 VDC | |
控制输入电流 | 过零型 | >= 5mA |
随机型 | >= 10mA | |
输出端使用电压范围 | 220V SSR | 24～ 250VAC |
380V SSR | 24～ 430VAC | |
480V SSR | 24～ 500VAC | |
断态峰值截止电压 | 220V SSR | >= 600VP |
380V SSR | >= 900VP | |
480V SSR (电流<= 45A ) | >= 1100VP | |
480V SSR (电流> 45A ) | >= 1200VP | |
浪涌电流（电网一周） |
| 700% |
静态电压上升率dVs/dt | 普通型 | 100V/μs |
增强型 | 100V/μs | |
换向电压上升率dVc/dt | 普通型 | 10V/μs |
增强型 | 100V/μs | |
漏电流 | 2A、3A、4A、5A、6ASSR | <= 2mA |
大于等于10A的SSR | <= 12mA | |
过零区域 | 过零型 | ±15V |
输出通态压降 |
| < 3V |
绝缘电阻 | 输入、输出及外壳间 | ≥ 1000MΩ |
绝缘电压 | 输入、输出及外壳间 | ≥ 2000VAC |
使用温度范围 |
| -30℃～ +75℃ |
SSR开启最大延时 | 过零型 | 10 ms |
SSR关断最大延时 |
| 10 ms |
适用电网频率 |
| 50HZ（60HZ） |
七、选型指导
过零型 | 用于开关控制场合 |
随机型 | 与移相触发模块配套用于调压 |
普通型 | 小电流模块或dv/dt要求较低场合 |
增强型 | 大电流模块或dv/dt要求较高场合 |
220V | 220V纯阻性负载 |
380V | 220V感性负载或380V纯阻性负载 |
480V | 380V感性负载 |
电流容量选择 | ①阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。 |
②负载为交流电动机时，选取SSR的电流等级须大于等于6-7倍的电动机额定电流。 | |
③交流电磁铁、中间继电器线保、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流。 | |
④电力补偿电容器类负载时，选取SSR的电流等级须大于5倍的负载额定电流。 | |
⑤变压器时要求大于等于5倍变压器初级额定电流，特种感性、容性负载则应根据实际经验还须放大SSR的电流余量。 |
八、其他说明及注意事项
1、SSR输入端的串并联
多个SSR的输入端可以串、并联，但应满足每个SSR高电平时，过零型触发电流大于5mA，随机型大于10mA，低电平电压小于1V。也即并联驱动电流应大于多个SSR的输入电流之和;串联时驱动电压应大于多个开启电压（以4V计算）之和。
2、固态继电器电压等级的选取及过压保护
当选取合适的电压等级和并联压敏电阻可以较好地保护SSR。
a、交流负载为220V的阻性负载时可选取220V电压等级的SSR。
b、交流负载为220V的感性负载或交流负载为380V的阻性负载时可选取380V电压等级的SSR。
c、交流负载为380V的感性负载时可选取480V电压等级的SSR（480V等级的SSR还具有更高的静态dv/dt指标）；其他要求特殊、可靠性要求高的场合如电力补偿电容器切换、电动机正反转等均须选取480V电压等级的SSR。
d、交流负载的电压小于100VAC以下场合时，选择固态继电器最好向我公司咨询定制。
SSR过压的保护：除SSR内部本身有RC吸收回路保护外，还可以采取并联金属氧化物压敏电阻（MOV），MOV面积大小决定吸收功率，MOV的厚度决定保护电压值。一般220V系列SSR可选取500V-600V的压敏电阻，380V系列SSR可选取800V-900V的压敏电阻，480V系列SSR可选取1000V-1100V的压敏电阻。（注：我公司的SSR规定不能使用在大于500VAC的电网上）。
请用户特别注意：压敏电阻电压值选取太小，容易造成经常烧毁压敏电阻而短路（但SSR不损坏）；电压值选取太大，又起不到保护SSR的目的，故应用本公司SSR，如采用压敏电阻，请尽量选定在上述范围内。
3、固态继电器电流等级的选取及过流保护
过流（最严重的情况为负载短路）是造成SSR内部输出可控硅永久性损坏的最主要原因。快速熔断器和空气开关是过流保护方法之一，小容量SSR也可选用保险丝；许多负载在接通瞬间会产生很大的浪涌电流，由于散热不及，浪涌电流与过流一样也是造成SSR内部输出可控硅损坏的最主要原因之一。因此选取固态继电器时，保证一定的电流余量是极其重要的。
a、阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。
b、负载为交流电动机时，选取SSR的电流等级须大于等于6-7倍的电动机额定电流。
c、交流电磁铁、中间继电器线保、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流，变压器时要求大于等于5倍变压器初级额定电流，特种感性、容性负载则应根据实际经验还须放大SSR的电流余量。
d、电力补偿电容器类负载时，选取SSR的电流等级须大于5倍的负载额定电流。
（注：由于SSR内部的可控硅在负载短路时的过流烧毁速度与快速熔断器的熔断速度在同一数量级内，故快速熔断器并不能百分之一百地保护SSR。选取快速熔断器的电流等级的原则为略大于最大负载电流，而固态继电器的电流等级则尽可能大，这样快熔就能比较可靠地保护SSR。电动机、电力补偿电容器类负载因有很大的开启冲击电流，故宜选取空气开关作保护。空气开关分“慢速”和“快速”两类：“慢速”类主要应用于如电动机、电力电容器等有很大启动冲击电流的负载；“快速”类主要应用于阻性、其他感性类负载。空气开关的保护速度低于快熔，因此在负载短路时也不能百分之一百地保护SSR。）
