联系人：孫黎 r.son@irie.co.jp
氧化铝粉体TAIMICRON是日本大明化学多年铝化合物合成技术的结晶，是高纯度的超微细氧化铝粉体，代表了业界氧化铝粉体（造粒粉）的最高技术，为高科技领域的精密陶瓷的研发和量产提供最高水平的材料技术支撑。
通过合成NH4AlCO3(OH)2而研发出来的高纯度粉体，有a-氧化铝、迁移氧化铝、其他以氧化铝为基础生成的高纯度复合氧化物等类型，也可以根据用途和客户要求提供相应的产品。
大明化学的氧化铝粉体的制造程序：
铝化合物+NH4HCO3=NH4AlCO3(OH)2=烧结=Al2O3粉体
用途：
高强度材料：切削工具，轴承，人工骨骼、牙齿等；
电子材料：IC基板，传感器等；
光学材料：透明陶瓷，红宝石（ruby）,YAG（多用于激光技术的钇铝石榴石）
其他材料：研磨材料，合成尖晶石，触媒担体等
低温烧结性氧化铝 TM-D系列
TM-D系列是一次粒子形成的微细的单粒子化，在1300℃以下的温度中烧结形成的致密的高纯度a-氧化铝粉体。
特征：
1. 99.99%以上高纯度超微细粉体
TM-DA、TM-DAR与TM-D、TM-DR相比，纯度更高。
2.低温烧结，结构致密
在1250℃-1300℃的温度下烧结而成，达到理论密度的98%以上，致密程度极高。
3.可用于制造充分体现氧化铝性能的陶瓷产品
可以用来制造高强度、高硬度、耐磨性及耐腐蚀性优异的高端陶瓷
4.可用于制造透明陶瓷
通过HIP烧结等可以制成透明陶瓷。
产品数据：
| Al2O3(%) | Si | Fe | Na | K | Ca | Mg | Cu | Cr | Mn | U | Th |
| 99.99 | 10 | 8 | 8 | 3 | 3 | 2 | 1 | <1 | <1 | <0.004 | <0.005 |

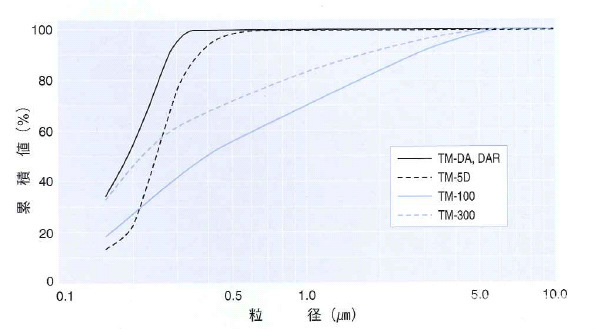

各级别产品的力度分布图
产品特性表
| 级别 | TM-D | TM-DR | TM-DA | TM-DAR | TM-5D |
| 结晶形状 | α-氧化铝 | α-氧化铝 | α-氧化铝 | α-氧化铝 | α-氧化铝 |
| BET比表面积 | m²/g | 13.5 | 14.5 | 13.5 | 14.5 | 9 |
| 1次粒子径 | µm | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 |
| 松装密度 | g/cm³ | 0.8 | 0.9 | 0.8 | 0.9 | 0.8 |
| 振实密度 | g/cm³ | 0.9 | 1 | 0.9 | 1 | 0.8 |
| 成形密度 | g/cm³ | 2.2 | 2.3 | 2.2 | 2.3 | 2.3 |
| 烧结密度 | g/cm³ | 3.95*3 | 3.96*3 | 3.95*3 | 3.96*3 | 3.93*4 |

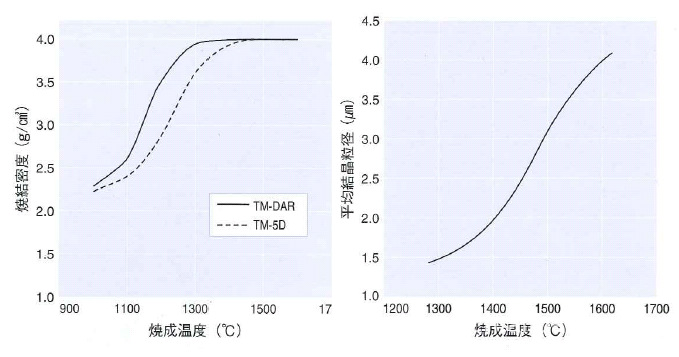

各级别的烧结特性 烧结密度、平均结晶粒子直径与烧结温度的关系

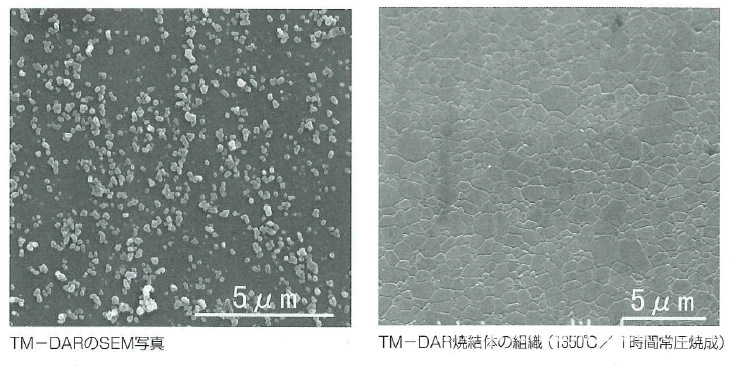

TM-DAR粉体的微观照
