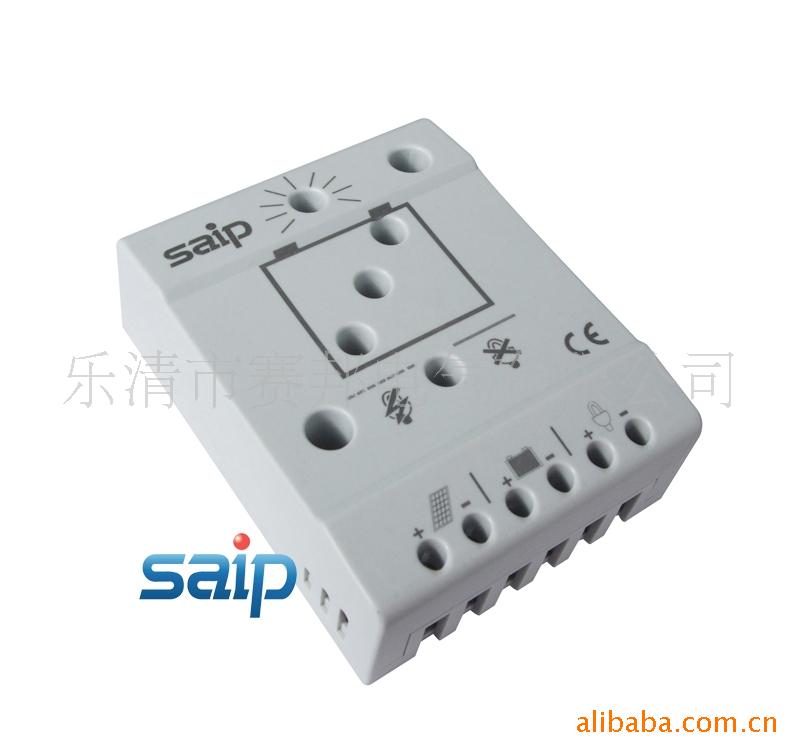

我司太阳能充放电控制器介绍：

CML系列产品是新一代多功能低成本的太阳能充放电控制器。其电子线路配备了性能优良的单片机微处理芯片，具有高效率充电、三个LED全功能显示及蜂鸣器声音预警等功能。即使在恶劣的环境条件下，CML也可在长期、安全及低成本地维护蓄电池组的正常运转。
CML系列控制器带有自动温度补偿的三阶段的充电方式（强充电-均衡充电-浮充电），由脉冲宽度调节PWM，可应用于给全密封或不密封的铅酸蓄电池充电。新一代的CML,允许使用者选择，放电保护功能时由SOC控制还是低电压模式。三个LED可清晰地显示蓄电池的不同工作及充放电状态。作为业内同价位产品中的领先者，CML是第一款在切断负载前由蜂鸣器进行低电压声音预警的控制器。

太阳能充放电控制器特点：

1.三个LED全面显示蓄电池的不同充电状态
2.切断负载前的声音预警提示
3.PWM脉冲宽度调节（串接调节方式）
4.三阶段充电方式，强充-均衡充-浮充
5.12V或24V自动识别
6.内置温度补偿
7.大口径接线端子（最大为16平方毫米）
8.SOC和电压，不同的蓄电池放电保护模式
9.全电子保护

太阳能充放电控制器的技术规格：

太阳能充放电控制器工作模式以及原理：

1、  直充（保护点电压模式）：直充也叫急充，是快速充电，通常都是在蓄电池电压较低的时候用大电流和相对高电压对蓄电池充电，当蓄电池充满时，控制器必须有个控制点，也叫保护点，来停止太阳能板给蓄电池的继续充电。否则会造成过充电，这对蓄电池是有损害的。“直充保护点”电压通常也叫作“过充保护点”电压，快速直充电时蓄电池端电压不能高于这个保护点，
2、均充（控制点电压模式）：由于蓄电池直充完毕后，一般会被充放电控制器静置一段时间，让其电压自然下落，当下落到“恢复电压”值时，可能会有个别的电池还没有充满，使其供电电压与其他电池不一，这时候就需要通过控制器将较大电流配以适中均匀的电流把剩下的电量充满，所谓均充，也就是“均衡充电”。均充时间不宜过长，一般为几分钟~十几分钟，时间设定太长反而有害。对配备一块两块蓄电池的小型系统而言，均充意义不大。所以，路灯控制器一般不设均充，只有两个阶段。
3、浮充（控制点电压模式）：一般是均充完毕后，蓄电池也被静置一段时间，使其端电压自然下落，当下落至“维护电压”点时，就进入浮充状态，目前均采用PWM（既脉宽调制）方式，类似于“涓流充电”（即小电流充电），电池电压一低就充上一点，一低就充上一点，一股一股地来，以免电池温度持续升高，这对蓄电池来说是很有好处的，因为电池内部温度对充放电的影响很大。其实PWM方式主要是为了稳定蓄电池端电压而设计的，通过调节脉冲宽度来减小蓄电池充电电流。这是非常科学的充电管理制度。具体来说就是在充电后期、蓄电池的剩余电容量（SOC）>80%时，就必须减小充电电流，以防止因过充电而过多释气（氧气、氢气和酸气）。
4、过放（保护终止电压模式）：这比较好理解。蓄电池放电不能低于这个值，这是国标的规定。蓄电池厂家虽然也有自己的保护参数（企标或行标），但最终还是要向国标靠拢的。需要注意的是，为了安全起见，一般将12V电池过放保护点电压人为加上0.3v作为温度补偿或控制电路的零点漂移校正，这样12V电池的过放保护点电压即为：11.10v，那么24V系统的过放保护点电压就为22.20V 。目前很多生产充放电控制器的厂家都采用22.2v(24v系统)标准。

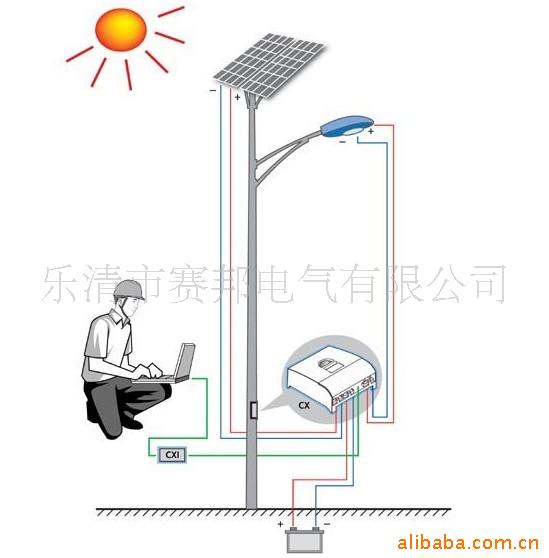

太阳能充放电控制器工作示意图：

我司自主生产的太阳能充电控制器，质量好，使用寿命长，欢迎广大商家咨询！
