产品简介

产品图片

 产品图片

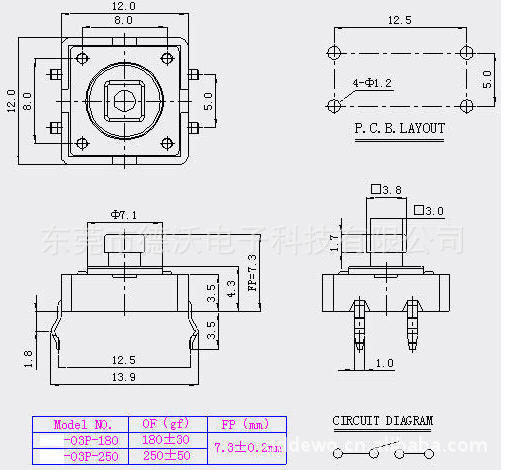

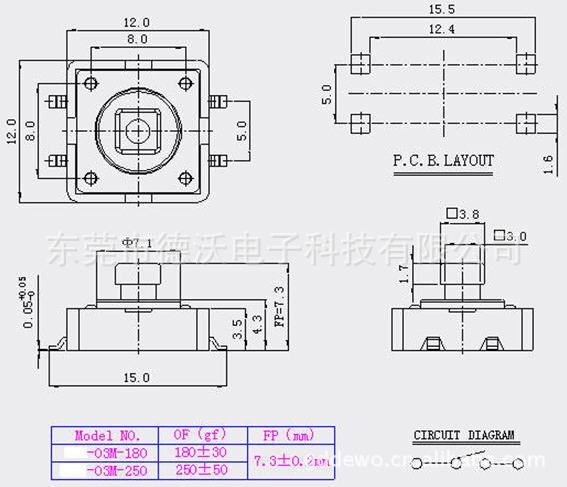

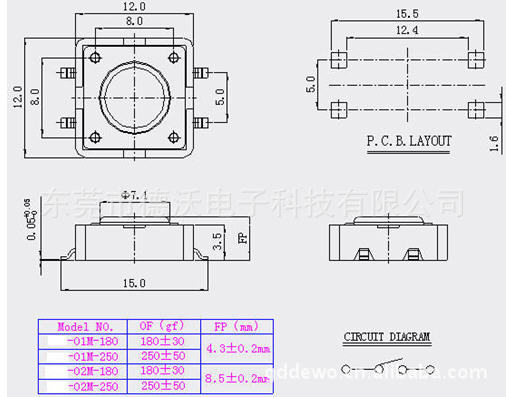

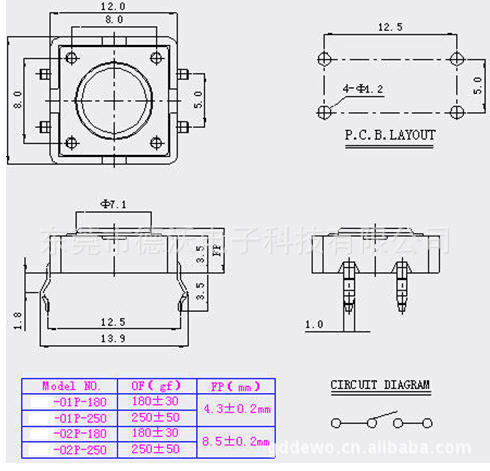

规格图片

产品参数

Contact Rating:50 mA @ 12VDC;
Electrical life:100,000 cycles
Mechanical life：100,000 cycles min；
Position Travel：0.35 ± 0.1 mm
Insulation Resistance：＞100M Ω DC100V；
Withstand Voltage：AC250V 1 minute；
Contact Resistance：＜100m Ω；
Ambient Temper.：-25℃to 70℃；
Operating Force：180 ± 40 gf；250 ± 50 gf
Soldering Process :Hand soldering：
Use a soldering iron of 30 watts,controlled at 350～360
℃approximately 3 seconds while applying solder.

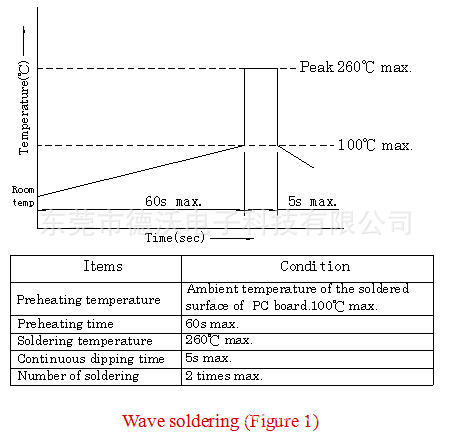

Wave soldering:When applying wave
soldering, the peak temperature of the wave Oven should be set to 260℃max. Condition for soldering (Wave & Non-washable Type) Temperature
Profile:（Figure 1）

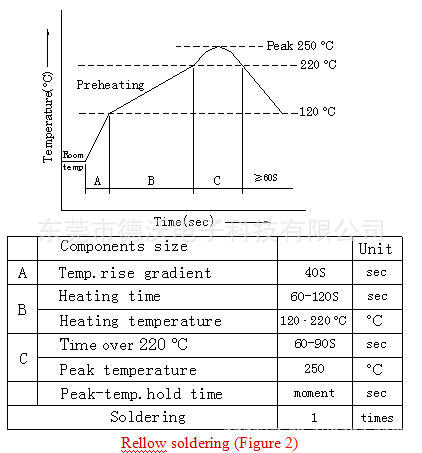

Reflow soldering:When applying reflow
soldering, the peak temperature of the reflow Oven should be set to 250℃max. Condition for soldering (Reflow & Non-washable Type)
Temperature Profile:（Figure 2）

购买需知

1 编号指引：

  DTS-□-□□-□

      1  2  3 4   5

  1.—产品设计代号
    DTS：表示DTS系列轻触开关

  2.—产品外围尺寸
   012：表示产品外围尺寸为12×12规格的轻触开关

  3.—代表产品按钮型号

    01代表产品的01按钮

    02代表产品的02按钮

    03代表产品的03按钮

  4.—端子类型

    P：表示插板型端子

    M：表示贴板型端子

  5—产品操作力（OF）

    180：表示产品操作力范围为180±40gf
