济南三立62/68温度控制器使用说明书
感谢您选购济南三立62/68系列控制器！
我们以创新的科技、的产品、高品质的服务，与您共同推进楼宇自控、暖通、空调等相关行业的发展！
概述
济南三立62/68系列控制器适用于中央空调、供热采暖、制冷等温度、湿度、压力、流量等精确控制。
接线端子说明：
G-G0交流24 V电源
M 同G0,共地。
X1 主信号输入。PH：Ni 1000、Pt 1000；PL：Pt 100；mA：4-20mA；V：0-10 V；M：地
X2 辅信号输入。 各端子含义同上。
开关信号输入 冬/夏、昼/夜或其它无源信号。
Y1 模拟量信号输出。V：0-10V输出；mA：4-20mA输出；M：地
DO1 开关信号输出,
DO2 开关信号输出
DO3/Y2开关信号输出或模拟量输出（需用户事先指定）
【注意】接线端子需和屏幕设置当中的选项对应起来，如在传感器菜单中您选了X1通道的PH那就需要在X1的PH端子口上接PT1000传感器；如在X2中您选了PL那就要在X2端子上的PL口接PT100传感器。
按键与屏幕操作说明
SET键 ： 设置或确定键
+ 键 ： 上翻或增加键
- 键 ： 下翻或减少键
R 键 ： 快速返回键
屏幕画面分两大部分：运行状态画面与参数设置画面。
设置画面又分：在PS中设置运用号；在PS2中设置传感器；在PS3中设置信号补偿；在PS4中设置输出参数

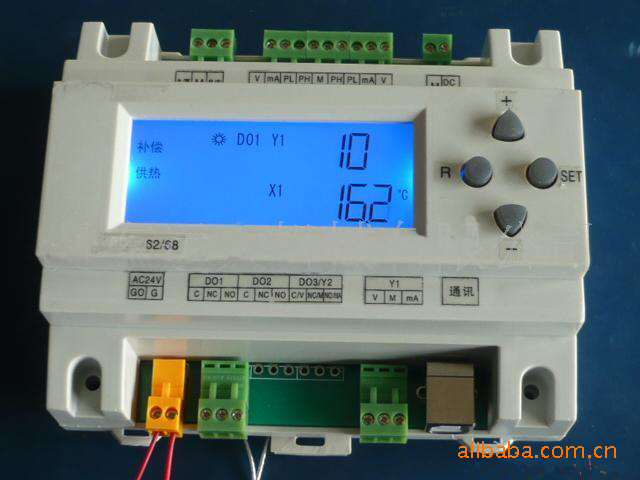

正确连线并通电后,进入运行状态画面的主菜单，如下图：
按“+”键，进入到Y1白天温度设定。在此画面可按SET键对温度进行设定：
按“+”键，进入到DO1白天温度设定。在此画面可按SET键对温度进行设定：
按“+”键，进入到Y1夜间温度设定。在此画面可按SET键对温度进行设定：
按“+”键，进入到DO1夜间温度设定。在此画面可按SET键对温度进行设定：
按“+”键，显示主输入信号（X1）的测量值：
按“+”键，显示辅输入信号（X2）的测量值：
按“+”键，显示模拟输出（Y1）的电压值（0-10V）：
按“+”键，显示开关量（DO1）输出的状态：
按“+”键，显示当前运用号：
按“+”键，返回到主菜单。
在以上任何画面，连续按下“SET”键大约5秒钟，即进入参数设置画面。首先是PS4，且闪烁，如下图所显示：
运用号设定：PS1
按“-”号键2次，控制器屏幕上会出现PS1，且闪烁，（运用号详解*注1表）.如下图所显示。
按SET键，进入运用号设置画面。可对运用号进行设置。如下图所显示：
按“+”键，退出PS1参数设置，如下图：
选择传感器菜单：PS2
按下“＋”键，屏幕上会出现PS2,如下图：
再按SET键，进入选择传感器类型画面，如下图：
传感器类型说明：LS: NI1000 PH: PT1000 PL: PT100
再按“＋”键，设置传感器修正值：
按“+”键，进入X2的参数设置，如下图：
若没有补偿，如运用号30，则没有X2设置。
按“+”键，进入：
补偿设置 PS3
按“+”键，会出现PS3显示：
按SET键，进入PS3的设定，如下图：图中的圆圈表示该点正在闪烁
图1 图2 图3
图4 图5 图6
图7
图1为反比例补偿终止点参数的设定，按“+”键进入2图
图2为反比例补偿起始点参数的设定，按“+”键进入3图
图3为反比例补偿偏差设定，按“+”键进入4图
图4为正比例补偿起始点参数的设定，按“+”键进入5图
图5为正比例补偿终止点参数的设定，按“+”键进入6图
图6为正比例补偿偏差设定，按“+”键进入7图
图7为退出PS3参数组的设定。
如果运用号选择是无补偿（20、30、60、70）功能，则无PS3参数组。
在7图中，按“+”键进入PS4参数组的设定：
主参数组的设定 PS4
按下“SET”键进入PI的比例系数的设定,数值越小，反应速度越快：
按“+”键进入PI的积分时间的设定，数值越小，积分越强：
按“+”键进入输出模拟量限值设定。MIN和MAX分别为下限和上限，对应的输出模拟电压为0-10V，即，下限MIN在0%时，为0V，上限在100%时，为10V。如果MIN大于MAX，模拟量输出为反向：
图1 图2
按“+”键，进入开关量DO1的动作回差设定：
按“+”键进入DO1开关时间的设定：
按“+”键，进入到Y1白天的温度设定：
按“+”键，进入到DO1白天的温度设定：
按“+”键，进入到Y1黑夜的温度设定：
按“+”键，进入到DO1黑夜的温度设定：
按“+”键，进入跳转画面，如图：
当你再次按“+”键时，返回主画面。整体参数就设置完毕。
注：
1、修改参数的说明：在所有可修改参数的画面中，若要设置参数，须先短按SET键，相应参数闪烁，按“+”、“-”键改变参数，后短按SET键，停止闪烁，参数设置完毕
2、在任何画面中，短按R键，均立即返回主菜单。但在参数调整中（即参数闪烁时），R键无效。
3、在参数设置画面中，任何参数只要发生改变，Y1输出均立刻固定在PS4的MIN参数值上，即使还没有修改完毕或还没有按SET键进行确认，或者又改回原来的参数。直到返回到运行状态的主菜单后，输出恢复正常。
4、在运行状态画面里，若连续20S无任何按键操作，均自动返回到主菜单，同时背光灯熄灭。若改变参数，输出将随着参数的改变而改变。在参数设置画面中，若连续20S无任何按键操作，背光灯会熄灭，但画面仍会停留在当前画面，不会返回到主菜单。这样会防止误操作。
*注1表：
运用号 | 供热 | 制冷 | 有补偿 | 无补偿 | YI与DO1关联 | YI与DO1不关联 |
20 | √ | － | － | √ | √ | － |
24 | √ | － | √ | － | － | √ |
30 | √ | － | － | √ | － | √ |
34 | √ | － | √ | － | － | √ |
60 | － | √ | － | √ | √ | － |
64 | － | √ | √ | － | － | √ |
70 | － | √ | － | √ | － | √ |
74 | － | √ | √ | － | － | √ |
√：相应运用号功能存在；
－：相应运用号功能不存在；
有补偿：有辅传感器补偿模式；
无补偿：无辅传感器补偿模式；
YI与DO1关联：DO1动作随Y1设定值动作，DO1的设定值无效；
YI与DO1不关联：DO1动作不随Y1设定值动作，相互独立。DO1的设定值有效；
