产品简介

 结构紧凑，具有微小触点间隙，快速动作、高灵敏度和微小动作行程的特点；

长寿命，高可靠性，拥有CQC安全认证；

接线端子种类齐全（直角端子、焊接端子、右PCB端子、左PCB端子等），可供客户不同选择；

操作力范围宽15～130gf，可供客户选择，可定制客户指定的操作力范围的开关;

耐热性好，温度等级-25°C～+80°C;

配备各种形式操作柄，还可以根据客户要求制作特殊的操作柄。

产品图片

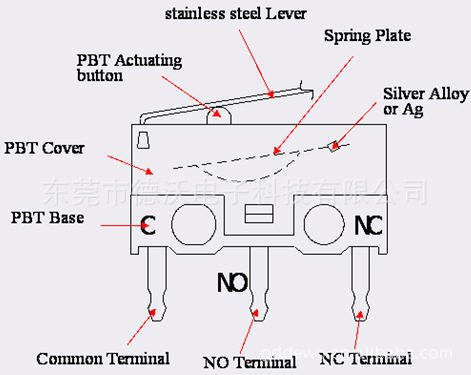

Switch cover:High Temperature PBT(UL94 V-0)
Switch Base:High Temperature PBT (UL94 V-0)
Actuating Button: High Temperature PBT (UL94 V-0)
Terminals:Brass(Plating silver)
Contacts:Ag or Silver Alloy or plating Gold
Spring Plate:Be Cu Alloy
Auxiliary Actuator:Stainless Steel

产品参数

额定值

 注：1.上述额定值是在下面条件下测得的数据环境温度：20±2°C

       2.环境湿度：65±5%RH

       3.操作频率：30次/min

 节点规格：

购买需知

型号列表

  型号构成：

   DC -□□□-□□

    1     2 3 4   5 6

  1：产品设计代号

     DC系列超级小型微动开关

  2：额定值

     3: AC125V   3A

     1: AC125V   1A

     01：DC30V 0.1A

   3.压柄代号

     00：按钮型，不装压柄

     01：直压柄

     02带滚轮压柄

     03：R型压柄（R=1.3）

     04：R型压柄（R=2.5）

     ………

  4.端子规格

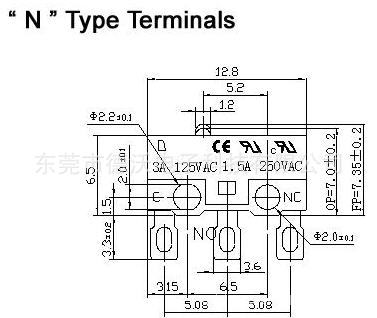

    N:N型焊线端子

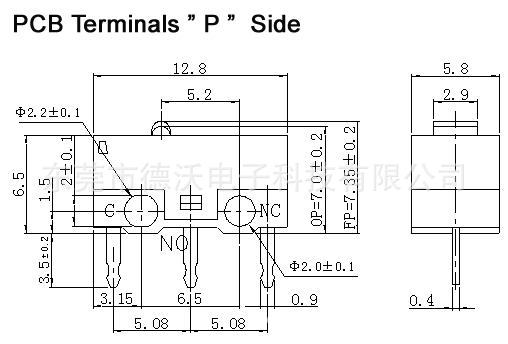

    P: P型直插PCB端子

    C:C型左角PCB端子

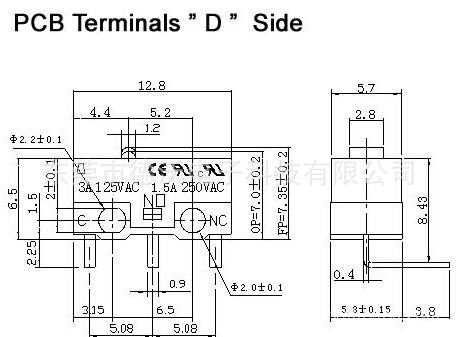

    D:D型右角PCB端子

    T:T型曲脚独立直插PCB端子

  5.操作力（OF）

    0.25N(25gf)         0.49N(50gf)

    0.98N(100gf)        1.49N(150gf)

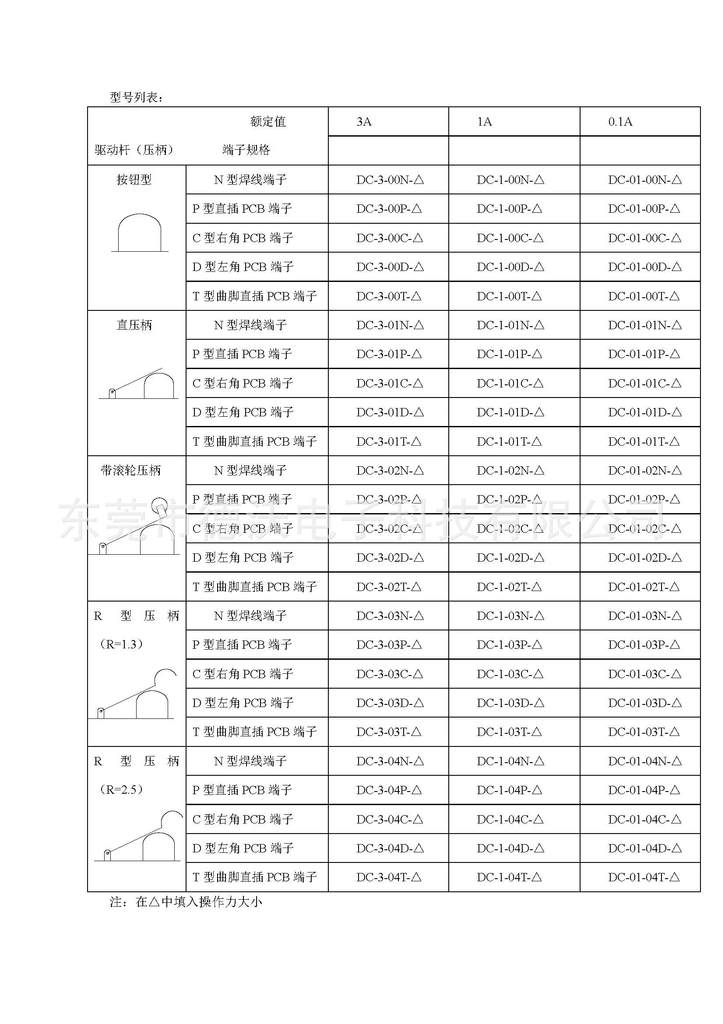

型号一览表

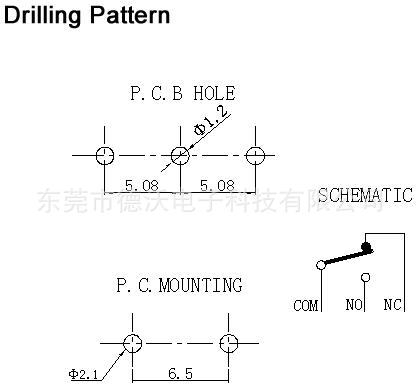

安装孔尺寸及接触形式

?

?

?

?

?
