产品简介
结构紧凑，具有微小触点间隙，快速动作、高灵敏度和微小动作行程的特点；
长寿命，高可靠性；
拥有CQC安全认证；
接线端子种类齐全，可供客户不同选则；
操作力范围宽25～250gf，可供客户选择，可定制客户指定的操作力范围的开关;
耐热性好，温度等级-25°C～+80°C;

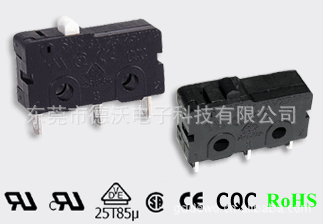

配备各种形式操作柄，还可以根据客户要求制作特殊的操作柄。 产品图片

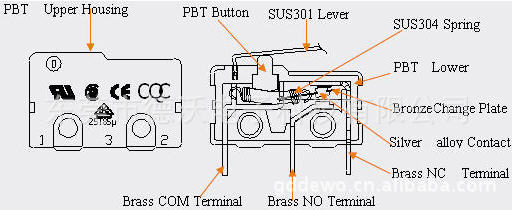

产品结构图
Upper Housing:High
Temperature PBT (UL94 V-0)
Lower Housing:High Temperature PBT (UL94 V-0)
Actuating Button:High Temperature PBT (UL94 V-0)
Chang Plate:Bronze
NC、NO、COM
Terminals:Brass(Plating silver)
Contacts:Silver Alloy or plating Gold
Spring:SUS304
Auxiliary Actuator:Stainless Steela
产品参数
电器性能
No | 型 号 | 额定电压 | 电流 | 备注 |
1 | DT-10系列 | AC250V | 10.1A | |
2 | DT-5系列 | AC125/250V | 5A | |
AC125/250V | 3A |
3 | DT-01系列 | AC125V/250V | 0.1A | |
DC 30V | 0.1A | |
安规认证额定值
UL1054 |
额定电压 | DT-10 | DT-5 | DT-01 |
AC125V AC250V | --- 10.1A | 5A 3A | 0.1A ---- |
DC 30V | --- | ---- | 0.1A |
EN61058-1 |
额定电压 | DT-10 | DT-5 | DT-01 |
AC250V | 10A | 5A | ---- |
购买需知
型号构成：
DT -□-□□□-□-□
1 2 34 5 6 7
1.产品设计代号：
DT系列通用型微动开关
2.额定值
10:AC125V 10.1A
5: AC125V 5A
01: DC30V0.1A
3.压柄代号：
00：按钮型，不装压柄
01：短直压柄型
02：标准直压柄
03：长直压柄型
04：R型压柄
05：滚轮压柄
………
4.端子形式
N---表示N型焊线端子
P---表示P型直插PCB端子
L---表示L型快速连接端子
C---表示C型左侧面PCB端子
D---表示D型右侧面PCB端子
······
5：接触形式
1.切换型SPDT
2.常闭型SPST-NC
3.常开型SPST-NO?
6.操作力（OF）
0.25N(25gf) 0.49N(50gf)?
0.98N(100gf) 1.96N(200gf)
2.45N(250gf)
7.特殊设计代号
型号列表:
10A
?
?
?
