产品简介

结构紧凑，具有微小触点间隙，快速动作、高灵敏度和微小动作行程的特点。长寿命，高可靠性,可使用0.1A、6A、11A、16A、21A型号，所有型号都具有自洁式连接。

符合EN61058-1 UL1054 CQC安全认证，符合RoHS环保要求。

接线端子种类齐全，可供客户不同选则。

操作力范围宽50～250gf，可供客户选择，可定制客户指定的操作力范围的开关;

耐热性好，温度等级-25°C～+80°C;

配备各种形式操作柄，还可以根据客户要求制作特殊的操作柄

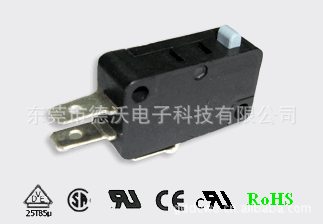

产品图片



产品用途

家用电器：微波炉、电饭煲、取暖器、消毒柜、洗衣机等；

商用电器：碎纸机、娱乐游戏机、复印机、电动玩具、自动售货机等；

机械：印刷机械、纺织机械等；

其它：脚踏开关、设备脱开机构等。

产品参数

注：1.感性负载指的是功率因数为0.4（交流）、时间常数为7ms一下（直流）时的负载

   2.灯负载是指由10倍的浪涌电流的负载

   3.电动机负载是指由6倍的浪涌电流的负载

   4.以上额定值要符合以下使用条件的场所

    环境温度：20±2°

    环境湿度：65±5%RH

    操作频率：30次/min

操作性能

购买需知

型号构成：

   DV-□-□□□□-□-□-□

    1   2 3 4 5 6 7  8   9

  1.产品设计代号：

     DV系列基本微动开关

  2.额定值

   21：AC250V  20(4)A

   16：AC250V  16(3)

   11: AC250V 11(3)

    6:  AC250V 6（2）

   01:  AC125V 0.1A

  3.压柄装配位置：

   A:压柄装在离按钮槽较远之孔（一般省略不写）

   B:压柄装在离按钮槽较近之孔

  4.压柄（驱动杆）

   00：按钮型，不装压柄

   01：短压柄型

   02：标准压柄型

   03：长压柄型

   04：R型压柄型

   05：短滚轮压柄型

   06：长滚轮压柄型

  5.端子规格：?

    N:N型端子，4.7*0.5

    M:M型端子，6.3*0.8

    K:K型端子，6.3*0.8

    A:A型焊线端子

    L：L型左侧面PCB端子

    J：J型右侧面PCB端子

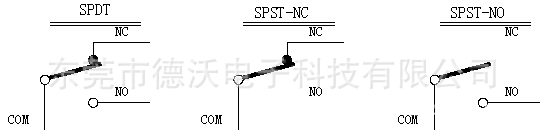

  6：接触规格

    1：切换型 SPDT

    2: 常闭型 SPST-NC

    3：常开型 SPST-NO

?

 7：动作力（OF）

   2.45N(250gf)

   1.96N (200gf)

   0.98N(100gf)

   0.49N(50gf)

 8:安装孔尺寸：

   无标记：3.1mm

       K : 2.9mm

 9:外形特征：

   E：基本型（一般省略不写）
    F:平端型
    H：完全平端性
