产品技术指标（PRODUCT TECHNICAL SPECIFICATION）
电性能指标Electrical Specifications |
频率范围Frequency Range (MHz) | VHF174~230/UHF470~862 |
频带宽度Bandwidth (MHz) | V56/U392 |
输入阻抗Input Impendence (Ω) | 75 |
电压驻波比V.S.W.R | ≤2.0 |
增益Gain (dBi) | 2.0 |
雷电保护Protect Raiden | 直流接地Direct Current |
最大输入功率Max Input Power (w) | 50 |

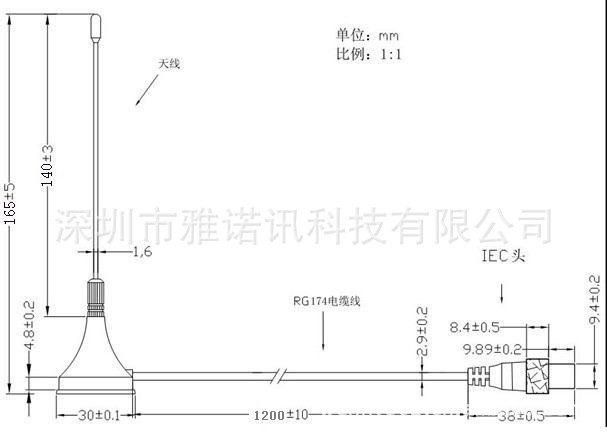

机械指标Mechanical Specifications |
天线长度Antenna Length (mm) | 30*140mm |
天线罩材料Material | 塑胶Plastic |
电缆长度Cable (mm) | 1000(用户指定) |
连接器型号Connect Type | IEC(用户指定) |
辐射体Radiator | 铜Cuprum |
工作温度Working Temp | -40~85℃ |
固定方式Mounting | 磁性Magnetic Base |
外壳颜色Radome Color | 黑色Black |
电缆Cableers | RG174电缆线 |
重量Weight (g) | 45 |
机械性能（MECHANICAL CHARACTERISTICS）
1 | 摇摆测试BENDING TEST | 放离接头30CM的线端上荷重120g，固定接头后进行遥摆测试，遥摆角度左右各60度， 遥摆1000次后测试特性. | 遥摆1000次后测试特性无任何现象显示电器性能之损坏. |
2 | 强度测试 STRENG TEST | 一个15磅之静负荷施加放线端底部持续一分钟. | 无任何现象显示机械及电器性能之损坏. |
3 | 拉力测试PULLING FORCE | 用拉力计接头及线财间进行拉力测试. | 可承受拉力为7Kg无任何现象显示电器性能之损坏. |
4 | 振动测试VIBRATION TEST | 以1.10mm和振幅和33.30Hz/sec振动频率以X轴方向振动120分钟，Y轴方向振动120分钟，Z轴方向振动240分钟. | 无任何现象显示电器性能之损坏. |
耐久性测试（DURABILITY）
1 | 盐雾试验 SAIT SPRAY TEST | 盐水喷雾试验：依GB1266-86标准 蒸馏水：一次蒸馏 PH6.5~7 喷雾量：1.4me80cm²/h 压缩空气压力：1Kgf/ cm² 试验相对度：98° 温度：45°~47° 压力温度：35° 测试时间：96hr | 所有规格变化范围初始值30% All characteristic range is 30% of the initial value |
2 | 高温试验 HEAT TEST | 在85+2℃环境中放96小时，再放在正常环境中30分钟后进行测试 85+2℃for 96 hours, after keep in normal condition for 30mim the to test. |
3 | 温试验 HUMIDITY TEST | 在40+2℃90-95%RH环境中放96小时，再放在正常环境中30分钟后进行测试40+2℃90-95%RH for 96hours, after keep in normal condition for 30mim the to test. |
4 | 底温试验 COLD TEST | 在-40+2℃环境中放96小时，再置放正常环境中30分钟后进行测试 -40+2℃for 96hours, after keep in normal condition for 30mim the to test. |
