直线机械手 直线运动模块 伺服模块 将有库盛机电设备公司提供
有齿形带驱动 滚珠丝杆驱动
长度可以做6m 速度可以达到10M/s
我公司研发生产的线性模组具有：体积小、重量轻、结构紧凑、模块化设计等优点，使得
安装变得简易，同时根据客户需求，可实现高速度、高精度，采用封闭设计，适用于洁净
等级较高的场合。
防尘设计：通过结构优化设计，分别采用防护板，可有效避免工作中的粉尘
高刚性： 采用进口方形直线导轨，显著提高整体刚性，提高承载能力。
高精度：使用高精度滚珠丝杆驱动，保证传动的高精度。
驅動方式滾珠螺桿及齒形帶、定位效率高應用於： 輕型裝配行業、小型零件裝配、自動包裝、定位抓取、
電子行業、半導體產品、光電產品、平板顯示器、輕型裝配等工作空間小裝配面積密集之運用
各行各业
喷漆作业：
利用线性模组可精确定位且稳定运转之特性
CCD影像视觉检测装置
利用线性滑台模组高定位精度及告诉运转稳定度之特性，可用来执行外观之AOI检查
表面处理
利用滑台可等速且稳定之移动特性，可将工件挂于滑台上浸入溶剂内，可顺利执行表面处理之作业
PCB基板喷字
利用滑台可等速且稳定之移动特性，可将基板固定于滑台移动座上来执行噴字作业
PCB电路板切割作业
1.

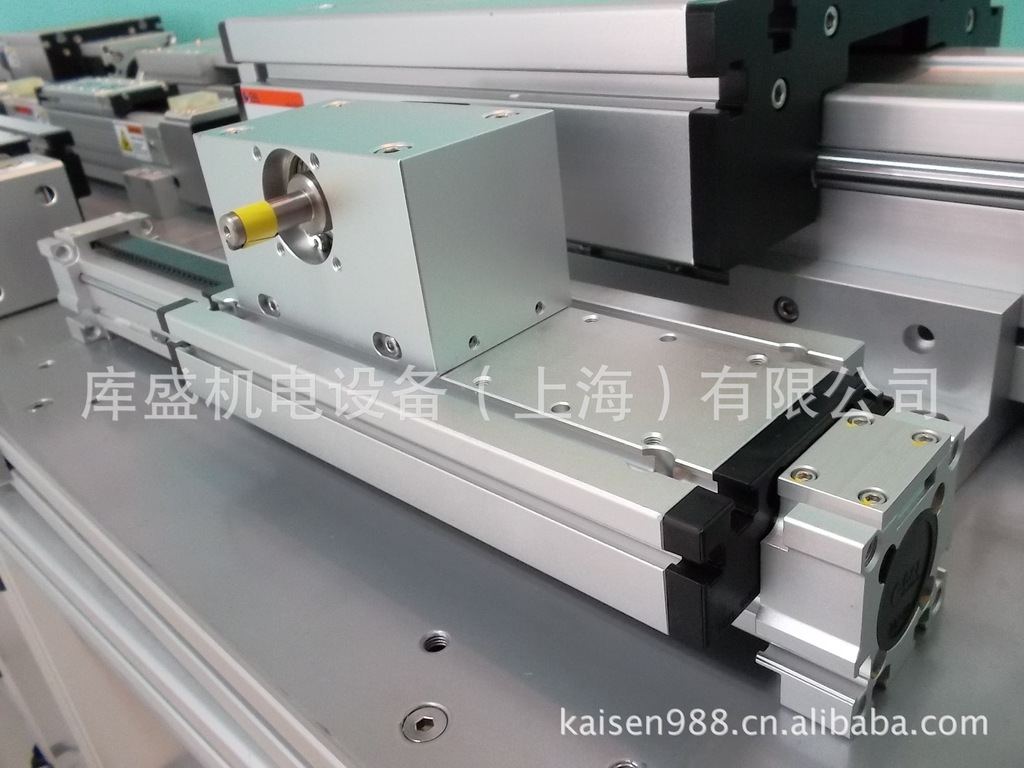

同步齿形带驱动直线运动模块
MB MC MS LRB QL QB 规格从30 40 60 80 100 120 166 210 不等 用的范围也有区别
-同步带驱动，线性导轨型设计
Belt driven with linear guide design.
-不锈钢防尘盖型，适用于洁净室Class 10
利用伺服滑台高定位精度及高稳定度之特性，可执行复杂之电路板零件的焊锡作业
大型LCD玻璃基板涂胶设备

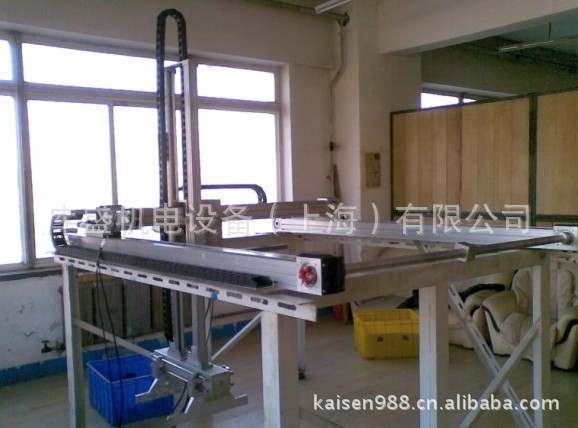

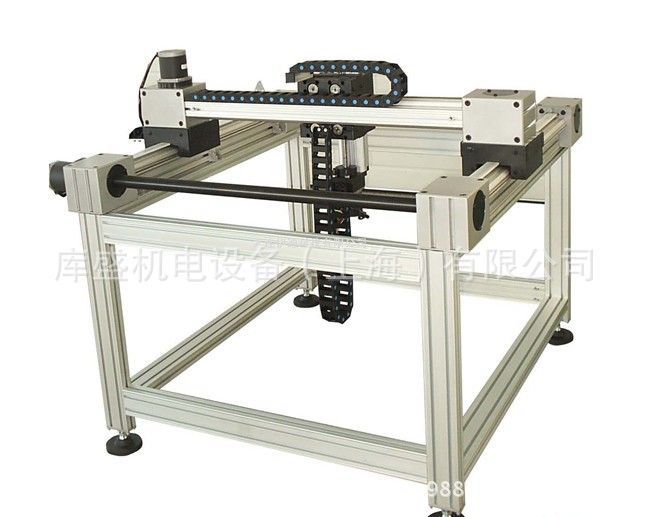

使用龙门连接之设计方式，将胶枪固定于Z轴上即可用来使用高速涂胶之作业
绕线机装置
利用滑台可高精度准确移动及定速运转之特性
Stainless Strip Dust Cover Type, suitable for Class 10
-耐磨铝合金材料延长使用寿命
Long lifetime by using wear-resistant aluminum alloy.
-最大速度高达5米/秒, Max Speed 5000mm/sec
-最大导轨长度高达 / Max rail length = 4000mm
-重复定位精度 / Repeatability = +/-0.05mm
-规格/ Model QL 60、80、100
-性价比高/Economical in price.
2.
滚珠螺杆驱动 直线机械手
QS MZ LRS
系列
规格从30 40 60 80 100 120 210 166 等
适用不同的场合
-滚珠丝杆驱动，线性导轨型设计
Ballscrew driven with linear guide design.
-转造滚珠丝杆/ Rolled Ballscrew
16x05, 16x10, 25x10, 25x25, 32x32
-研磨滚珠丝杆 / Ground Ballscrew
16x10、16x20、20x10、20x20
-耐磨铝合金材料延长使用寿命
精密、坚固 可单轴使用 结构简洁，可节省机械设计空间 具有多种安装与连接方式和附件可供设计选择 可搭配多种马达与马达控制调节器 可多点定位与多段控制 选用合适的附件，可提高组装效率
满足设计上不同的精度要求 节省时间，维修方便 提供滚珠螺杆型与同步齿型带式型等两种形式供客户设计选用 产品多样化，易于搭配选用，并可量身定做特殊客制化产品。 马达连接可依照使用空间选择马达内藏、马达直接、马达间接、马达向下或向上、马达向左或向右。
Long lifetime by using wear-resistant aluminum alloy.
-最大速度高达1米/秒, Max Speed 1000mm/sec
-最大导轨长度高达 / Max rail length = 3000mm
-重复定位精度 / Repeatability = +/-0.025mm
-规格/ Model LRS 80、100、120、166、210
-性价比高/Economical in price.
