一、 概述：

1、用途：

该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。

1．型号组成及代表意义：

J S 40

             主参数代号（传递功率kW）

              平行布置型式

减速器

二、技术特征：

1、减速器传动比………………………………………1：24.564

2、外形尺寸(长x宽x高)………………………1150×834×470毫米

3、机器总重…………………………………………485千克

三、结构型式及作用：

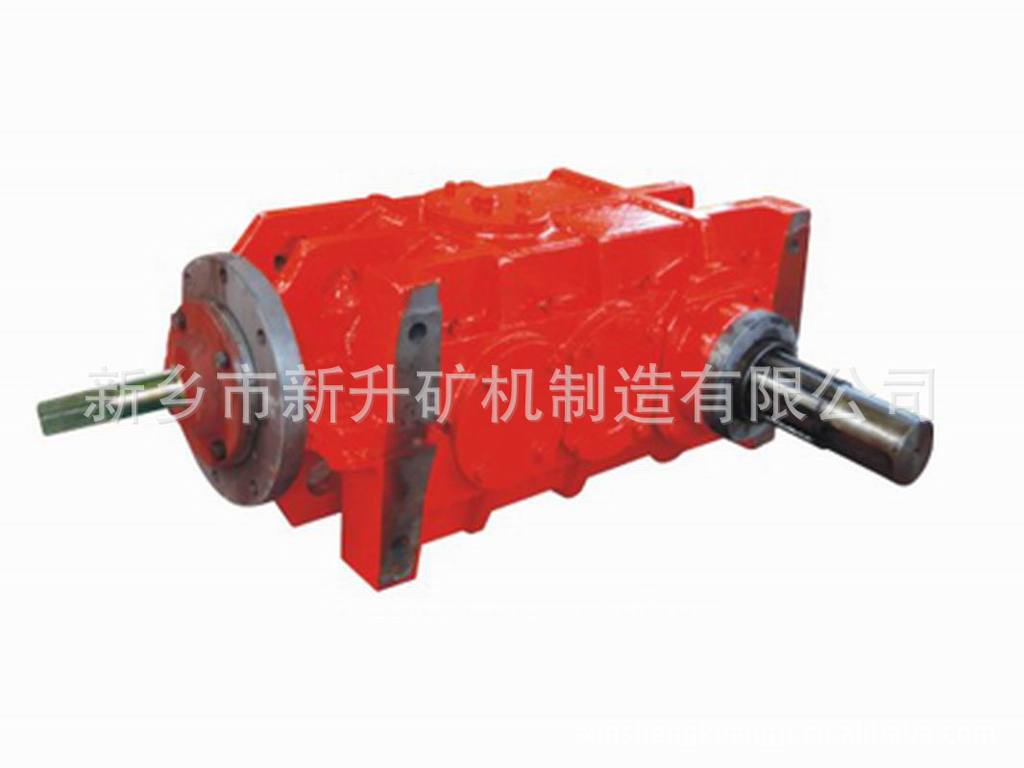

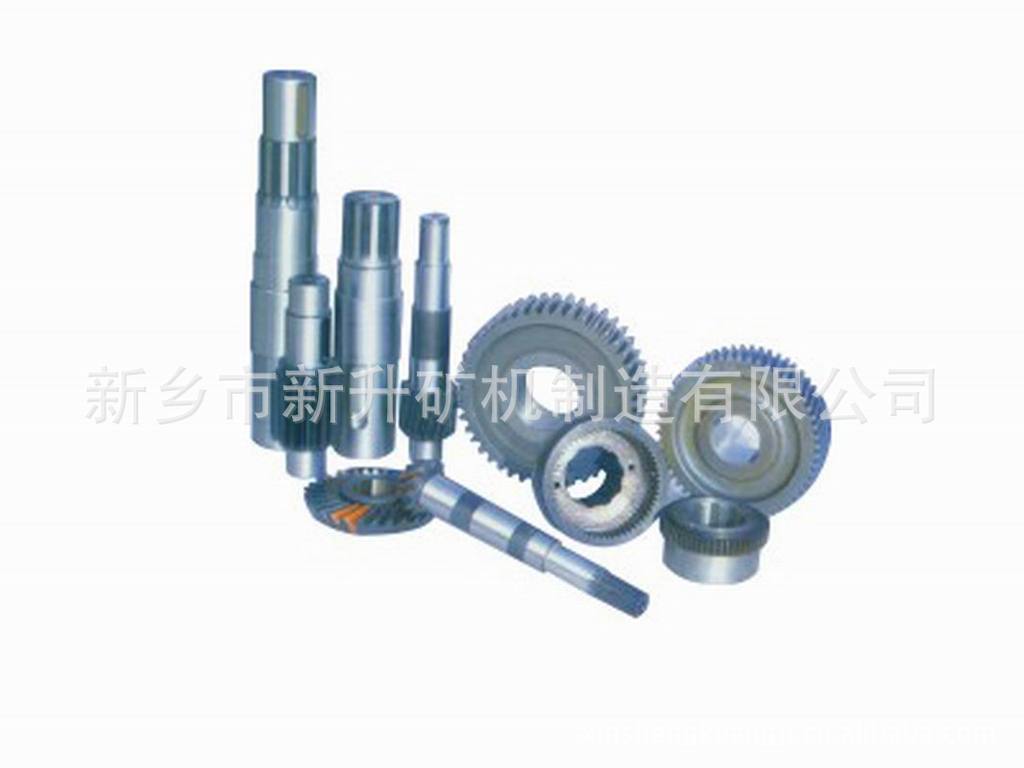

    减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。第一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。第一轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为0.05～0.1毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。

减速器内注入150号工业齿轮油，注入量为浸入大园弧伞齿轮的1／3，以保证各部位得到充足的润滑。

四、使用维护注意事项：

1、每班检查减速器各连接螺栓有无松动现象，发现松动应及时拧紧。

2、要经常注意减速器的工作情况，如发现有异常噪音、温升过高或各密封面渗漏现象时，应及时处理；油温不得超过80℃；齿轮齿面不得有明显磨损、点蚀；在检修时各部位应按规定的间隙调整合适。

五、机器的润滑：

六、可能发生的故障及处理方法：

七、减速器零部件的修理和验收：

 检修减速器时，对磨损严重的齿轮、损坏的密封胶圈、轴承等零件应更换，松动的键要重配，装时注意以下几点：

 (1)、上下箱体的加工结合面应修整，去掉脏物清理干净，合箱后口面间隙不得大于0.0lmm。

 (2)、安装轴承：用油将轴承加热到90℃～110℃后装到轴上，第一、二、三、四轴按位置要求装成部件后装入箱休内，各级轴按图纸的规定把下箱体各级轴承盖装好进行调整问隙。

(3)、齿轮接触区和齿侧间隙的调整：

 在组装减速器时，调整接触区和齿侧间隙是一项比较细致的工作，调整时应该按规定调整，认真负责，一丝不苟，才能保证齿轮正确的啮合，以延长齿轮的使用寿命。

 园弧伞齿轮在安装时发现不正确的接触区和齿侧间隙可按下表方法进行调整，实线箭头表示调整接触区；虚线箭头表示调整齿侧间隙。经过调整如不能获得满意接触精度，应进行成对更换或进行选配达到较为满意的接触区为止。

(4)、为确保箱体接合面不渗漏油，接合面要清洗干净，然后涂一层密封胶，上、下箱体合口后再拧紧各部螺栓。

 减速器修理后应做空、载荷试验：

 减速器试验时应注入150号工业齿轮油或24号汽缸油，注入量为浸人大园弧伞齿轮的1／3。运转时应平稳正常，不得有冲击震动及不均匀的噪音，各接合面及密封处不得有渗漏现象。检查齿口啮合情况：园弧伞齿轮接触斑点沿高与齿长不小于50％；园柱齿轮接触斑点沿齿高不少于40％；齿长不少于50％；满负荷试验油温不得超过80％；齿轮齿面不得有明显点蚀与磨损现象。

八、运输、贮存：

1、运输：本机运输时不需装箱，应在机体铭牌上注明厂名称、产品型号及名称、传动比、出厂编号、安标编号等。

在装、卸车时要严格按照吊装标记进行吊装。在运输中不应受到剧烈的震动和撞击。

 2、贮存：本机应贮存在干燥、通风、无酸碱、防雨、防潮的场所。

九、质量保证

 用户在遵守使用说明书所规定的使用和贮存规则条件下，产品自发货之日起一年内或安装使用半年内，因制造质量不良而发生损坏或不能正常工作时，负责免费修理或更换。如用户需要或有疑问，可打电话或传真与我公司联系。
