双路VGA音频局端发送主机

产品概述

中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术，解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真，图象、文字发虚、重影或拖尾等现象。

HT1102T为2路VGA音频局端双绞线发送主机，内置2路350/680MHz(HT1102AT_BT_CT为350MHz带宽视频编码平衡驱动(HT1102DT为680MHz)、12dB视频预加重提升(HT1102DT)、350MHz带宽视频环路输出驱动、行场数字整形、立体声音频单声道合成、60MHz / 0.2%THD+N音频平衡驱动、浮地电位差抑制、静电浪涌抑制、USB和外置+9/12V双模式电源、双绞线电源输出(POE技术)、RS232-RS485转换等广播级电路。分辨率为XVGA-1024*768@60Hz 传输距离为10-650米，HT1102AT_BT_CT支持最大分辨率为1920*1080@100Hz，HT1102DT最大支持分辨率为2048*1536。

产品型号

• HT1102AT　　2路100米VGA音频双绞线发送器
• HT1102BT　　4路200米VGA音频双绞线发送器
• HT1002BT-P　2路200米VGA双绞线发送器-POE输出
• HT1102CT　　2路350米VGA音频双绞线发送器
• HT1102CT-D　2路350米VGA音频双绞线发送器( 色散补偿)
• HT1102DT　　2路650米VGA音频双绞线发送器

性能指标

• 视频驱动带宽：350MHz @ -3dB (HT1102AT_BT_CT HT1002BT-P)
  　　　　　　　680MHz @ -3dB (HT1102DT)
• 视频驱动增益：6dB @ 全带宽 (HT1102AT_BT_CT_HT1002BT-P)
  　　　　　　　6dB @ 0-50MHz, 12dB @ 50-150MHz (HT1102DT)
• 视频输出回损：大于 22dB@ 10MHz (HT1102AT_BT_CT_HT1002BT-P)
  　　　　　　　大于 28dB@ 10MHz (HT1102DT)
• 通道隔离度： 　-68dB @1MHz
• VGA输入接口：HD15针公头　2个
• VGA输入信号：0-0.7Vp-p (75欧姆负载)
• VGA输入阻抗：75 欧姆
• 双绞线输出信号：2-3.5Vp-p (直流+信号)
• VGA输出接口：HD15针母头 (本地监控)　2个
• VGA输出信号：0-0.7Vp-p (75欧姆负载)　
• VGA输出阻抗：75 欧姆
• 双绞线输出口：RJ45母头插座　2个
• 双绞线输出阻抗：100欧姆
• 音频输入接口：3.5mm立体声音频插座　2个
• 音频输出接口：3.5mm立体声音频插座　2个
• 音频输入信号：-2.5V 至+2.5V
• 音频输入阻抗：10k 欧姆
• 音频输出阻抗：600 欧姆
• 电源供电：DC 9V/12V
• 安装尺寸：160X84X55mm

产品功能

• 采用广播级带宽平衡均衡传输方式，抗共模干扰能力强
• 单根非屏蔽双绞线实时点对点传输VGA图像和音频信号
• 使用CAT5/5E或CAT6以上规格非屏蔽网线，成本低、布线灵活
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 具有信号6-12dB增益或预加重补偿，确保信号的高保真还原
• 电源LED指示、视频和音频输入信号LED指示(可选)
• VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
• 行场信号数字整形电路，兼容笔记本电脑或非标准VGA－RGBHV信号
• 兼容HT1101RR一线制总线并联式级联VGA音频中继接收器
• 内置视频输出端静电浪涌保护、热插拨及地电位差抑制电路
• SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
• 24X7X365 全天侯连续工作，性能稳定可靠

工程应用示意图

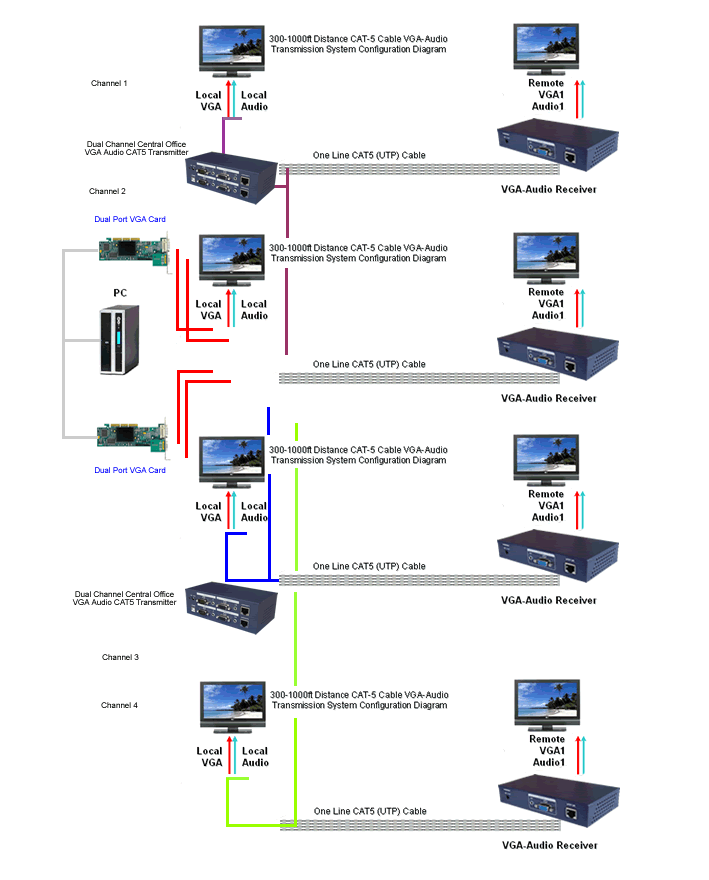

2xHT1102CT + 4x HT1101CR　300米VGA音频双绞线传输多屏卡多点信息发布 大屏幕矩阵拼接系统工程连线示意图

HT1101CT HT1101CR-3-T-4 HT1101CR-4/2 HT1101CR　680米一线制串联式级联VGA音频双绞线分播中继传输应用工程示意图

双绞线连接方法

VGA音频双绞线传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。


数据手册

HT1102AT HT1102BT HT1002BT-P HT1102CT HT1102CT-D HT1102DT (PDF文件)
