| 产品概述： |
联系人:熊雄，电话13884448128，专业生产、专业装配 |
|

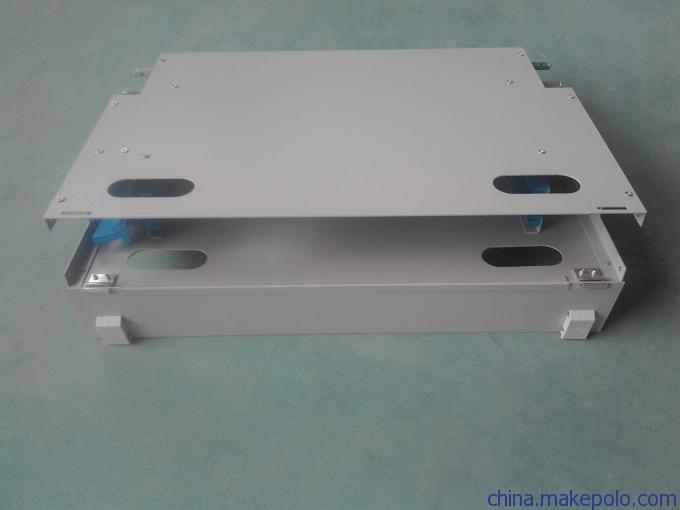

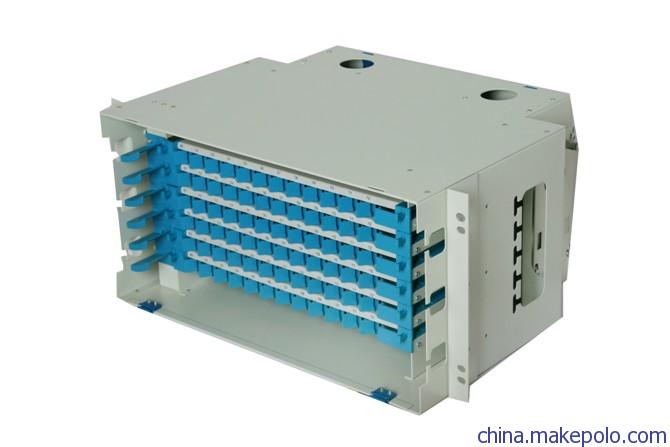

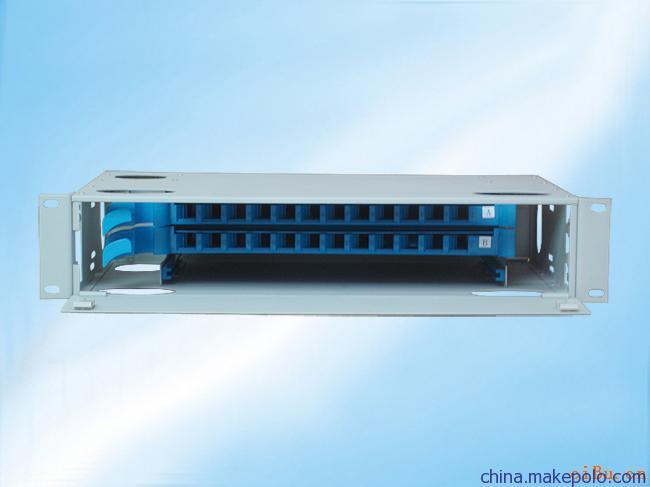

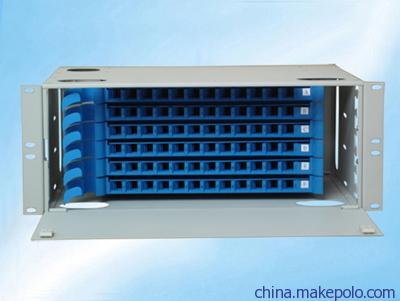

| 熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独 |
| 配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵 |
| 活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必 |
| 不可少的设备。 |
|
|
|
|
|
|
|
| 产品特性： |
|
|
|
|
|
|
|
| · 标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。 |
|
| · 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材 |
| · 料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持 |
| · 在40mm以上。 |
|
|
|
|
|
|
|
| · 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综 |
| · 合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储 |
| · 光缆纤芯和尾纤的存储和保护功能等。 |
|
|
|
|
|

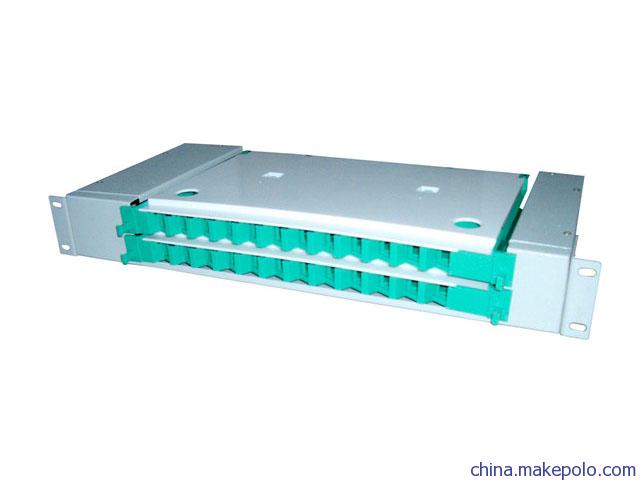

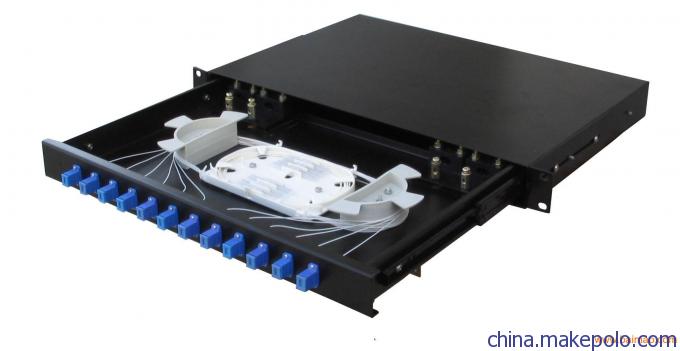

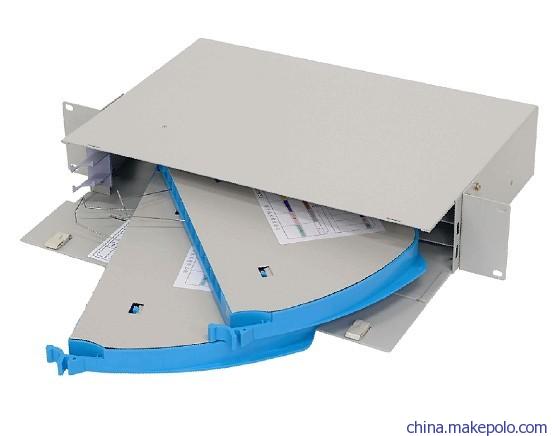

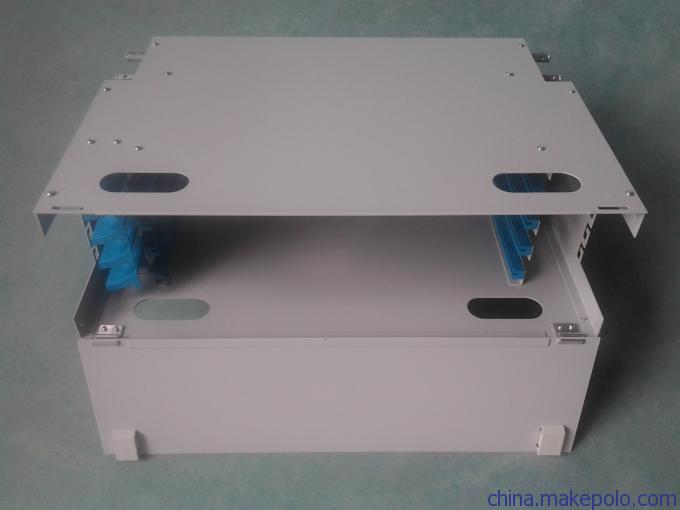

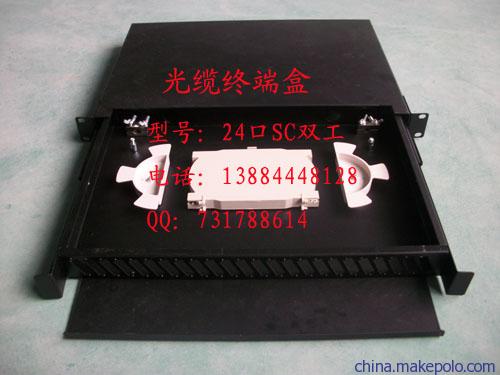

| · 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块 |
| · 固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光 |
| · 纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入 |
| · 的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配 |
| · 盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。 |
|
|
| 技术特性: |
|
|
|
|
|
|
|
| 1000次 |
|
|
|
|
|
|
| · 高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧 |
|
|
| 工作环境： |
|
|
|
|
|
|
|
| · 工作温度: -5℃～+40℃ |
|
|
|
|
|
|
| · 相对湿度：≤85%(+30℃) |
|
|
|
|
|
|
| · 大气压力：70～106Kpa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 规格 |
高（mm） |
宽（mm） |
深（mm） |
重量 |
材质 |
安装方式 |
|
|
| 24芯 |
70 |
430 |
300 |
5.4 |
冷轧板 |
机架式 |
|
|
| 48芯 |
140 |
430 |
300 |
7.8 |
|
|
| 72芯 |
200 |
430 |
300 |
10.6 |
|
|
| 96芯 |
255 |
430 |
300 |
12.2 |
|
|
