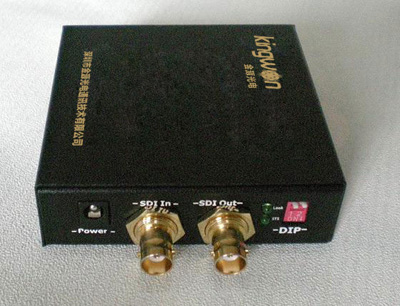

序号

接口名称

用途

1

SDI1

没有使用(NC)

2

SDI2

SDI信号输入

3

DIP1-DIP4

DIP1：OFF：正常ON：长线

DIP2，DIP3保留

DIP4:720P@60HZ彩条测试信号

4

LED

指示灯

亮：输入信号锁定 灭：无输入信号

5-7

YPbPr输出

7:Y 6:Pb 5:Pr

8

DC

直流电源输入接口（9-12V）

序号

分辩率

分类

信号

备注

1

1080I @60HZ

HD

YPBPR

2

1080I @50HZ

HD

YPBPR

3

1080P @30HZ

HD

YPBPR

4

1080P @25HZ

HD

YPBPR

5

1080P @24HZ

HD

YPBPR

6

720P @60HZ

HD

YPBPR

7

480I @60HZ

SD

YPBPR

8

576I @50HZ

SD

YPBPR
