一、气动衬氟球阀 概述

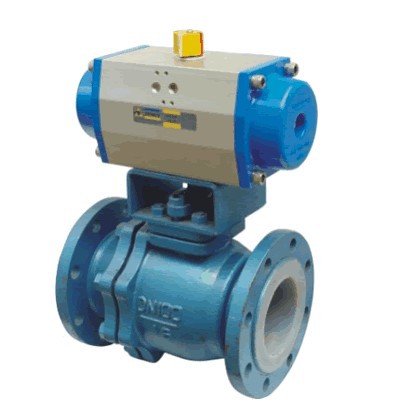

气动衬氟球阀由气动活塞式执行机构和衬氟O型球阀组成，阀芯采用衬氟圆柱型通孔球体和软密封阀座。
气动衬氟球阀体内壁和金属阀内组件衬有耐腐蚀、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点，特别适用各行业对酸、碱等强腐蚀性介质场合。
二、气动衬氟球阀 特点
1、 耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力。

三、气动衬氟球阀 阀体及内件
1、阀体
型 式： 直通两分式铸造球阀
公称通径： DN15～200mm
公称压力： PN1.0、1.6MPa (ANSI 150Lb)
连接形式： 法兰连接 JB/T79-94(ANSI16.5)
材 料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上 阀 盖： 与阀体一起铸造
填 料： 聚四氟乙烯
介质温度：-20～+150℃
2、阀内组件
阀芯形式： 球型阀芯
流量特性： 快开特性
阀 座： 聚四氟乙烯
材 料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
阀芯转角： 90°

四、气动执行机构规格技术参数
