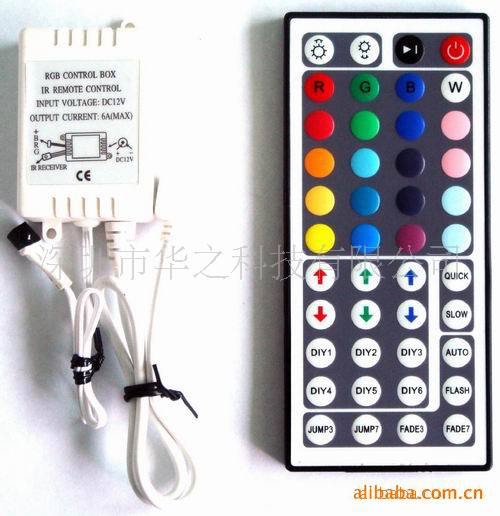

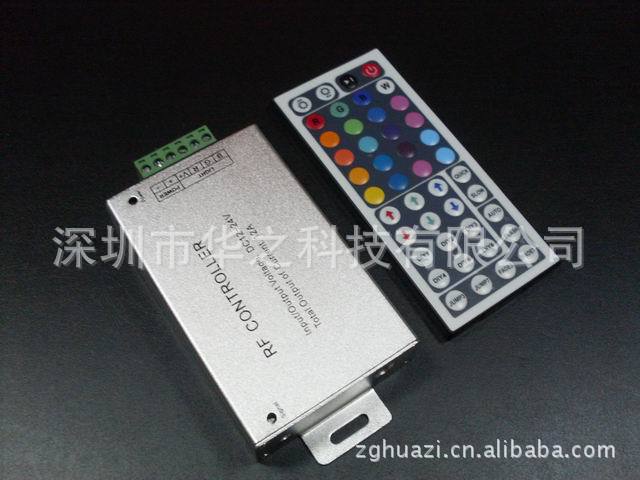

红外遥控44键LED灯条DIY控制器
一、主要指标：
工作温度：-20-60℃
供电电压：DC12V
连接方式：共阴/共阳
额定负载电流：每路2A
最大负载电流：每路2.5A
输出：三个CMOS漏极开路输出
外形尺寸：L62ⅹW35ⅹH23MM
包装尺寸：L160ⅹW95ⅹH51MM
净重：50G
毛重：70G
注：LED-15内带短路保护和过流保护功能！
二、控制方式：
亮度+（共8级） | 亮度-（共8级） | 暂停/运行 | 开/关 |
静态红色 | 静态绿色 | 静态蓝色 | 静态白色 |
静态橙色 | 静态淡绿色 | 静态深蓝色 | 乳白色 |
静态深黄色 | 静态青色 | 静态蓝紫色 | 粉白色 |
静态黄色 | 静态浅蓝色 | 静态紫色 | 绿白色 |
静态浅黄 | 静态天蓝 | 静态褐色 | 蓝白色 |
加红色光 | 加绿色光 | 加蓝色光 | 加速 |
减红色光 | 减绿色光 | 减蓝色光 | 减速 |
自定义颜色1 | 自定义颜色2 | 自定义颜色3 | 自动变色1 |
自定义颜色4 | 自定义颜色5 | 自定义颜色6 | 频闪 |
3色跳变 | 7色跳变 | 3色渐变 | 7色渐变 |
三、接线图如下所示:

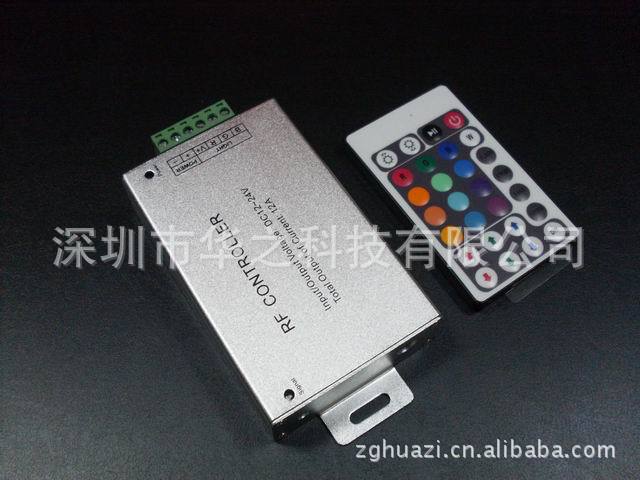

24键红外RGB闪灯控制器
一、主要指标：
产品型号：EC-LED03/EC-LED05
工作温度：-20-60℃
供电电压：DC12V
输 出：三路输出
连接方式：共阴/共阳
最大负载：每路2A
控制器尺寸：长62*宽35*高22mm
遥控器尺寸：长86*宽52*高7mm
注：通过我司提供的专用遥控器可以任意更改输出信号线的顺序，方便灯条厂或经销商配套不同线序的灯条!
即六种线序RGB/RBG/BRG/BGR/GBR/GRB可以任意更改！
二、控制方式：
采用24键红外遥控器，带记忆存储功能，遥控器按键位置与按键功能对应如下：
亮度+（共8级） | 亮度-（共8级） | 关 | 开 |
红色 | 绿色 | 蓝色 | 白色 |
橙色 | 淡绿色 | 深蓝色 | 七彩跳变 |
深黄色 | 青色 | 褐色 | 渐明渐暗 |
黄色 | 浅蓝色 | 粉红 | 七彩渐变 |
淡黄色 | 淡蓝色 | 紫色 | 三色跳变 |

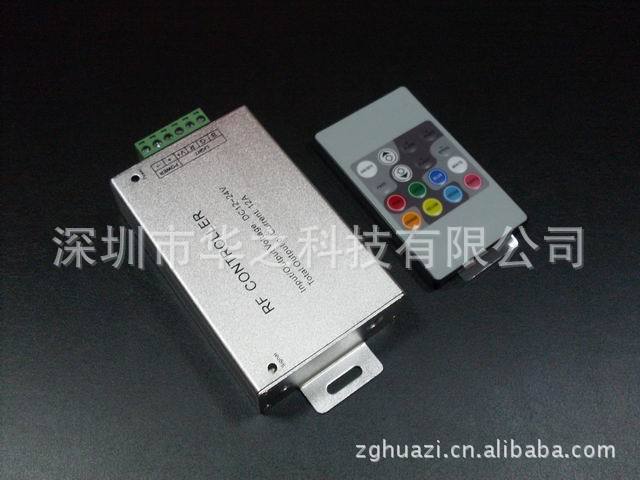

9路跑马LED控制器
一、主要指标：
产品型号：LED-06
工作温度：-20-60℃
供电电压：DC12V
输 出：9路输出
连接方式：共阴最大负载：每路0.67A
控制板尺寸：L50×W35×H22mm
控制方式：爆闪/渐变/跳变/流水/跑马 8级调光
二、控制方式：
采用25键红外遥控器，带记忆存储功能，遥控器按键位置与按键功能对应如下：
开 |
|
| 关 |
绿 | 静止显示当前颜色 | 单色渐变跑马灯 | 单色闪变 |
蓝 | 七色闪变 | 灯条整体单色闪烁 | 灯条整体七色闪烁 |
红 | 单色渐变 | 七色渐变 | 彩色渐变 |
浅蓝 |
| 亮度↑ |
|
白 | 速度↓ | 七彩闪变跑马 | 速度↑ |
紫 |
| 亮度↓ |
|
橙 | 左 |
| 右 |
注：功能1，2，3，5，7状态时，可以按颜色键改变当前所显颜色。
三、接线图如下所示:

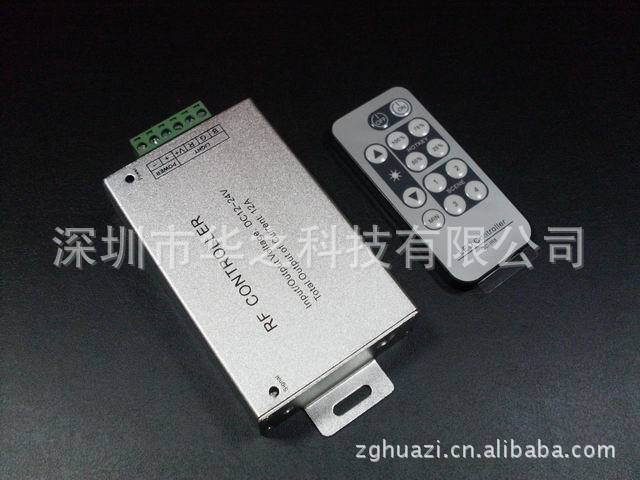

一、主要指标：
产品型号：LED-10-IR
工作温度：-20-60℃
供电电压：DC12V
输 出：三路输出
连接方式：共阳
额定负载：每路4A
最大负载：每路6A
控制板尺寸：LM127×W65×H25mm
控制方式：爆闪/渐变/跳变 10级调光
二 、按键功能说明：
按键1(ON/OFF)
控制灯条亮灭
按键2(MODE)
1. 红
2. 绿
3. 橙
4. 蓝
5. 紫
6. 青
7. 白
8. 三色渐变
9. 七色跳变
10. 七色渐变
11. 三色跳变
按键3(亮度+)：亮度增加（可按住不放，快速调节亮度） （10级可调）
按键4(亮度-)：亮度减弱（可按住不放，快速调节亮度） （10级可调）
按键5(速度+)：速度加快（可按住不放，快速节调速度） （10级可调）
按键6(速度-)：速度减慢（可按住不放，快速调节速度） （10级可调）
存储功能
智能存储客户最后使用的信息
接收信号提示
控制器在接受到用户发送的信息时，会闪烁提示用户已经接收到信息
短路保护功能
若用户不小心将灯条或者电路短路，控制器会自动熄灭灯条，并且会发出长嘀的声音，信号灯亮，防止产品烧坏，此时用户需断电排除短路故障，并重新上电。
注意事项：每路4A，最大负载每载6A。
1、本产品使用电压为直流12伏（DC12V），请不要接在其它电压上；
2、引出线应按照接线图提供的颜色，正确接线；
3、本产品的有限质保期为壹年，但不包括人为损坏、超负荷工作及不可以抗力的情形
4：无线控制有效距离：30-50米
