IBF热电阻温度信号隔离变送器（DIN导轨安装式）

主要特性:
输　　入：Pt100(-200-+600℃)　(范围可选择)

也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
>>输出信号：4~20mA，0~5V，0-10V 等标准信号
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.2级(FSR%，相对于温度)
>>内含线性化和长线补偿功能
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm

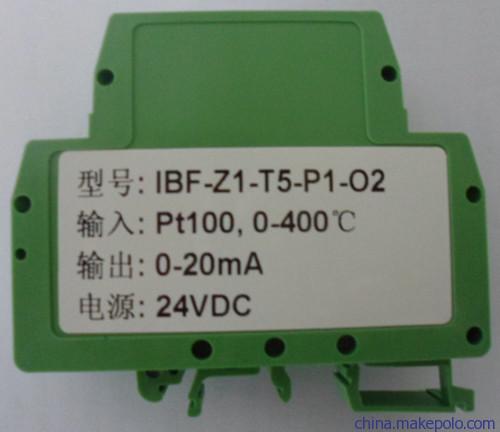

图1  模块外观图

概述:
     热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
    温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:

输入类型：Z		温度范围：T		供电电源：P		输出型号：A或者V
	代码	T	代码	P	代码	电流：A	代码	电压：V	代码
PT100	Z1	-20-100℃	T1	24VDC	P1	0-20ma	A3	0-5V	V1
PT10	Z2	0-100℃	T2	12VDC	P2	4-20ma	A4	0-10V	V2
Cu100	Z3	0-150℃	T3	5VDC	P3	用户自定义	Au	1-5V	V6
Cu50	Z4	0-200℃	T4	15VDC	P4			用户自定义	Vu
Pt1000	Z5	0-400℃	T5
		用户自定义	Tu

选型举例1：
输入：Pt100  温度范围：-20~100℃  供电电压：24V   输出：4-20mA
型号： IBF11-Z1-T1-P1-A4

选型举例2：
输入：Pt1000 温度范围：0~200℃   供电电压：12V   输出：0-10V
型号： IBF11-Z5-T4-P2-V2

通用参数：

精   度  ------- 0.2% （相对于温度）

输   入  ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000,  Pt10, Cu50, Cu100等热电阻。

                  订购时需选择一个温度范围来和输出相对应。

输   出  ------- 标准的电压或电流信号。也可由用户自定义。

响应时间 ------- ≤100mS

辅助电源 ------- DC5V、9V、12V、15V、24V

功    率 ------- < 1W

温度漂移 ------- 50ppm/℃（典型值）

负载能力 ------- 电压输出：≥ 2 kΩ

电流输出：≤ 450Ω

隔    离 ------- 信号输入/输出/输出/辅助电源  三隔离

隔离电压 ------- 2500VDC，1分钟，漏电流 1mA

耐冲击电压------- 3KV， 1.2/50us(峰值)

工作温度 ------- -40 ~ +85℃

存储温度 ------- -45 ~ +80℃

工作湿度 ------- 10 ~ 90% (无凝露)

存储湿度 ------- 10 ~ 95% (无凝露)
