LED厂房照明灯应用

LED工矿灯、工业厂房照明灯

1、引言：
　　在工厂的能耗中，照明能耗占有一定的分量。例如在一个3万平方米的厂房建筑物中，照明用电负荷约为300KW,因此，在工厂照明灯具的选用中，如何实现节能、环保是摆在工厂设计者一个重要的课题。采用新型LED光源为基础的照明灯具，除了节能环保外，它还具有寿命长、响应时间快、光色纯光线集中等优点，近年来，广受消费者的青睐。
2、LED照明设计关键技术
　　新技术、新材料和新工艺不断应用到大功率LED光源的设计中，为大功率LED灯具设计奠定了坚实的基础.由于同为LED光源的应用产品差异性较大，其设计、测试等标准的出台具有一定滞后性,所以导致不同厂家生产的产品在结构、性能等方面互换性较差.同时，LED灯具产品本身就是一个机、光、电等因素的整合，其设计更是涉及到众多领域的技术。
3、LED工矿灯设计实例
LED工矿灯的设计，涉及较多细节，我们按照以下几个重要的注意事项，逐一分析讨论，以此来体现设计流程和方法，
　　功率选择
　　光源选择
　　散热设计
　　机构设计
　　光学设计
3.1功率选择
　　传统工矿灯以250W或400W高压钠灯和金卤灯居多，用100WLED工矿灯就可取代，和新型的LED灯具的特性对比，有着较为明显的差别。

如电费支出对比（以100盏为例，平均每天使用10小时。电费0.8元每度）

注：以上数据仅为电费一项，未把期间的维修费用算入其中。
3.2光源选择
　　目前市面上大功率LED光源比较知名的品牌有：CREE、OSRAM、NICHIA、Lumileds（最早的LED），另外台湾厂商的晶元、艾迪森以及国内的封装大厂深圳万润、珠海瑞丰、江西联创等也是应用较为普及的品牌。
为保证产品的稳定性，此工矿灯我们选用台湾厂商的晶元光源。
3.3散热设计：
　　在大功率LED中，散热是个大问题。例如，1个10W白光LED若其光电转换效率为20%,则有8W的电能转换成热能，若不加散热措施，则大功率LED的器芯温度会急速上升，当其结温（TJ）上升超过最大允许温度时（一般是150℃），大功率LED会因过热而损坏。因此散热设计也是我们最为重要的内容，以下我们分别从铝基板和散热器两方面结合，来探讨散热设计。
3.3.1基板选用
　　在LED产品应用中﹐通常需要将多个LED光源组装在一电路基板上。电路基板除了扮演承载LED模块结构的角色外﹐另一方面﹐随着LED输出功率越来越高﹐基板还必须扮演散热的角色﹐以将LED晶体产生的热传派出去﹐因此在材料选择上必须兼顾结构强度及散热方面的要求。针对基板，我们分别比较了FR4、陶瓷基板以及MCPCB.
　　（1）FR4导热系数约0.36W/m·K,无法满足高功率LED照明散热要求；
　　（2）Ceramic导热系数大于80W/m·K,价格昂贵、加工性差，无法大面积使用；
　　（3）MCPCB导热系数大于2.0W/m·K,价格适中、加工性强，技术成熟可批量生产。
3.3.2散热器设计
　　散热器的作用就是吸收基板或芯片传递过来的热量，然后发散到外界环境，保证LED芯片的温度正常。绝大多数散热器均经过精心设计，可适用于自然对流和强制对流的情况。即主动式散热器和被动式散热器。

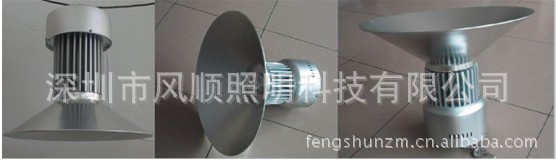

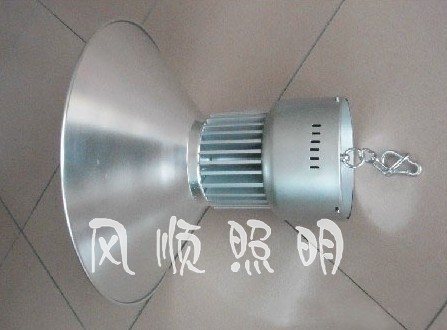

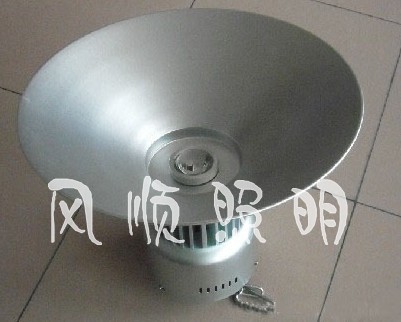

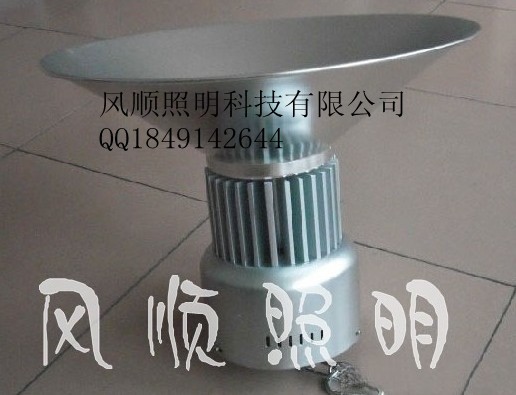

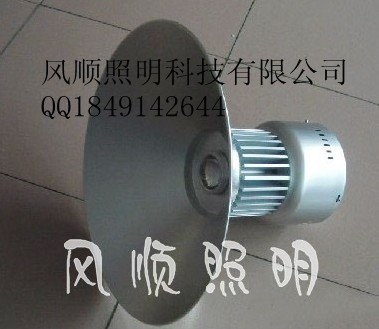

4、附：100W工矿灯具体参数及视图

图片	型号	尺寸	外壳材质	光源	电压	功率	颜色
	FS-LG30	￠420MM	铝合金	台湾晶元	220V	1*30W	正白 暖白
	FS-LG50	￠420MM	铝合金	台湾晶元	220V	1*50W	正白 暖白
	FS-LG80	￠420MM	铝合金	台湾晶元	220V	1*80W	正白 暖白
	FS-LG100	￠420MM	铝合金	台湾晶元	220V	1*100W	正白 暖白

LED工矿灯的特点：

1、LED工矿灯采用单颗大功率LED灯珠作为光源，运用独特的多颗芯片集成式

单模组光源设计，选用进口高亮度半导体晶片，具有导热率高，光衰小，光色纯，

无重影等特点；

2、独特的散热体设计，与电器盒完美结合,有效将热量传导扩散，从而降低灯体

内的温度，有效保证了光源和电源的寿命；

3、散热体表面进行阳极氧化防腐处理，结构紧凑美观；

4、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；

5、显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了人们的

工作效率；

6、采用恒流恒压控制，适用电压宽，克服了因镇流器产生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的刺激、疲劳；

7、装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，

适用范围广。

LED工矿灯技术参数：(以100w工矿灯为例)

大功率LED工矿灯，外形独特，精简，代表性强，将现代建筑与灯具巧妙的结合，极具观赏价值。

LED工矿灯使用场所：

LED工矿灯适用于车间照明、厂房照明灯、库房照明、公路收费站、加油站、大型超市、展览馆、体育馆及其他需要照明的场所。

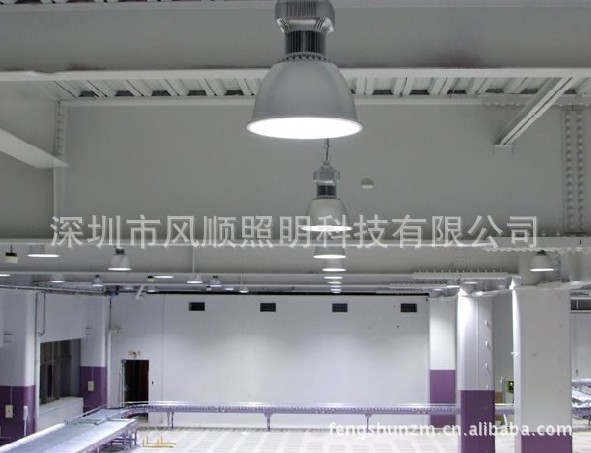

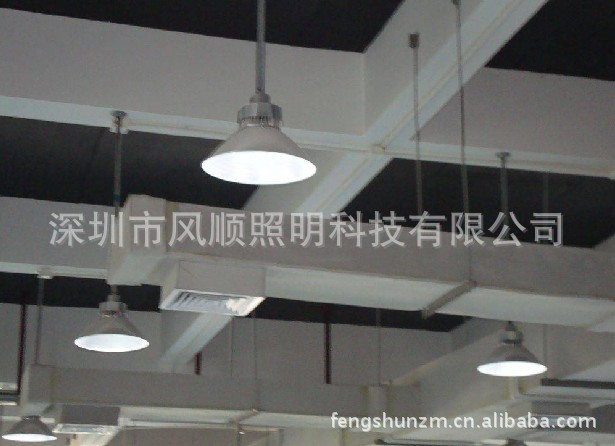

LED工矿灯应用案例：

LED工矿灯广泛应用于：大型仓库、车间、厂房、等等工业照明场所。

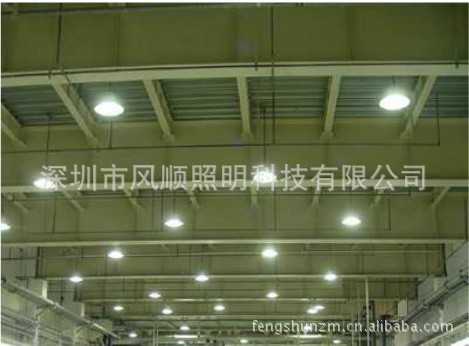

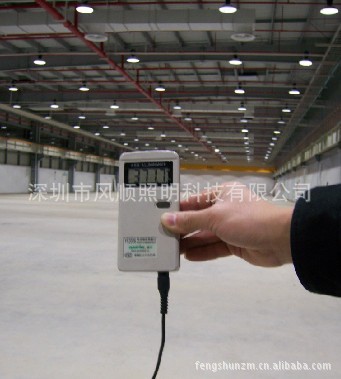

大型仓库LED工矿灯项目


地下停车场LED照明灯应用

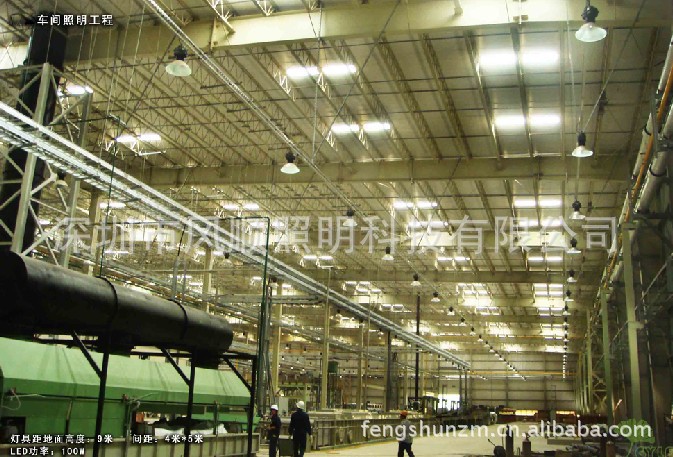

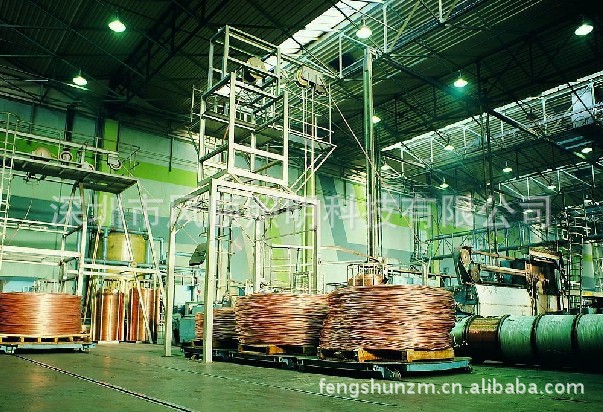

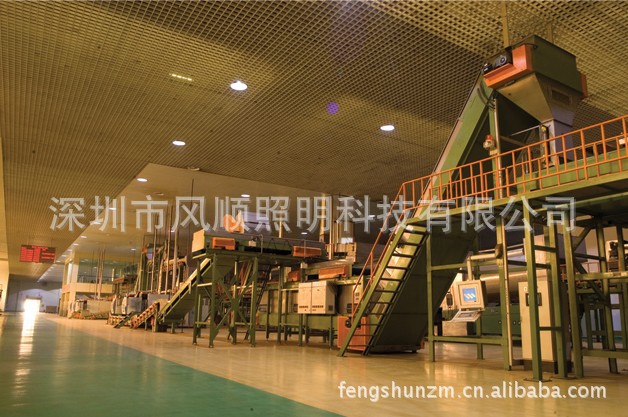

大型流水线车间LED工矿灯应用

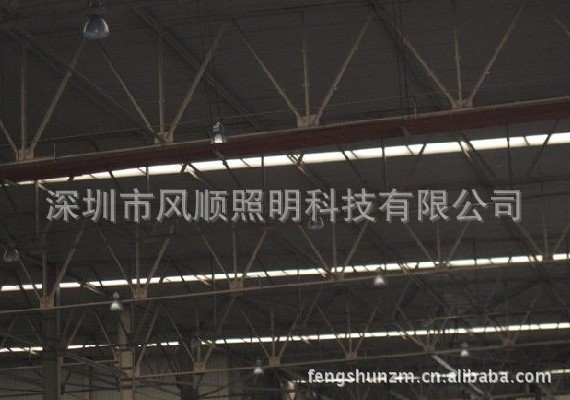

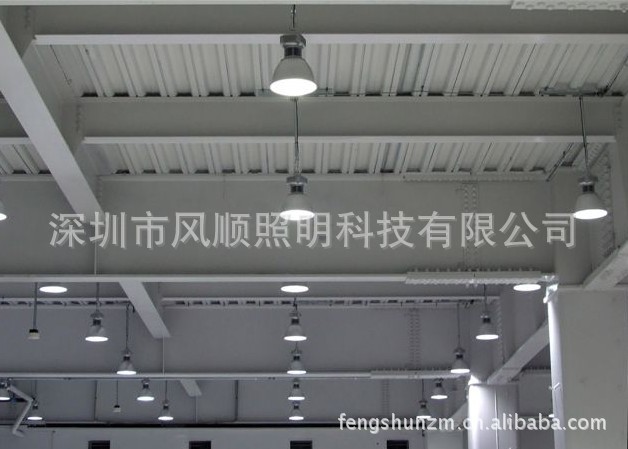

钢结构厂房LED照明灯应用

LED工矿灯可多方面应用于室内场馆：羽毛球管，室内篮球场，室内网球场

厂家热线：13430600717

QQ1849142644

叶先生

                                   深圳市风顺照明科技有限公司

                             2012-6-18
