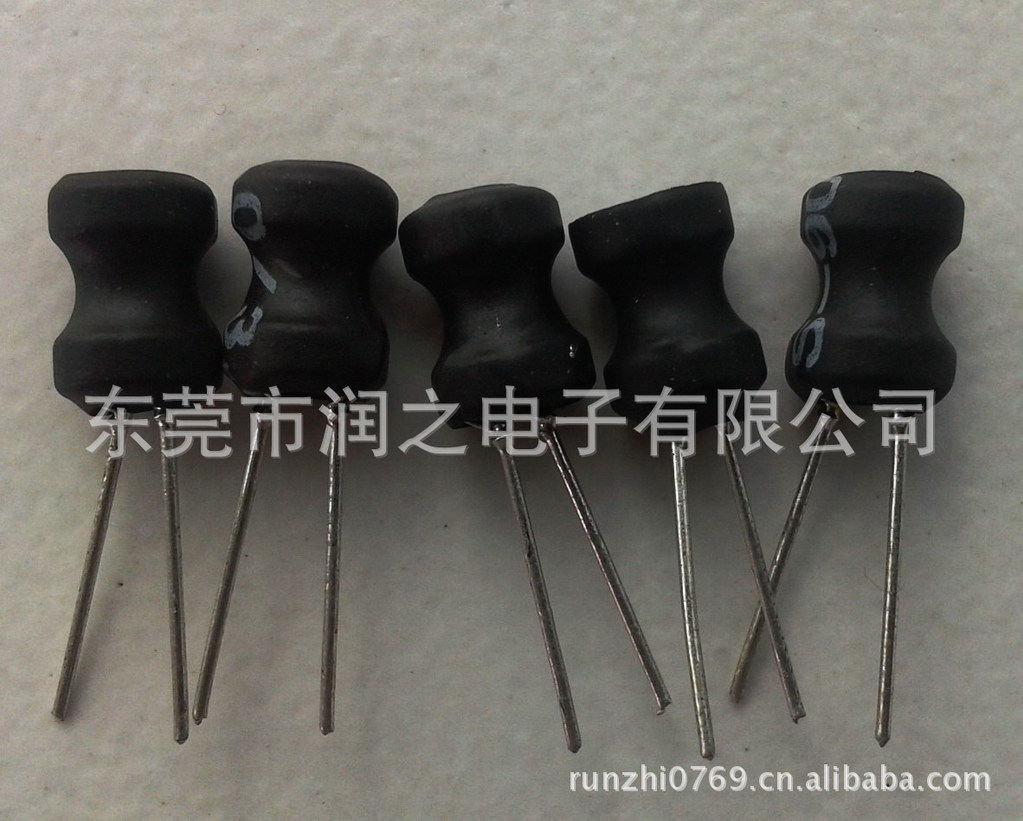

特征：小型的立式电感，感量范围大，可靠性高。能适用于相对较大的电流，高Q值，分布电容量小，自共振频率高。用PVC或高温阻燃UL套管保护。特殊出脚设计，不易产生开路、短路现象。但占用安装空间大些。用于电源交直流变换滤波，开关电源滤波。
特性：
1、电感值范围：1.0uH 到 100000uH 之间。
2、额定电流:基於温度上升不得超过20oC。
3、工作温度范围：在-20oC到80oC之间。
4、引脚拉力强度：大于2.5公斤以上。
| | A（Max） | B（Max） | C | D | E |
DR2W3×4 | 4.0mm | 5.0mm | 10.0-15.0mm | 0.50mm | 1.5mm |
DR2W4×6 | 5.0mm | 7.0mm | 10.0-15.0mm | 0.55mm | 2.0mm |
DR2W6×8 | 7.0mm | 9.0mm | 10.0-15.0mm | 0.65mm | 2.5mm |
DR2W8×10 | 9.0mm | 11.0mm | 10.0-15.0mm | 0.65mm | 5.0mm |
DR2W9×12 | 10.0mm | 13.0mm | 10.0-15.0mm | 0.80mm | 6.0mm |
DR2W10×12 | 11.0mm | 13.0mm | 10.0-15.0mm | 0.80mm | 6.0mm |
DR2W14×15 | 15.0mm | 17.0mm | 10.0-15.0mm | 1.0mm | 7.5mm |
DR2W16×18 | 19.0mm | 21.0mm | 10.0-15.0mm | 1.0mm | 12.5mm |
DR2W18×18 | 21.0mm | 21.0mm | 10.0-15.0mm | 1.0mm | 15.0mm |
备注：
1、电感量公差范围：J+5%； K+10%；L+15%；M+20%，客户可根据自身条件选择电感公差范围！
2、如果超出以上标准规格要求的，也可以根据客户的需要定制生产！
