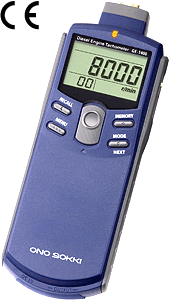

日本小野测器ONO SOKKI 手握式柴油生动机转速表 GE-1400
南京高辉机电有限公司
中国 南京
产品属性
图文详情
品牌推荐
品牌/型号
日本小野测器ONO SOKKI/GE-1400
加工定制
否
类型
电子转速表
测量范围
100RPM
测量精度
1
分辨率
130RPM
电源
220VV
日本小野测器ONO SOKKI 手握式柴油生动机转速表 GE-1400
产品描述：特点
带记忆储存功能，可保存20个数据
模拟输出与脉冲输出为标准配置
■ 模拟输出 0 ～ 1 V/0 ～ F.S.(F.S.可任意设置)、10 bit D/A变换
■ 脉冲输出 Hi电平：大于+4.5V、Lo电平：小于+0.5V
带背景照明功能，在光线不足的地方也能读取数据
带触发器调整功能
可使用三脚架测量
技术参数表：

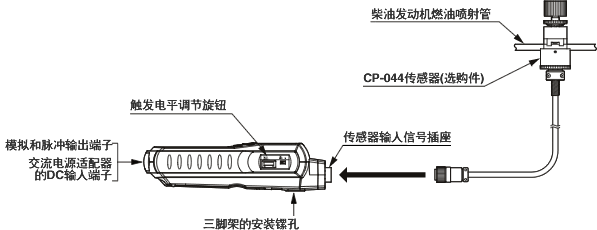

GE-1400是专门为4冲程柴油发动机的转速测量而设计制造的便携式数字转速表。只要将脉动传感器 CP-044 (须另行购置的选购件)夹在燃油喷射管上，就可以在显示器上读取发动机的 r/min 转速值。
模拟输出 (也可选择为监控输出方式) 与脉冲输出为标准配置，模拟输出信号可用来接笔式记录仪记录测量数据等 (监控输出可用来确认传感器输出波形及工作情况)，脉冲信号可用来接FFT分析仪作跟踪分析用。
根据引擎种类的不同，其燃油脉动信号的强弱也不同，会发生 GE-1400 检测不出信号，无法完成测量的状况。若遇到这种现象，请及时与本公司在当地的供应商和代理店联系。 |
|
| GE-1400 便携式柴油发动机转速表 | |
| 型号 | GE-1400 |
| 测量对象 | 4冲程柴油发动机 |
| 传感方式 | 检测燃油喷射时在燃油管内所产生脉动信号 |
| 适配传感器 | CP-044(选购件) |
| 运算方式 | 周期运算方式 |
| 测量间隔 | 1秒+1周期以内 |
| 显示器 | 5位液晶显示，带背景照明 (字高：10.2mm) |
| 显示刷新时间间隔 | 1 ± 0.2s |
| 显示单位 | r/min、r/s |
| 测量范围 | 400 ～ 8000 r/min (采用 r/s 单位时，可用左例 r/min 的指标除以60来求得) |
| 测量精度 | 显示值(*) × (±0.02%) ± 1位 |
| (*显示值为不带小数点的计数值。) | |
| 记忆储存功能 | 可储存20个数据 |
| 溢出功能 | 当测量值超出测量范围时，有溢出(ERROR记号)显示 |
| 转速上限警告功能 | 当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示 |
| 触发电平调节功能 | 本体右侧安装有旋钮可调节 |
| 模拟输出 | 与转速显示相对应 |
| 输出电压：0 ～ 1 V / 0 ～ 满量程(全量程可任意设置) | |
| 变换方式：10 bit D/A变换 | |
| 直线性：± 1 % / 满量程 | |
| 输出信号刷新时间：小于50 ms + 1个周期的时间 | |
| 温度稳定性：±0.05% / 满量程 / ℃(零点与量程) | |
| 设定误差：±0.5% / 满量程 | |
| 负载阻抗：大于100 kΩ | |
| 监控输出 | 用来监控来自传感器的信号(与模拟输出切换使用) |
| 脉冲输出 | 每检测出一个信号，则输出一个脉冲 |
| 输出电压：Hi 电平 大于+4.5V；Lo电平 小于+0.5V | |
| 输出电平的逻辑理论：正逻辑 | |
| 负载阻抗：大于100 kΩ | |
| 使用温度范围 | 0 ～＋40℃ |
| 保存温度范围 | －10℃ ～＋50℃ |
| 电 源 | 7号干电池(1.5V)×4节，或采用专用AC交流电源适配器PB-7080(选购件) |
| 电池寿命 | 大于32小时(背景照明OFF时)、8小时(背景照明ON时) |
| 电池不足的告警显示 | 当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。 |
| 外形尺寸 | 186.5(W)× 47.5(H)× 66(D)mm |
| 重 量 | 约280g (包括电池) |
| 附属品 | 7号干电池×4节、AX-501输出信号电缆、便携提箱 |
| 价 格 | 请与本公司在各个国家或地区的代理商联系。 |
| 选购件 | PB-7090 AC电源适配器 |
| AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m) | |
| CP-044 燃油喷射脉动传感器 |
| CP-044 传感器 | |
| 测量对象 | 柴油发动机 |
| 传感方式 | 用压电信号传感器检测出燃油喷射时的脉动信号 |
| 可测燃油管径 | φ4 ～ 8 mm |
| 传感器耐压缩力 | 1960 bar |
| 测量范围 | 400 ～ 6000 r/min |
| 输出信号 | 脉冲信号 |
| 信号电缆 | 特殊耐热电缆4.9 m (传感器直接抽头) — (R03PB6M插头) |
| 使用温度范围 | 0 ～ ＋80℃ |
| 外形尺寸 | φ 32 × 72 mm |
| 重 量 | 約 120 g |
| 价 格 | 请与本公司在各个国家或地区的代理商联系。 |
