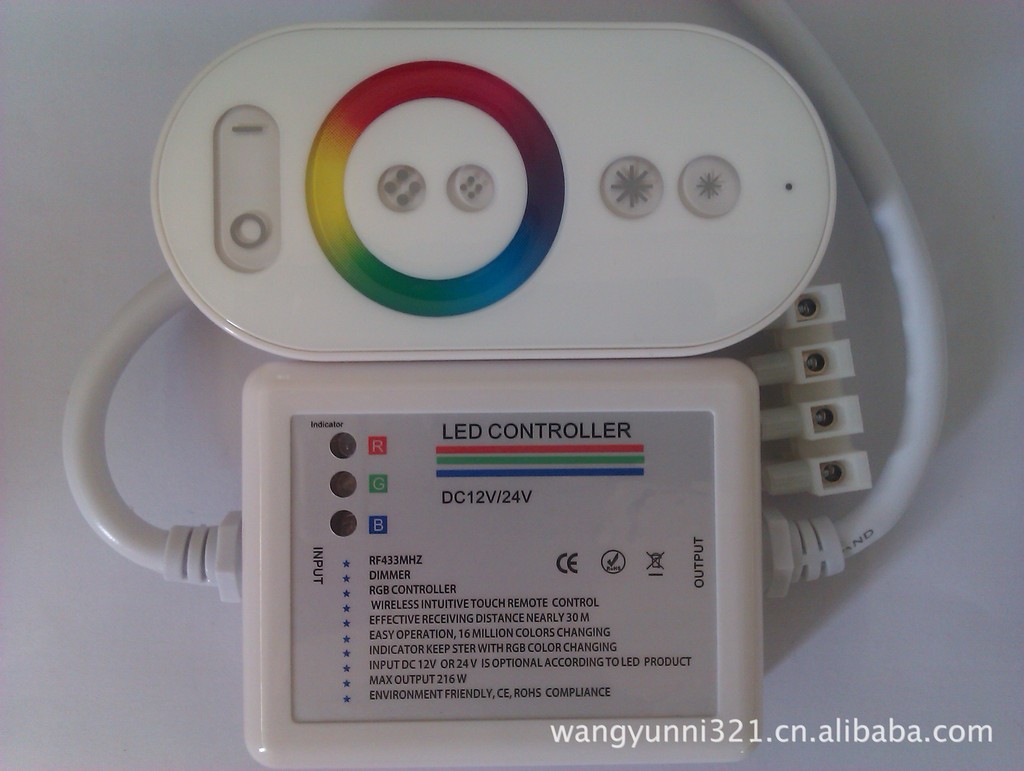

LED触摸控制器说明

一 、主要指标：

          工作温度：-20-60℃             供电电压：DC12~24V   输出：三个CMOS漏极开路输出

          外形尺寸：114*64*25 mm               净重:185g          毛重: 205g

连接方式：共阳                 最大负载电流：每路6A，输出功率12V时216W

无线遥控频率：433MHZ           遥控器用电池：2*AAA（2节七号电池）

二、功能简介：

        1、通过RF射频进行无线遥控，遥控器无需对准控制器，可以隔墙控制。

            2、遥控距离，空旷遥控距离大于30米。

3、每一个遥控器都有唯一的一个地址码，每个控制器可以学习2个遥控器地址，控制器与遥控器可以实现一控多遥，一遥多控。

4、通过遥控器上的触摸色环可以实现颜色的快键而平滑的切换。

5、速度可调的17个动态变化模式。

三、控制方式：

1、 控制器出厂时已经与遥控器对好码。

2、 在关机状态下只有开机键有效，在关机状态下第一次按开机键控制器进入上次关机前变化模式。

3、 在开机状态下，开机键作为静态颜色与动态模式变化的切换。

4、 在静态模式下可以通过色环快捷平滑地改变灯的颜色，并可以改变颜色深淡和亮度。

5、 在静态模式下再按一下开机键进入动态模式，再按一次回到静态模式。

6、 在动态模式下，亮度加减键作为模式选择的上翻下翻键，颜色加深减淡键作为速度调节键。

四、对码操作指导：

1、把遥控器电池卸下重新装上，此时遥控器上的红色指示灯会一直亮着，8秒钟后自动熄灭。

2、遥控器电池重新装好后马上把控制器的电源重新接上，重新接上电后控制器上接的灯会亮白光，此时按下遥控器上的小米字键（即亮度减少键），控制器学习好地址后控制器接的灯会变成控制器上次断电前状态，控制器在没有接收到有效的遥控器信号时，控制器会在5秒后关闭灯。

注：对码时需要同时满足2个条件，一是遥控器上的红色灯还一直亮着，二是控制器上接的灯还是亮着白色，缺少任一个条件控制都不会学习地址。

五、注意事项与故障处理：

    1、控制器输入电压必须与所接灯条输入电压一致。

    2、连接线时注意灯条上三个颜色的负极与控制器输出对应。

3、若控制器不受遥控器控制器时，请检查控制器是否上电、触摸遥控器上的按键遥控器上的红色指示灯是否闪烁。初次使用时若不能遥控请按上述步骤先进行对码。

4、若发现遥控距离变短或是遥控器上的红色指示灯变暗时请更换电池。

5、若灯条亮的颜色与遥控色环颜色不对应时，请检查LED灯与控制器的接线。如按红色LED灯亮绿色，按绿色LED灯亮红色，说明红色灯与绿色灯接线对换了。
