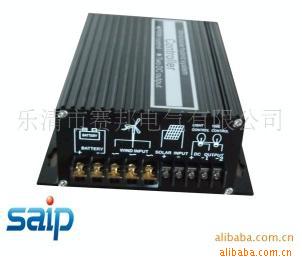

风光互补控制器

一．产品概述：

我司风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补发电系统和风光互补监控系统；能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电。

二．产品特点：

1.限流/限压功能：

1）限流：本控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采用限流充电。也就是当风机和太阳能总充电电流小于限流点时，风机和太阳能的能量全部给蓄电池充电。当风机和太阳能总电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。

2）限压：在蓄电池电量较高时，采用限压充电。也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。

2.对风机的控制：对于特定的风力发电机，本控制器可以实现精确的转速控制，即可设定停机转速，当风力发电机超过此转速后，控制器将停止风力发电机运行，10分钟后再自动恢复风力发电机运行。

3.显示功能：我司根据风光互补显示系统，设计定制专一的液晶模块，可以显示：

3.1电压：蓄电池电压、风机电压、太阳能电池板电压

3.2功率：风机功率、太阳能电池板功率

3.3电流：内置高精度电流互感器，显示电流精度为0.1A.风机电流、太阳能电池板电流、蓄电池充电电流及电量状态。

4．保护功能：控制器具有完善的保护功能，包括：太阳能电池防反冲、太阳能电池防反接、蓄电池过充电、蓄电池防反接、防雷、风机限流、风机自动刹车和手动刹车。

5．通讯功能：我司控制器具有数据传输功能（RS232/485），并配有专用的远程监控软件。该软件可实时监控系统的运行状态，如蓄电池电压、风机电压、太阳能电池电压、蓄电池充电电流、风机充电电流、太阳能充电电流、蓄电池充电功率、太阳能充电功率、风机充电功率、风机转速等。通过该软件可以对系统参数进行设定和修改，同时可以对系统中风机和负载的运行进行控制。

6．低压充电功能：我司根据现有客户及市场需求，增加了控制器低压充电模块。该模块可以使风力发电机在低转速下对蓄电池充电。

7.设置功能：

7．1电压充电点设置：根据不同的风力发电机特性，用户可以设置面板按键或通过通信串口设计风机开始充电电压，只有风机电压大于该风机开始充电电压时，风机才会给蓄电池充电。

7．2 风机卸载电压点：根据不同的风力发电机特性，用户可以通过按键设置风机开始卸载电压点。

7．3 蓄电池电压保护点：可以根据不同电池特性，及用户要求，用户可以设置面板按键对电池的保护点进行设置（过充点/过放点/恢复点）

8．环境适应能力：

设备所使用的元器件均为工业级别，以确保设备在-30℃度环境下能正常工作。








性能特点：

◆ 完善的保护功能，使得系统的可靠性更高

◆ LCD液晶显示功能，可自由查看和设置各种运行参数

◆ 限压、限流充电方式，保证蓄电池始终处于最佳充电状态

◆ 可选风机低压充电功能，充分利用风力发电机、太阳能板发出的电能

◆ 两路直流输出，光控、时控、不间断输出，7种输出控制方式可供选择

◆ 采用PWM方式进行无极卸载，将多余的电能释放到卸荷器上，使蓄电池处在最佳的充电状态

◆ 可同时对多个控制系统进行实时监控，友好的监控界面

◆ 多种通信方式可以选择，实现上位机监控功能。标准通信方式为RS232，可选RS485/以太网/GPRS等方式

◆ 优质的铝合金外观设计，体积小，散热效果好

◆ 欧盟CE认证

技术参数：
