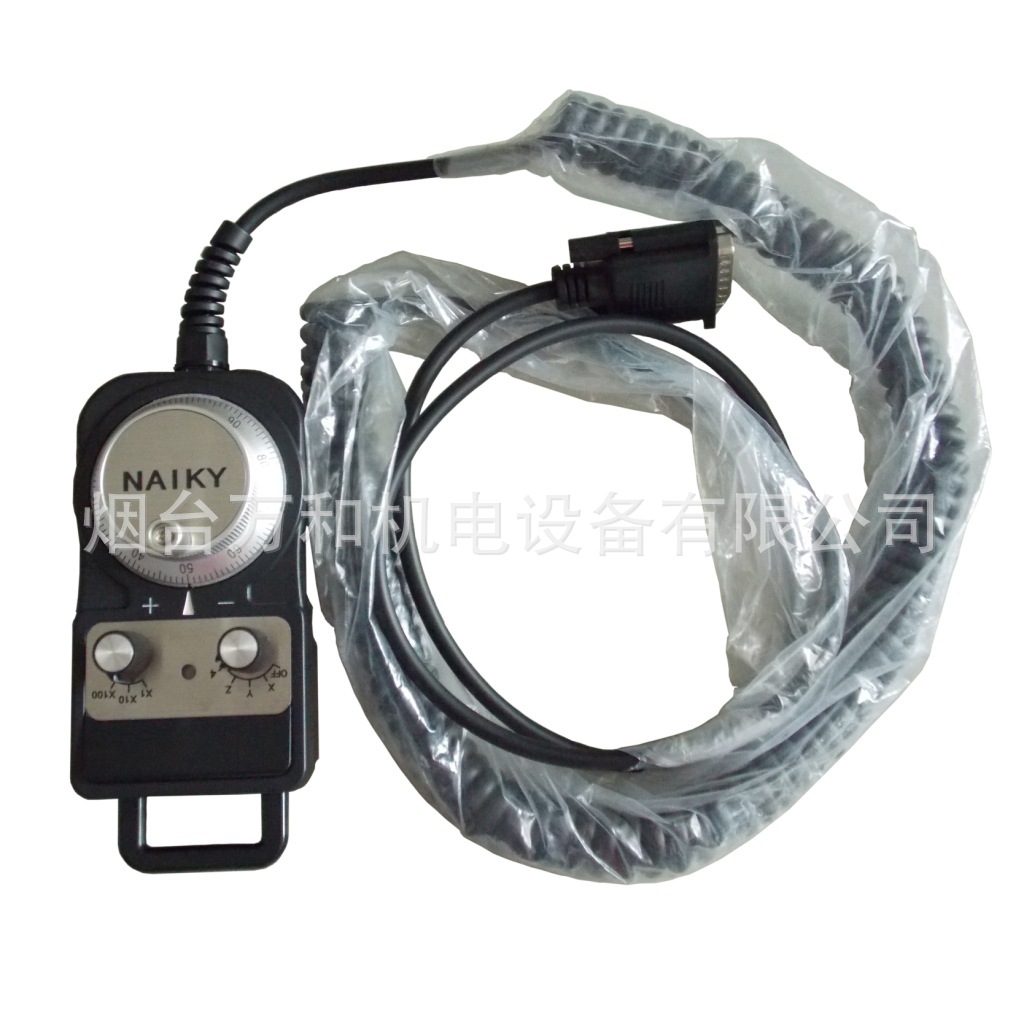

手轮基本信息

型号（1）

NK-MPG-05

型号（2）

NK-MPG-06

长度

119 mm

宽度

64 mm

厚度

73 mm

手轮接线信息

序号

颜色

定义

1

红色

+5～ +15 V

2

黑色

GND

3

黄色

B

4

白色

A

5

花红色

LED+

6

花黑色

LED-

7

紫色

COM

8

青色

COM

9

蓝色

X 1

10

花棕色

X 10

11

灰色

X 100

12

棕色

X

13

绿色

Y

14

粉红色

Z

15

橙色

4

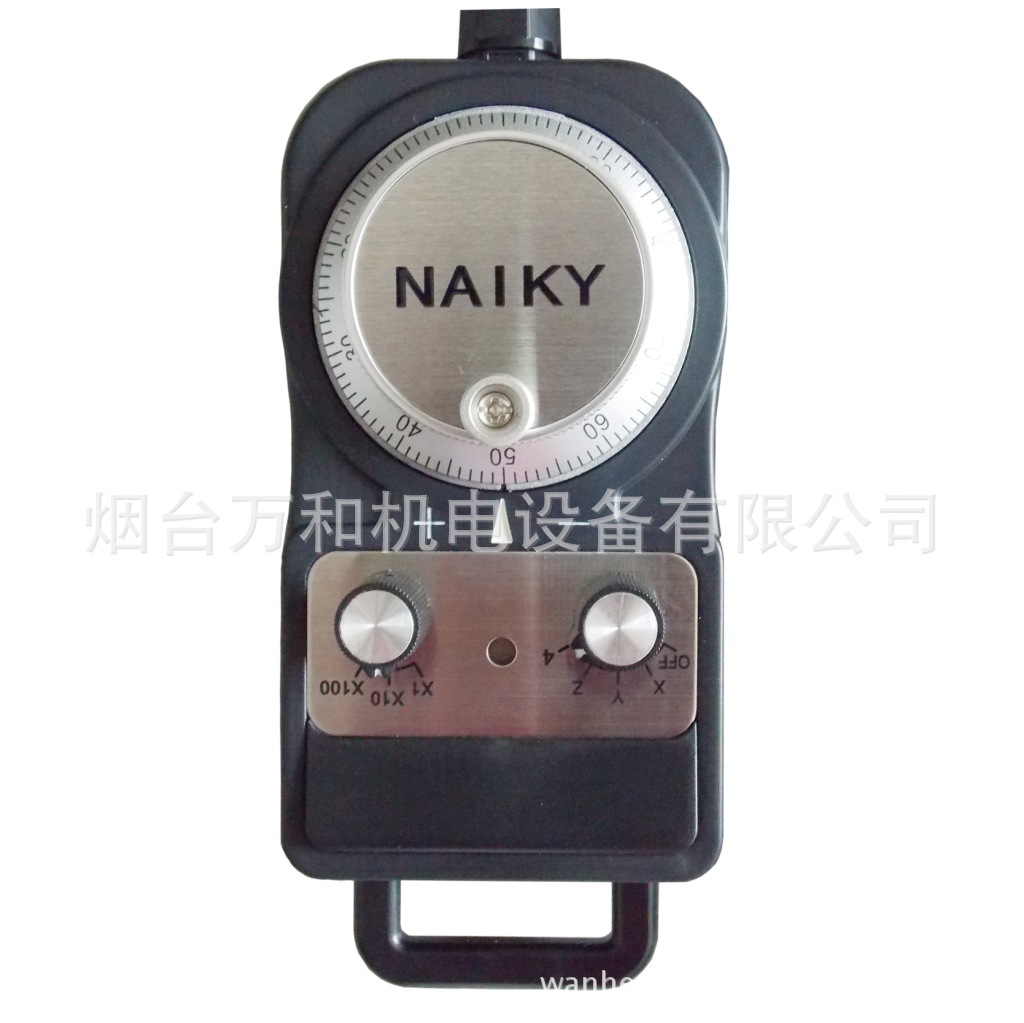

手轮旋钮信息

轴转换旋钮

OFF/X/Y/Z/4

倍率转换旋钮

×1、×10、×100

旋转度

360度 顺时针/逆时针

手轮刻度盘

100细分，1脉冲/格

其它信息

供电信息

24V DC

接口信息

DB-15
