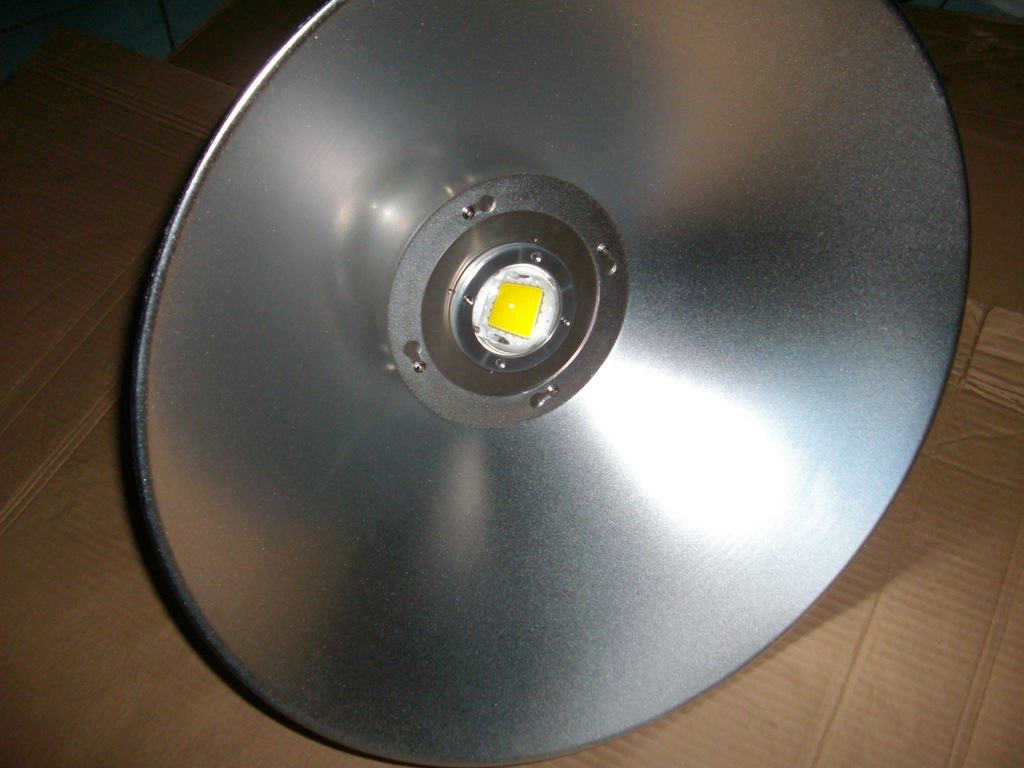

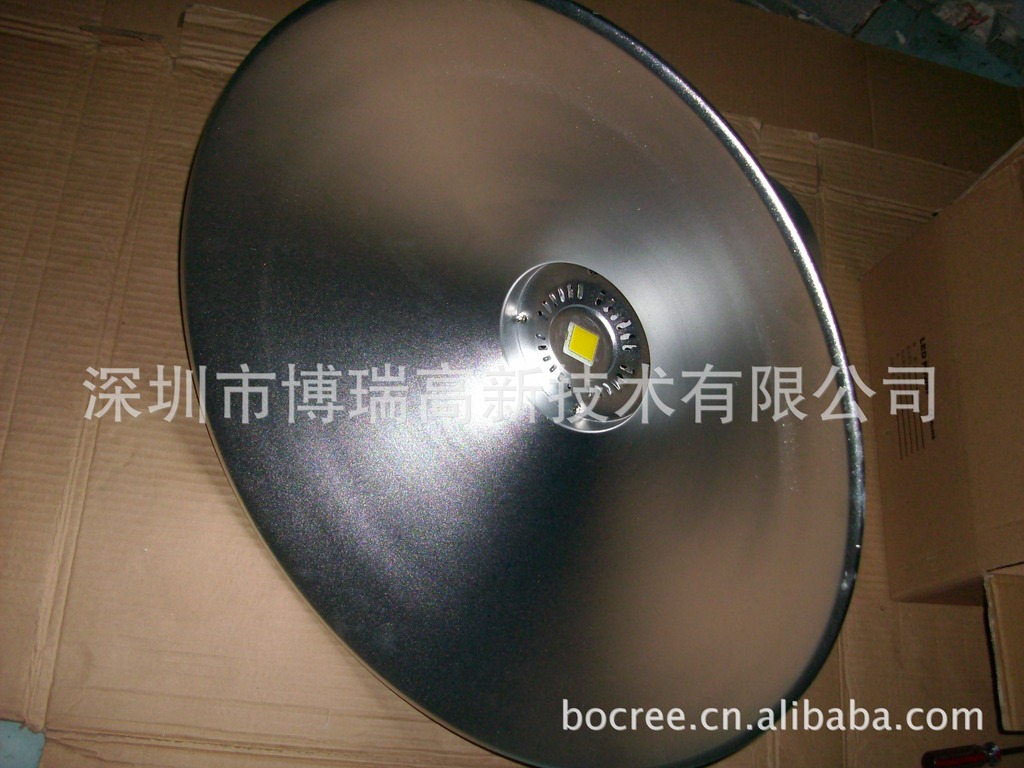

50WLED 工矿灯
【1】产品描述：
【1】采用晶元、普瑞多颗芯片集成封装光源，具有发光效率高、显色指数高、光衰小等特点；
【2】内置高性能LED灯具专用电源，AC90～264V输入，效率＞87%，PFC＞97%，恒压恒流控制，过电压，过负载，过电流保护，防雷击功能；
【3】高导热性铝合金散热器，优质铝合金电器箱，散热良好，强度高，IP62防护等级；小反光杯聚光，大反光罩收集光线达到理想的光照效果；
【4】启动速度1－3秒，无频闪，抗干扰，不含汞等有害物质，节能环保的绿色灯具；

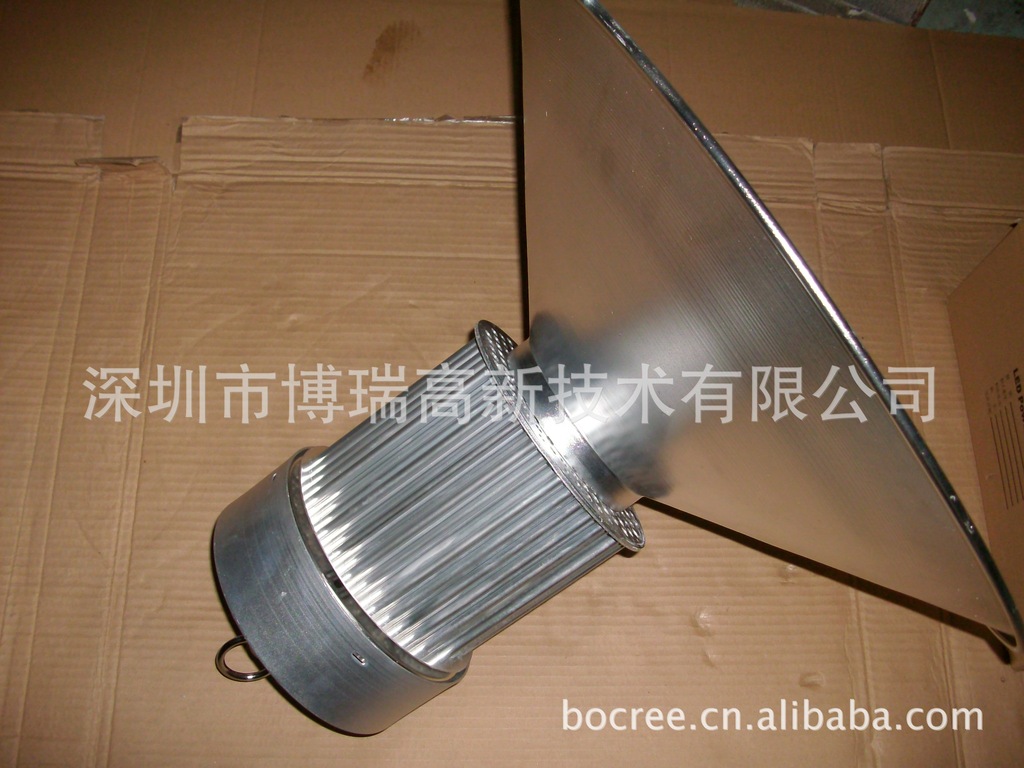

【2】外形、结构特征
外壳材质：铝合金 外壳颜色：
黑色 净重：3.9Kg
单位Unit：mm ±2mm
【3】电器参数
Item No.: | XL-400GK50W |
输入电压 | AC90～264V | 显色指数 | Ra＞70 |
电源频率 | 50～60Hz | 照射角度 | 40° |
功率因素 | >0.97 | LED衰减 | 1～3% / 1,000Hrs |
电源效率 | >87% | LED 色温 | 2700～7000K |
LED电压 | DC18～24V | 工作温度 | -20℃～+45℃ |
LED 功率 | 50W | 防护等级 | IP62 |
总功率 | 57W | 光源寿命 | >35000H |
LED光效 | 70～80lm / W | 电源线 | VDE 3×0.75mm2 |
电源线连接 | 棕→L火线/ Brown→ L 蓝→N零线/ Blue→ N 黄绿→G地线/Yellow or Green→ G |
【4】LED光通量衰减曲线图
1、以上LED衰减曲线数据在环境温度25℃，24小时不间隔常亮老化1000小时后测得
2、LED光通量衰减跟灯具使用环境有关，温度越高，使用时间越长，衰减越快
【5】配光曲线图
【6】照射距离/照度/照射面积
【7】产品包装规格
1、灯体包装Lamp Packing:（L）252*(W) 252*(H) 274mm 1PC/CTN 5.5Kg
2、灯罩包装Reflector Packing:（L）487*(W) 487*(H) 480mm 10PCS/CTN 7.5Kg
【8】使用、安装说明
如图【1】将灯罩正确安装于散热器上,并拧紧固定螺丝
如图【2】将挂钩拧入灯体顶盖,并将持钩固定螺丝拧紧
如图【3】将灯体防脱螺丝拧到合适位置后
如图【4】将灯体悬挂在安装装置上,并拧紧防脱螺丝
如图【5】将安全钢丝挂链悬挂于另一安装装置上
如图【6】将电源线L/N/G三条线正确接入电缆后通电
注意事项
1.安装只允许专业电工操作，安装之前请详细检查灯具有无异常；
2.安装步骤按安装说明进行，螺丝要拧紧，接线方式正确，详细安装说明请按附带的产品说明书；
