东莞市新路标自动化设备技术有限公司

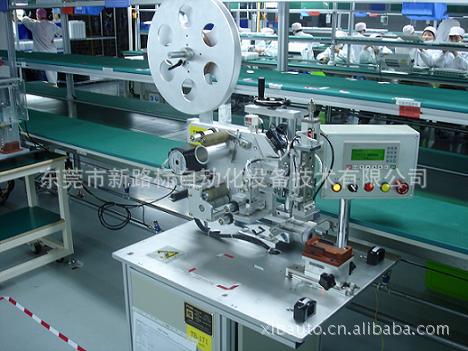

产品名称： 自动贴膜机
产品型号：XLB-05
产品说明：
一.用途和特點
該機是用來將產品保護膜貼合到產品表面。該設備的特點是體積小, 定位簡單可靠, 安全; PLC控制，送料定位采用步進系統控制, 人機界面顯示及操作,控制精度高, 調整方便。運行平穩可靠，维修方便。
二.主要技朮參數
1. 每次只能為一個工作表面貼合保護膜，機台貼合規格可根據貼合的產品尺寸進行設計。
2. 吸頭重復定位精度: ±0.20mm（主要是保護膜來料尺寸偏差）
3. C/T: 6~8秒（机台:5~6s，人工:1~3s）,来料和环景保证良率可达100%
4. 電機功率: 100W 單相220V
5. 壓縮空氣: 0.5±0.05 MPa
6. 整機外形: 740(長)X720(寬)X1600(高) 自动贴膜机
7. 整機重量: 約150kg
三.結構與工作原理
(一) 結構:
該機主要由機架﹑基板組件，吸料貼裝組件，剝料板組件，治具架組件，調整支架組件，收料盘組件，給料盘組件，主動輪組件。
1. 機架主要由主支架、送料滑台支架和電控安裝箱三大部分組成。
2. 基板組件主要用來支撑，安裝其它主要組件。
3. 吸料貼裝組件主要用來保護膜剝离，貼合到產品表面。 自动贴膜机
4. 治具架組件主要用來產品定位，以及角度調整。
5.調整支架組件主要用來調整保護膜與產品貼合時的位置位。
6.收料盘組件主要用來保護膜剝离後定位底纸回收，附助機台送料。
7.給料盘組件主要用來料帶定位，张紧料帶
8.主動輪給件主要用來准確送料。
(二) 工作原理及工作順序:
1. 工作原理: 將保護膜從料帶底纸上自動拨离，並將保護膜精確的貼合於產品規则表面。以保證保護膜與產品之間無偏位，杂質，
氣泡等现象。
2. 工作順序:
工作原理: 雙手啟動-滑台前進-取膜汽缸下降-剝離汽缸后退-貼標汽缸下降-貼標汽缸上升-剝離汽缸前進-壓料帶汽缸松開-（快送料）-慢速送料-壓料汽缸壓緊-再次啟動
四.針對此產品間題點說明
由於保護膜采用刮貼方式由頭部刮向尾部，貼合過程是膠頭與產品之間平行相對運動。如產品有弧面，可能會產生氣泡，貼不到位等現象。
