CP-25冲片机

使用说明书

一、用途

  本机供橡胶厂及科研单位进行拉力试验前冲切标准橡胶试片用。对于类似材料，本机亦可冲切。

二、主要技术参数

1、冲切行程           25mm

2、工作台尺寸         320mm×228mm

3、外形尺寸           320mm×450mm×515mm

4、重量               60Kg

三、结构简述

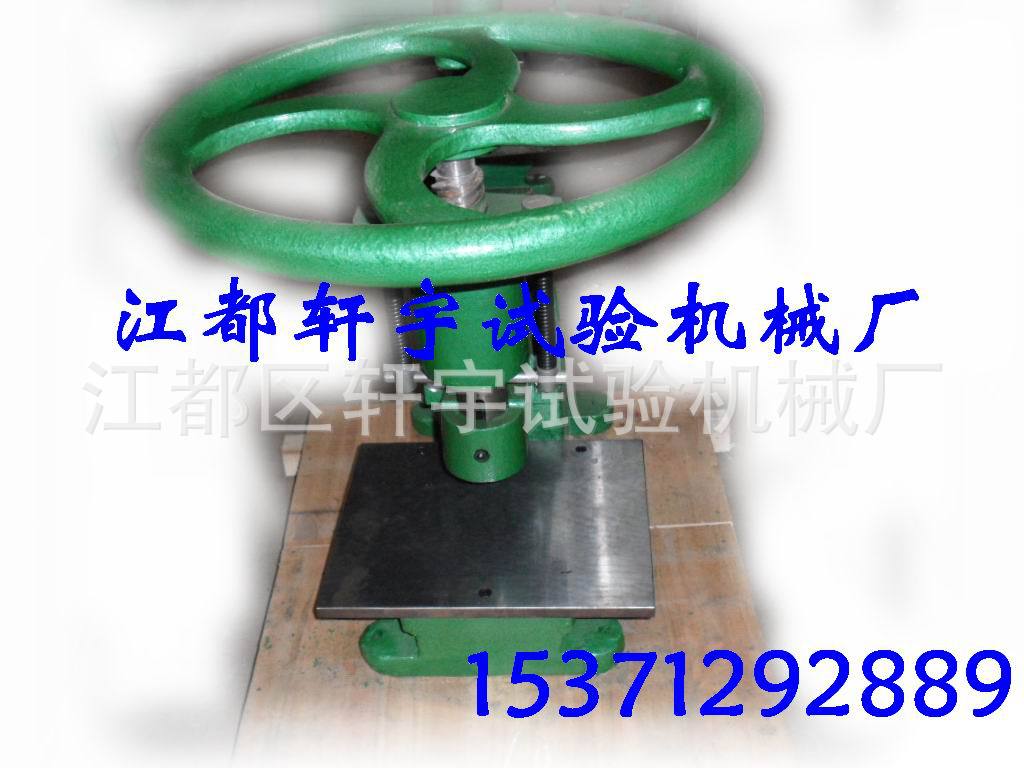

  冲片机主要由：手轮，三头丝杆，机座，弹簧，轴，轴架，平台。（见图1）

机身螺孔中装有三头丝杆，丝杆的上端装有手轮，作旋转丝杆用其下端轴架中套有滑动的轴，上端利用弹簧拉紧，下端平台上可换不同型号的切刀。当旋转手轮时，三头丝杆经滑动的轴带动切刀，可作往复运动，以达到冲切试片之目的。

四、使用方法

（1）在机座平台上放一簿纸板；

（2）将试样坯放置于纸板平面上；

（3）将切刀放在工作台上的试样上，使切刀刃平面与机座平台平行；

（4）旋动手轮压下裁刀即可冲切成标准试样。

  本单位生产有按照GB/T528-92《硫化橡胶和热塑性橡胶拉伸性能的测定》中有关规定的1、2、3、4型标准裁刀。

五、注意事项及保养

1、冲切裁刀刃平面应与工作台平面平行，冲切时裁刀刃面不应与工作台平面接触，以免损伤裁刀刀刃。

2、冲切裁刀经使用后，应涂上防锈油，以防锈蚀。

3、定期给丝杆部分加注润滑油。

4、使用后应用防尘套遮盖，以防油污灰尘浸入。
