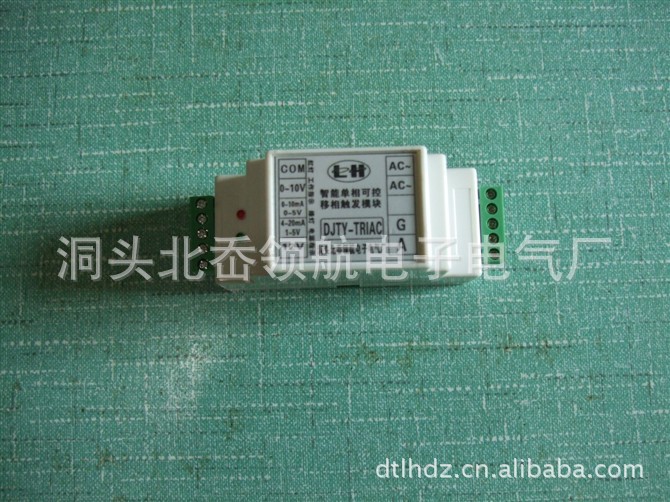

智能单相可控硅移相触发模块
㈠ 概述
移相触发模块由单片机设计，它的原理是根据控制电压CONT的大小（控制信号通常为0-5V、0-10V、4-20mA、1-5V、0-10mA等），输出端产生与电网电压同步的双倍电网频率的移相角a从180°到0°范围内变化的宽脉冲，用以驱动单向或双向可控硅，使交流负载上的电压从0伏到最大值线性可调，从而达到移相调压的目的。触发器内部包括同步相位检测电路、锯齿波形成电路、输入控制调整电路、基准电路、移相比较电路、驱动触发输出电路，以及提供这些电路工作的稳压电源等。产品超小超薄设计，SMT贴片工艺。可与单向、双向可控硅灵活组合，用于半波、全波交流电压调节。可电位器手动控制或电压信号、电流信号自动控制。触发器使用单宽脉冲强触发方式，适应感性负载或阻性负载。
移相触发模块控制电压Ucont(0~5V)和输出端脉冲占空比Y的关系曲线如下：
a．控制电压在0V- Uoff为关闭区域，可靠关闭主电路电压的输出。
b.控制电压在Uoff - Uon为基本线性区域，随着控制电压信号的增大，主电路负载上的电压也逐渐增大；
c.控制电压在Uon - 5V时，为全导通区域，负载上的电压即为电网电压。
㈡单相可控硅移相触发模块分类
此模块触发形式分三种，全部为螺钉压紧式电极，导轨式安装，均有上电缓启动功能。 ①双向可控硅调压型移相触发；
②单向可控硅反并联调压型移相触发；
③单向可控硅半波调压型移相触发；
可控硅移相触发模块的原理是：以电网相位为同步，当改变控制电压的大小(0V—5V)时，内部便产生相对电网电压180°-0°的触发脉冲，通过光电隔离，输出端(A、G)便触发相应的可控硅导通，从而达到移相调压的目的。
由于移相触发模块的控制部分与输出触发端之间光电隔离，因而可以用手动或自动两种控制方式。
1、外形尺寸
2、引脚功能：
两个AC～端接交流电源（单相220VAC或380VAC，客户订货时注明），供给移相触发器的电源和同步基准；
A、G可控硅控制端；
COM端：信号公共地；
0-10V端：0-10V输入控制+公共地；
0-10mA端：0-10mA或0-5V输入控制+公共地；注：内接500欧接地电阻
4-20mA端：4-20mA或1-5V输入控制+公共地；注：内接250欧接地电阻
3个输入控制+信号只识别一个较高控制信号；
移相触发模块的控制部分与输出触发端之间光电隔离；
触发模块有LED电源指示(绿色)和LED输出指示(红色)。
3、移相触发模块与可控硅组成的应用电路图
