曲面模具激光蚀刻机，三维激光打标机，激光蚀纹、咬字和刻字，

以上是针对一款成功案例的描述，如有任何疑问，请直接打我电话，会给你满意答复

袁舒棠  13823518896  13691655259



    海目星独家研发推出的一款3D激光蚀刻机，可以对曲面的模具等其它产品进行快速的打标动作，垂直曲面拉升100MM，可满足大部分产品的曲面打标，打破了激光只能平面蚀刻的传统观念，此款设备针对的产品是五金凹面或凸面蚀刻、塑胶的曲面打标。

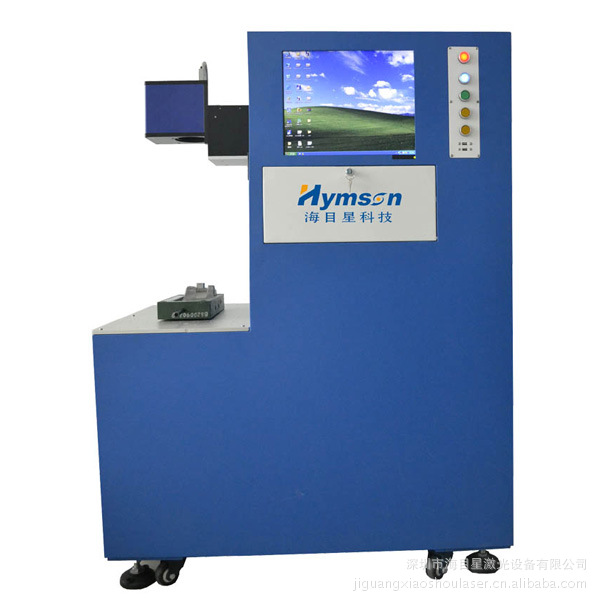

以上机型图属实物拍照，由于产品更新换代的原故，现产品可能不同，请以实物为属。

三维蚀刻机介绍

一、功能介绍



1、三维曲面的文字、纹理、图案激光打标



①根据被加工三维曲面的形状,自动调节激光焦距



②适合任意形状在参数要求范围内的三维曲面和不同平面的打标



③适合曲率骤变的三维曲面和不同平面的连续打标



④消除了投影方式打标文字变形的现象



⑤高度的加工一致性和重复性



⑥兼备二维平面打标的功能



⑦能加工塑料、模具、五金等材料的曲面和不同平面零件



⑧可以加工部分垂直面（前提加工幅度大于200mm）



⑨激光器工作时间超过10万小时



2、三维曲面和三维浮雕的激光立体蚀刻



①三维曲面立体图案的蚀刻（支持三维DXF和STL格式）



②蚀刻深度0.005～3.0 mm（根据材料、工艺要求和激光器功率的选配而定）

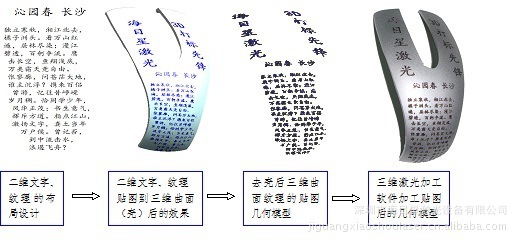

3、三维曲面打标的主要工艺过程







1.二维文字、 纹理的布局设计



2.二维文字、纹理 贴图到三维曲面（壳）后的效果



3.去壳后三维曲面纹理的贴图几何模型



4.三维激光加工软件加工贴图后的几何模型

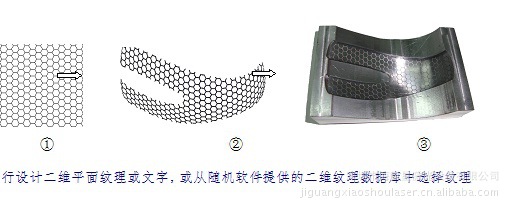

           4、激光蚀纹、咬花和刻字的工艺过程









    ①自行设计二维平面纹理或文字，或从随机软件提供的二维纹理数据库中选择纹理



②利用随机提供的三维贴图软件，生成与模具型腔三维曲面一致的贴图几何模型



③随机提供的三维激光加工软件识别贴图几何模型后，可开始激光蚀刻加工模具



 ，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，



二、详细参数说明







技术指标	技术参数	单位	备注
平均功率	20	瓦	IPG-YLP-20
波长	1064	nm
光束质量	1.2~1.5	系数	M2
功率密度	25	KW
光斑直径	45~65	µm
重复精度	±0.002	Mm
打标曲面角度	±30	度	曲面弧度
打标速度	3000	Mm/s
三维可变幅度	0~100	mm
整机功率	800	瓦	低于1KW







 ，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，



三、要求介绍



1、三维纹理表面加工需要相应三维DXF格式图档。

2、三维浮雕加工需要相应三维STL格式或者IGS格式图档。



图档的补充说明，例如：需要加工成凸出模则需要凹的图档，要求加工的形状和图档是相反。图档的形状便是激光加工的形状。



3、激光器主要以光纤为主，加工材料也是以光纤所能加工的金属和非金属为主。金属材料主要有：铝、铝合金、镁合金、铁、不锈钢、部分合金钢、铜合金等；非金属材料主要有：大部分工程塑料、PVC、ABS、PA、有色亚克力PMMA等

，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，

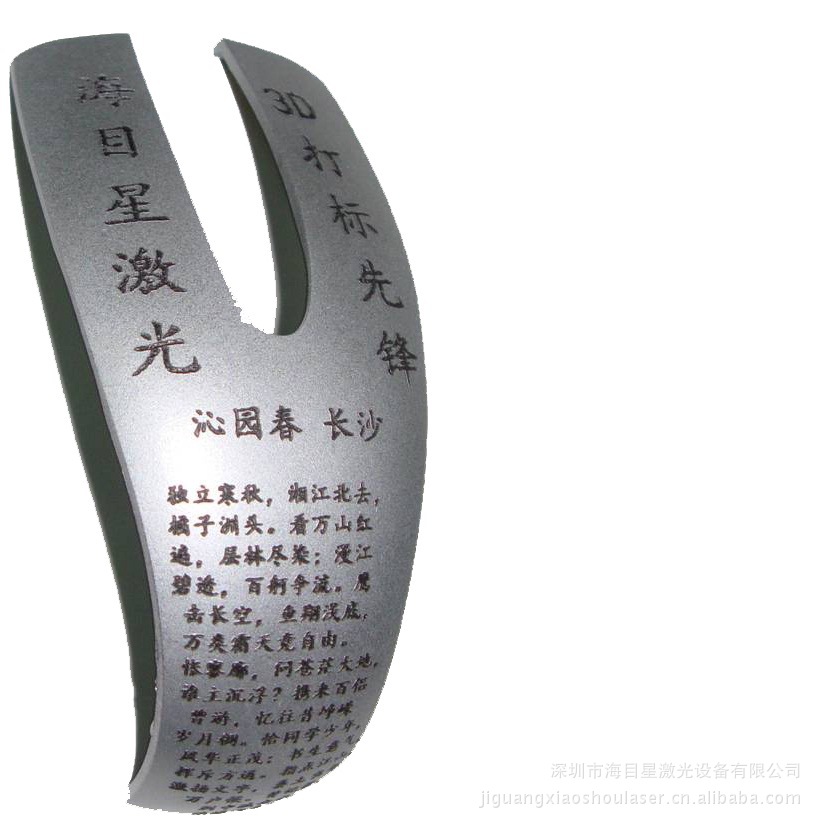

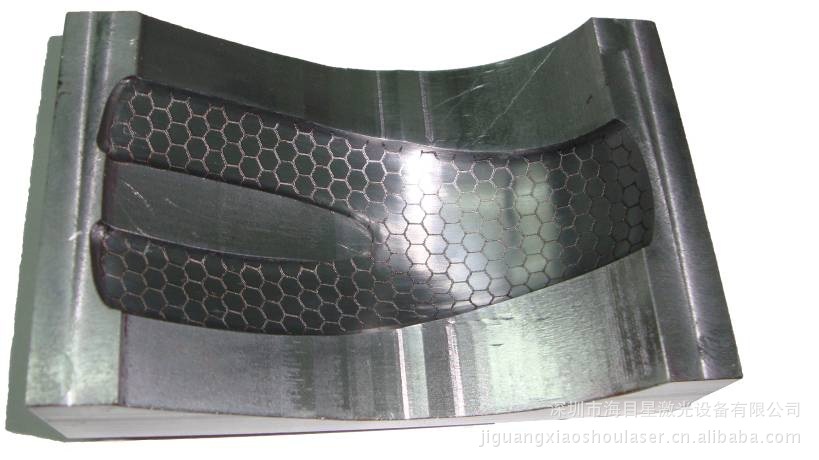

四、效果图片：


以上只是部分产品的部分效果图，如想了解更多关于这款激光打标设备的信息.。。。，请通过各种方式联系到我，我将竭诚为你服务！





 ，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，







     海目星激光主营：激光打标机、光纤激光打标机、激光喷码机、激光切割机、深雕机、激光打孔机、激光蚀刻机



    海目星有自己独立的激光自动化研发和生产团队，可针对您的产品设计适合您生产的配套自动化设备，和您生产线对接，为你节省人工和成本。。。。。



    应用行业： 导光板模仁蚀刻、手机制造、数码品外壳、微电子、汽车零配件、医疗器材、钟表眼镜、塑胶五金、珠宝饰品、建材卫浴、LED灯、日用品、包装行业等
