DVL-800型室内智能空气质量控制器说明书
一、产品简述
DVL-800型室内智能空气质量控制器是一款多功能型的家具智能空气质量、环境监测控制产品，能实时有效的监测室内空气质量及温湿度的实时变化情况，并智能控制新风系统对室内空气质量及环境进行调节，始终保持室内空气质量及环境的最佳状态。控制器实时数字显示室内VOC气体浓度和温湿度数据，让用户可以随时掌控室内空气环境质量。用户也可以根据个人要求自行手动设定VOC浓度及温湿度报警参数，控制器可以根据用户设定的参数运行新风设备，使室内空气质量及环境贴合个人特定要求。
二、监测对象
1、挥发性有机气体(VOC)浓度：0－99.9ppm
室内空气中的甲醛、苯、氨气、氢气、酒精、一氧化碳、甲烷、丙烷、甘烷、苯乙烯、丙二醇、酚、甲苯、乙苯、二甲苯等有机挥发气体、香烟、木材、纸张燃烧烟雾等；
2、室内温度：0℃----+50℃
3、室内湿度：5％RH----95%RH
三、功能及特点
★内置高灵敏度半导体空气质量传感器
★实时数字显示室内总有机挥发物（VOC）浓度；
★实时显示室内温度；
★实时显示室内湿度；
★可根据VOC浓度、温度、湿度自动调节新风系统运行状态；
★四种工作模式可供选择；
★风机转速三档调节，手动停止；
★可手动设置空气质量中VOC浓度及温湿度报警点；
★三色背光显示当前空气质量级别；
★声报警提示功能；（当用户手动设置时，如果污染系数过高，则启动声音预警功能）
★时间和星期显示功能；
★风机控制三种方式看选择，适应单速、双速、三速风机。
四、使用说明
- 开机。
长按“POWER”键1秒开机，蜂鸣器长响一声，液晶全屏显示，绿色背光点亮，默认状态为自动模式。VOC浓度2分钟内预热先不显示，预热完成后显示实际的VOC浓度，然后根据实际浓度显示背光的颜色及启动风机对应风速档位；
温度和湿度开机显示实时数值，时间默认为“00:00”，星期默认为“星期1”，周日显示为“日”；
- 模式选择与设置。
按“SET”键，进入模式选择，当前设置的模式功能闪烁，通过“▲”和“▼”键选择需要的模式功能，再按“OK”键确认返回，当前的模式功能字符停止闪烁；
- 自动模式
自动模式下，风机启动根据室内VOC浓度相应启动风机档位：
低于5PPM时风机停止，绿色背光点亮，污染等级1-2格；
大于或等于5PPM低于10PPM时风机低速运行，黄色背光点亮，污染等级3-5格；
大于或等于10PPM低于20PPM时风机中速运行，黄色背光点亮，污染等级5-7格；

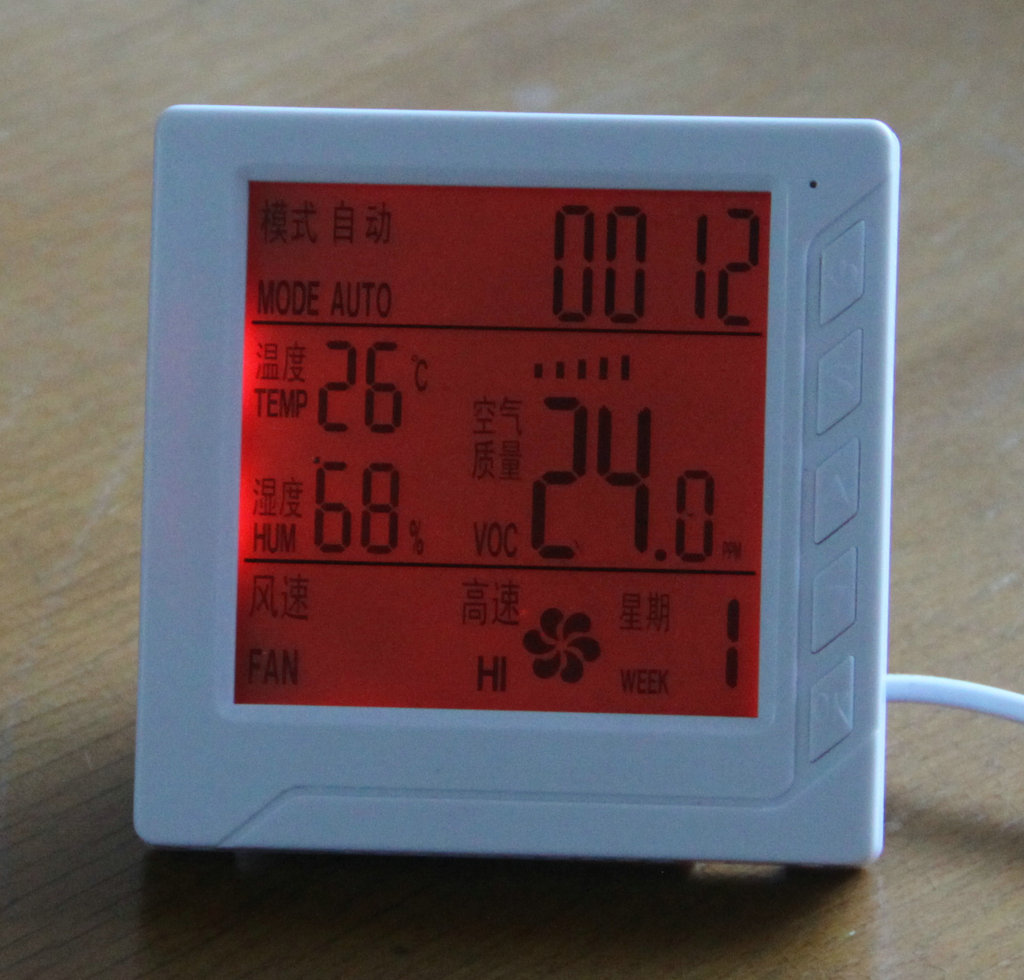

大于或等于20PPM时风机高速运行，红色背光点亮，污染等级7-10格。
- 排风模式
排风模式下，风机默认低速运行，通过“SET”键选择，风速字符闪烁，通过“▲”和“▼”键选择风机的风速，然后再次按下“OK”键确认返回，当前的风速字符停止闪烁；
- 定时模式
定时模式下，风机根据用户设定时间启动及停止。选择定时模式的时候，首先“开ON”字符和时钟分钟“00”字符闪烁，通过“▲”和“▼”键调整分钟设置，确认分钟后，按“OK”键进入小时设置，小时“00”字符闪烁，通过“▲”和“▼”键调整小时设置，完成后按“OK”键确认然后进入到关机设置。
此时“开ON”字符停止闪烁，“关OFF”字符和时间分钟“00”字符开始闪烁，通过“▲”和“▼”键调整分钟设置，确认分钟后，按“OK”键进入小时设置，小时“00”字符闪烁，通过“▲”和“▼”键调整小时设置，完成后按“OK”键确认返回，此时“关OFF”字符停止闪烁。
附注：在不是“定时”的模式下，时间正常显示，但是不显示“定时”和“开ON”及“关OFF”字符。
- VOC浓度、温度、湿度报警设置与时间、星期设置
按“SET”键，首先进入VOC浓度报警设置，通过“▲”和“▼”键调整数值，设置完成后按“OK”键确认并进入温度报警设置，通过“▲”和“▼”键调整数值，设置完成后按“OK”键确认并进入湿度报警值设置，通过“▲”和“▼”键调整数值，设置完成后按依次按“OK”键确认并进入到时间和星期的设置，通过“▲”和“▼”键调整时间和星期。
VOC浓度、温度及湿度的报警设置在“自动”模式下有效，风机启动以首个报警的项目为准，所以用户在设置时，为了区分某个项目的重要性，可以把另外的两项设数值设置到最高，这样风机的启动就会以设置值较低的那个项目为准。
出厂时自动模式下的报警值为：VOC浓度的默认值为5PPM；温度的默认值为50摄氏度；湿度的默认值为95%RH。
- 其它功能
短按“POWER”键，背光熄灭，再次短按背光点亮。（此处修改为：短按“POWER”键开机，背光点亮，延时2分钟后背光熄灭，然后按下“SET”“▲”和“▼”及“OK”任意键点亮背光，点亮背光2分钟内如果不做设置的动作，则背光自动熄灭。背光是根据空气质量显示对应的颜色。）
附注：a.每次按键操作都伴有“B”的一声。
b.每次操作选择字符闪烁等待时间为15秒，如果用户在15秒内没有按下“OK”键确认，则自动退出返回到未设置前选项内容。
c.目前控制器的按键分别是：“POWER”“SET”“▲”和“▼”及“OK”5组按键。
五、技术参数
1、额定电压：AC220V 50/60Hz
2、待机功耗：<1.5W
3、控制功率：200W
4、过流保护: 5A熔断
5、输出接口：三速/双速/单速单相风机
6、预热时间: ≤120秒
7、响应时间: ≤10秒
8、恢复时间: ≤30秒
9、工作温度: -10℃--- +50℃
10、存储温度: -20℃--- +60℃
11、工作湿度:≤95％RH
12、存储湿度:≤60％RH
13、产品尺寸：86*86*54mm
14、使用寿命:≥10年
