本系列对焊机是一种专门焊接黑色金属丝及有色金属丝的专用设备。它设计合理、质量可靠、不用任何焊剂可方便焊接。操作方便，工作地点灵活，焊工容易掌握。顶断力、钳口距离、电流大小可根据需要方便调整。焊件夹紧于电极上,  可自动送料焊接和手动送料焊接。 本机最大特点：
①价格低廉；
②故障率低；
③成型好、效率高。UN系列对焊机是拔丝、制钉、电缆、电线、钢丝绳、建筑、予制品、橡胶厂家的得力助手，是有色金属丝、棒、排及某些合金材料接触对焊的理想高效节能设备。

UN-1-5-7-7 -2 型对焊机

（一）技术数据

　（二）结构概述

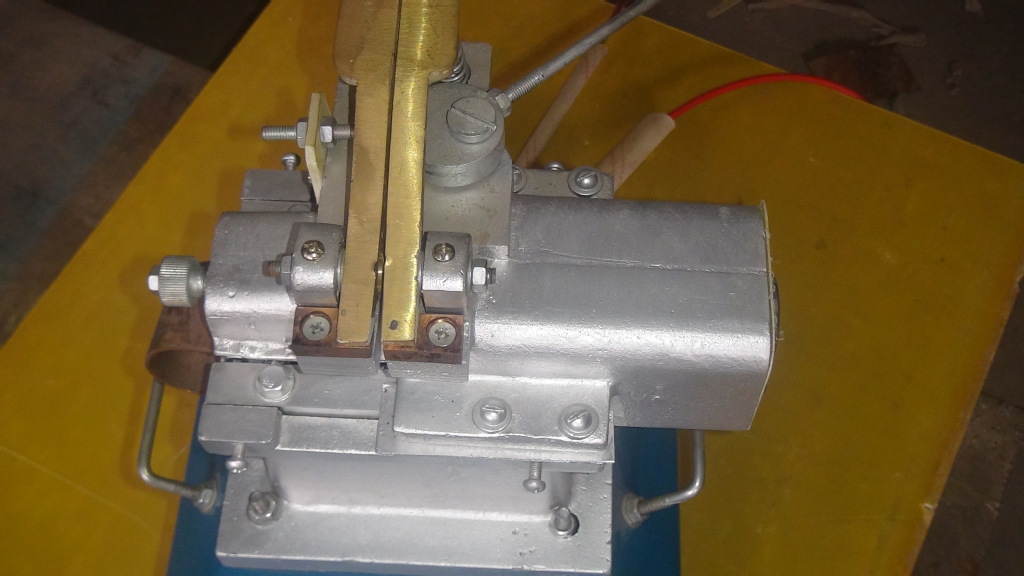

本系列对焊机结构主要由变压器、固定电极座、移动电极座(即钳口）、焊接送料机构（加压机构）及控制系统等组成。

焊接机构部分包括固定电极和移动电极两部分, 移动电极在两个导轴上，依靠操纵手柄的旋转而左右移动。

钳口利用偏心扳手加压，使焊件夹紧于电极上，压力的大小可以旋转大手柄得到适当的调节。

移动电极可完成焊接时所需要的熔化及挤压过程。主要包括进给手柄、调距螺钉、顶簧螺丝和弹簧等。

旋转进给手柄可使移动电极在两极限位置中获得15毫米以上的工作行程，旋转调距螺钉可以改变两电极间的距离，调整顶簧螺丝可获得适当的顶锻压力。

变压器为壳式，它由大按钮开关切断与接通电源，焊接时按焊件大小调整分头开关的档位来得到副线圈所需要的空载电压，左右电极分别通过多层铜皮软联与焊接变压器副线圈联接。

（三）使用方法

焊接前按焊件之形状调整钳口距离，焊件夹紧于电极之上，并使两焊件中心线对正，调整钳口距离（一般焊件截面大伸出长度大，反之就小），焊接时将焊件端面加工，以保证良好接触，选好适当的电流档位，转动进给手柄使钳口得到最大距离，然后将焊件夹紧于电极上，再将进给手柄放回原处，按下开关，电源接通，低压大电流就从焊件通过，使焊件瞬时熔化，在弹簧的作用下能自动送料加压，当焊件因塑性变形而缩短，达到规定的顶锻留量时，松开按扭，此时焊接完成。
