迪斯恩科技DSE-1-1环保型高磷化学镀镍工艺

本DSE-1-1高磷化学镀镍工艺的特点：

（一）耐腐蚀性优良；（二）镀层为压应力；（三）非磁性镀层；（四）良好的润滑性及耐磨损性能；（五）良好的延展性能 ；（六）稳定性好，寿命长，光亮度好；（七）非晶态镀层 —镀层符合欧盟ROSH，WEEE指令要求。

本工艺是一种中速、环保型高磷量（10.5～13%wt）的全光亮化学镀镍工艺。适合于铝合金、不锈钢、碳铜、合金钢、铜合金以及一些非导电基体上的化学镀镍。其镀层特点是：优良的抗蚀性能、有生产所需的光亮度、非磁性、良好的延展性、低应力、少量或无孔、良好的润滑性和抗磨损性、易于钎接、镀液稳定性好、寿命长。本工艺可用于抗腐蚀性能要求较高的行业，如石油工业、航空、化工工业，煤矿机械。此外，本工艺中不含铅和镉，汞，六价铬。所以可用于食品工业和医药行业的零件加工。和其它化学镀镍层相比应力低，抗磨损和润滑性能好。

本工艺物理性质磷含量，wt%10.5~12.0 熔点(共晶)，℃880 热膨胀系数，um/m/℃13~15热导性，cal/cm/s/℃0.0105 电阻，微欧姆-cm50~100 磁性非磁性硬度维氏硬度kg/mm250g 装载, 76.2μm镀层, 钢 电镀后500 热处理后 4小时, 177℃480~520 1小时, 400℃800~830耐磨性能Taber 研磨器耐磨试验重量损失指数, mg/1000次循环操作电镀后15~18热处理后（1小时, 400℃）4 ~ 8腐蚀性能盐雾试验 (ASTM B117)35℃, 5% NaCl, 25.4μm镀层开始出现腐蚀时间 (小时)2024 铝500+1010 碳钢500+硝酸测试浓硝酸, 42°Be, 60秒, 室温, 25.4μm, 钢表面 通过盐酸测试50% HCl, 3分钟, 25.4μm, 钢表面 通过**+ ASTM 试验在平板上进行, 复杂形状和表面粗糙的物体在短时间内就会产生斑点。ASTM B117 盐雾试验主要是性能试验，用来显示不同工艺之间的差异。它不是防腐性能定量试验。镀层上出现任何污点都视为不通过。

一、产品介绍

本产品是一种环保型半光亮化学镀镍系列工艺，在工程性和功能性用途上都有卓越的表现。该工艺可在材料表面镀上均一的镍磷合金，应用范围广泛。例如铝合金，不锈钢、碳合金钢以及铜合金等不同基材上，也适合非导电体。

二、产品特性

*无铅无镉体系，环保、无磁性、延展性好，内应力低

*光滑，易附着，抗磨损性强、熔点低，可焊接

*磷含量约在10~13%

*稳定性强，使用寿命长、卓越的防腐能力

三、操作

开缸：每1000升建浴

A：65升（80kg）

B：180升 (217kg)

镀槽参数：             范围：               最佳值：

温度：                 85-92°C                 88°C

pH：                   4.6-5.2                 4.8

承载面积：             0.6-2.4 dm2/L           1.2 dm2/L

镍含量：               5.5-6.2 g/L             6.0g/L

次磷酸钠含量           17~23g/L                 20g/L

沉积速率               8~12μm/h

四、开缸

1.用DI水洗干净工作槽。

2.注入约2/3缸体体积的DI水。

3.用气动或机械搅拌加入所需的 A和B，注入DI水至工作所需容量。

4.检测pH值。如有需要，可以氨水（10%）或硫酸（50%）调节pH值。

5.加热至反应所需温度。

五、槽液控制与补加

1. A与C按照1：1的比例补加。

2.使用过程中，通过补加的方式使镍离子含量控制参数范围以内。

3.1000升的镀槽内，每补充1.1L的A液与1.1L的C液可使镍离子含量升高0.1g/L。

4.生产过程中，pH值会下降，以pH试纸或pH计测定pH值，再使用10%浓

度的氨水将pH 值调节至所需范围。

六、分析方法

A、镍离子含量分析方法：

1．取10ml冷却液于300ml锥形瓶中，加入约100ml纯水和大约10ml浓度为25%的氨水，加入少量指示剂紫尿酸铵至溶液显黄色

2.以0.1N的EDTA滴定直至溶液由黄变蓝，记录下EDTA使用量V

镍离子浓度=V×0.587g/L

B次磷酸钠分析方法：

1.取稀释液2ml于锥形瓶中，移取25ml浓度为0.1N的碘标准溶液于锥形瓶中加入15ml浓度为36%的盐酸，盖上瓶盖，于冷暗处静置30分钟

2.取出后加入约100ml纯水，以0.1N的硫代硫酸钠滴定，直至溶液变为淡黄色，加入约5ml的淀粉溶液，溶液变为蓝/黑色，再次以0.1N的硫代硫酸钠滴定直至溶液变为无色，记录下所用的硫代硫酸钠体积V1

3.进行空白实验，记录下空白实验硫代硫酸钠的体积V2次磷酸钠浓度=2.65×（V2-V1）g/L。

七、安装

可用于高温酸性化学镍工艺。建议使用聚丙烯工作槽和线纹聚丙烯工作槽，蒸气特氟纶特级卷带加热器或者低密度电热器。

搅拌：建议使用水平工作杆搅拌或是用功率低的压力鼓风机气动搅拌。加热搅拌的时候要避免局部过热，这可能导致工作槽翻槽。

过滤：建议持续过滤。若要得到平滑的镀层需要使用5微米的过滤材料，若有重力自流进料袋更佳。

八、安全信息及贮存

操作时，穿适当的防护衣物，例如橡胶手套和防护眼镜，以防皮肤、眼睛和衣服接触到A, B, C溶液。若药水不慎接触皮肤、进入眼睛和沾到衣物，立即脱除脏衣物（包括鞋），用水冲洗皮肤和眼睛，至少15分钟；药水不慎入眼需立即就诊。脏衣物再次使用前需洗刷。

A含有硫酸镍；若有镍过敏，药水有可能刺激皮肤。

操作溶液为酸性，操作温度较高，产品需贮存在阴凉、干燥和无霜处。

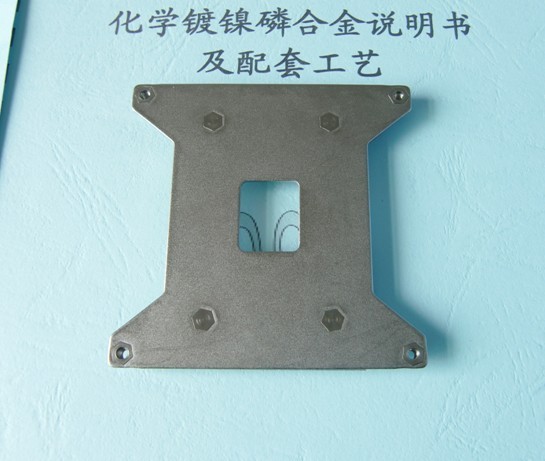

电脑CPU支架表面高磷化学镀镍加工，盐雾时间达24H以上！

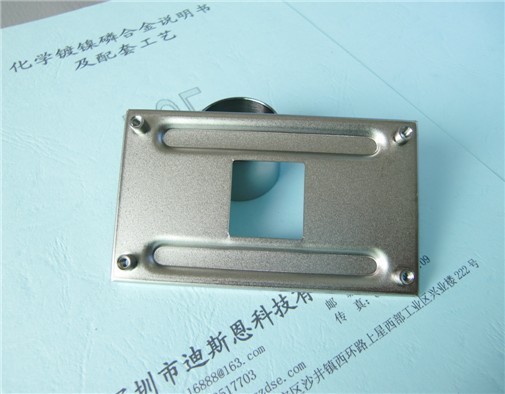

精英电脑主板CPU支架高磷化学镀镍加工，提高零件防锈能力！
