供应25系列连体内侧可打开敞开式拖链,型号规格齐全。欢迎订购

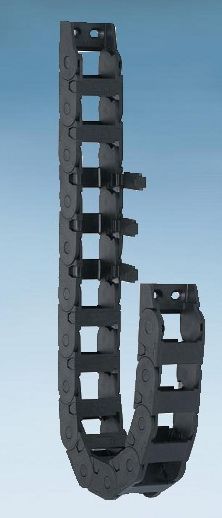

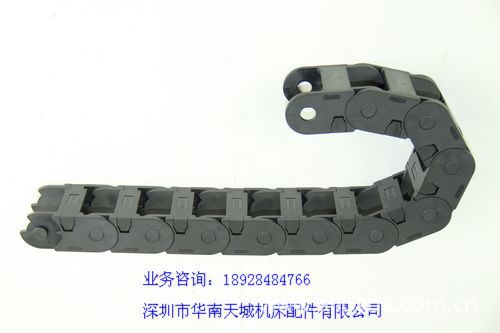

一:拖链图片


二:25系列内侧可开拖链规格
系列 | 内高 | 内宽 | 外高 | 外宽 | 弯曲半径 | 打开方式 | 对应接头孔距 |
25 | 25 | 38 | 35.5 | 53.5 | 55/75/100/125/150/175/200/250 | 内开 | 26 |
25 | 25 | 57 | 35.5 | 72.5 | 55/75/100/125/150/175/200/250 | 内开 | 45 |
25 | 25 | 77 | 35.5 | 92.5 | 55/75/100/125/150/175/200/250 | 内开 | 60 |
25 | 25 | 103 | 35.5 | 118.5 | 55/75/100/125/150/175/200/250 | 内开 | |
三:拖链基本参数
节距:46
每米节数:22
负载能力:1kg/m
四:拖链特点
每节均能轻松自如的打开,便于安装和维修
外形美观、结构坚固、选择性强、噪音低、耐磨、耐压
五:适应环境
JFLO轻型拖链是一款轻型拖链,它只能承载一些稍轻一点的电线缆等(重的可选择我们的HP加强型拖链),主要用于数控机械、纺织机械、玻璃机械、机械手、注塑机机械、木材机械、石 材机械、机械电子设备、起重运输设备的电线、电缆、水管、油管的保护与牵引
六:放置原则
内高:选择内置电缆,油管,气管,水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。
内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。
弯曲半径:选择内置电缆,油管,气管,水管等中最大的弯曲半径作为参考值,并留有10%以上的空间。
应该留有15%的剩余空间,让内置电缆,油管等可以自由活动,在半径方向上对拖链不产生拉力。
直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。
在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆,气管,油管等较多的时候建议使用分隔片。
