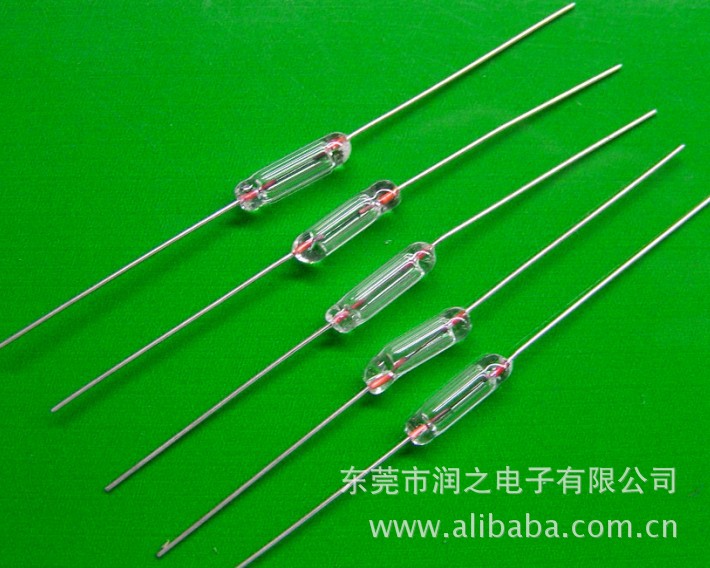

1. 适用范围

本产品适用于各种电子电器内的电路中起过电流保护作用。

2. 相关标准及认证

2.1执行标准：CQC

2.2认证

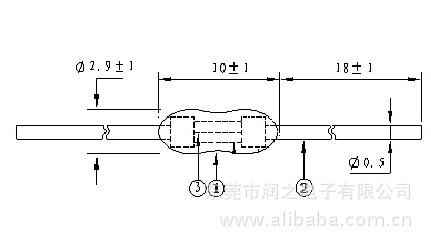

 3. 结构及尺寸（单位：mm）

4.
原材料明细

5. 标示

  5.1 注意

对标示字样大小没有规定。

6. 外观

外观不应有显著的污点、裂纹。

标示应该很容易辨识的。

7. 机械特性

7.1 拉力强度试验

将保险丝固定好后，对保险丝两端引线施加5N的轴向拉力，持续1分钟。

试验过后，保险丝没有任何破损现象。

7.2 推力试验

将保险丝固定好后，轴向施加2N推力，持续10秒钟。

试验过后，保险丝没有任何破损现象。

7.3 弯曲强度试验

（试验条件）

弯曲试验：施加5N 的力弯曲90o。

弯曲回数：往复1回。

试验过后，保险丝没有任何破损现象。

8. 电气特性

8.1 实验条件

所有测试环境温度为25±5℃。

8.2 负载能力测试

当保险丝通过100%的额定电流时，在4小时内不应熔断。

8.3 分断能力

保险丝承受分断能力：50安培使用125伏交流电源。

50安培使用250伏交流电源。

8.4 温度上升试验：通1.0倍额定电流，当温度稳定时（5分钟测量4次，且每次测量值与平均值相差不超过2℃）。

测得熔断体任何部位的温升不得超过75℃，周围环境温度为25±5℃。

8.5 时间-电流特性

9. 环境特性

9.1 使用温度范围

-55℃～125℃。

9.2 保存条件

湿度：相对湿度≦75%平均可以存放3年。

10. 包裝（供参考，可依客户要求进行作业）

10.1
200PCS/小袋、10小袋/内盒、10内盒/外箱(实际装箱依客户订单)。
