一、此全自动智能卷圈机为我公司董事长（哈尔滨工业大学硕士生）精心设计，融合了日本、台湾及国内产品的优点，精工制作外型美观；

二、控制技术先进、运行性能平稳；生产速度快、产品尺寸准确精度高；

三、具备正反转功能，操作简便，省电、高产、生产成本低，深受国内外客户的欢迎，短短几年已销售数千台。

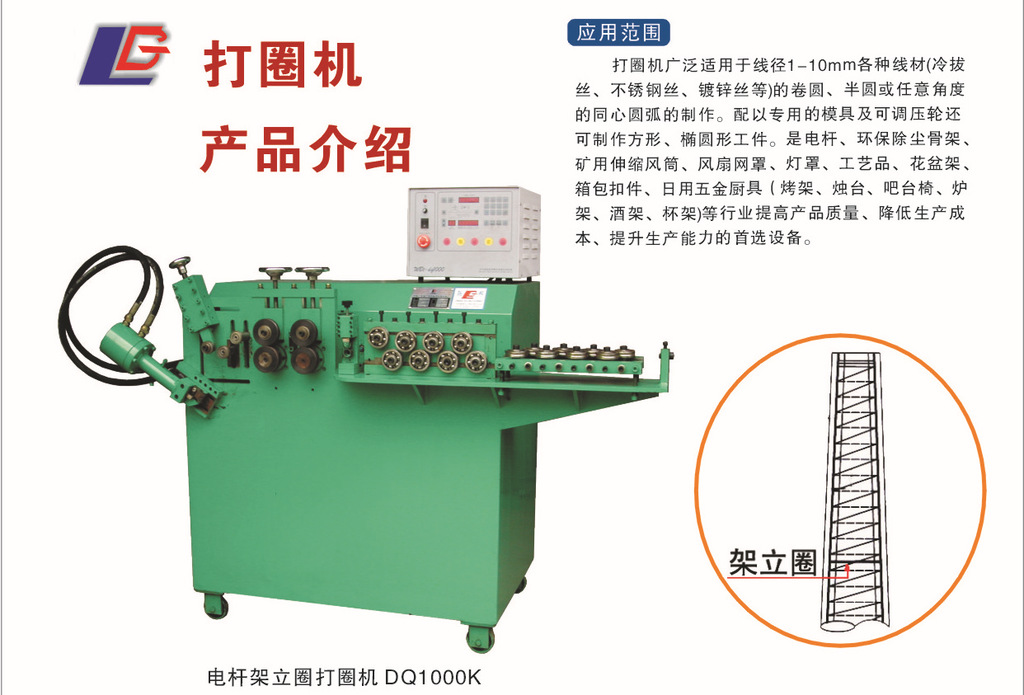

卷圈机适合如下产品（更多不一一列出）：

水泥电杆架立圈、除尘骨架、烛台（半圆）、酒架、空调网罩、烛台、吧台椅、矿用伸缩风筒、烤架等......







卷圈机技术参数：

输入电压	3相380V
适合范围	卷圈机用于线径1-10MM冷拔丝、不锈钢丝、镀锌丝打圈，可打整圆、半圆、任意角度的同心圆弧，直径任意可调
输入功率	2.2KW
精度	±0.5-1
速度	20 m/min
外观尺寸	870×1650×1440mm
线径	Φ2-Φ4	Φ4-Φ5	Φ5-Φ6	Φ6-Φ7
圈直径（mm）	Φ55-Φ600	Φ80-Φ700	Φ100-Φ800	Φ130-Φ850

以上参数针对圆形线材，其他线材参数参考本厂提供标准。



卷圈机性能特点：

1、全自动卷圈机控制器为我公司自主设计生产，采用单片机集成控制，触摸式开关任意调节参数，15种参数存储功能，数学显示，节省时间，方便管理，提高生产效率。

2、液压马达直接驱动，扭矩477Nm的摆线马达，无需齿轮助力，可减少齿轮间隙，精确度更高，输入功率2.2KW，送线平稳，快速准确，具有正反转功能，易于调整。

3、专业设计制造油压站，油压稳定，速度可调，电磁油阀，油泵，油泵电机采用台湾产品。

4、六位数码计数器，可设置产品数量，打完即会自动停止，并装有呼叫功能。

5、编码器采用日本进口，测数准确。

6、设有通水装置，保持油温稳定，避免炎热的天气及长时间工作使油温过高，进一步保证产品精度及不间断工作。





1、三相交流电机：三相（三根火线）380V、2.2KW、50HZ交流电机。

2、慢速阀：机器工作时分快速和慢速两段速度，慢速阀是控制机器慢速送线的油阀。

3、正转阀：正转阀也即快速阀，是控制机器快速送线的油阀。

4、卸荷阀：控制油路中抽油或回油的油阀。

5、三相交流电机接线端子盒：电机的接线盒，盒内有接线端子，星形接法或三角形接法。

6、阀体（阀座）：控制油路流向。

7、切刀阀：控制冲切铁线的油阀。

8、反转阀：手动状态下控制送线轮向后反转。

9、油表：油箱的油量指示。

10、注油孔：加油孔。

11、放油口：释放液压油口





卷圈机的日常维护非常方便！



1、机器不用时请切断电源，禁止长时间通电后使用。

2、本机外壳要可靠接地。

3、定期（三个月）检查油箱中的液压油量，油量不够时，请加68号抗磨油（油面超过冷却水循环铜管为宜）。

4、定期（二个月）拆卸过滤器并清洗干净。

5、本机必须保持在干燥，通风良好，无灰尘的环境下工作。



卷圈机结构简图

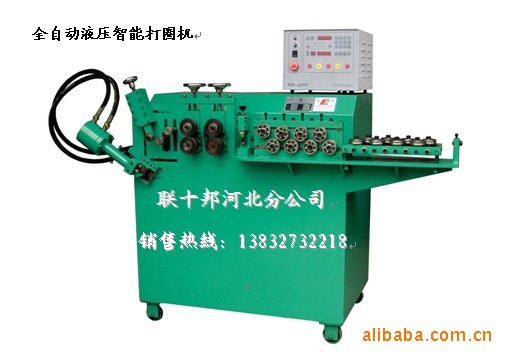

下面来一组卷圈机细节实拍图









附打圈机质量检测报告书,请放心购买和使用！


常与卷圈机配套使用的设备：气动对焊机



气动对焊机性能特点：

    1、气动对焊机是用电阻对焊的方法将两工件端面始终压紧，利用电阻热至塑性状态，然后迅速施加顶锻压力(或不加顶锻压力只保持焊接压力)完成焊接的方法。

    2、焊接变压器专业设计制造（全铜线包），焊接稳定，飞溅小。

    3、焊接过程简单，放好工件，脚踩开关即可，焊接效率高。

    4、焊接后接头光滑．毛刺小。

    5、结构设计精巧，对粗细不一的工件焊接容易调整。

    6、专用的对焊机控制电路，确保焊接质量。

    7、主要用于小截面(小于250mm2)金属型材(如铁线，管材等)的对焊。



气动对焊机技术参数：

参数 型号	额定功率 KVA	电压 V/HZ	最大顶锻力 kgf	焊接直径 mm
UN25Q	25	380/50	250	1---8
UN40Q	40	380/50	250	1---10
