金属、非金属切割设备专用直线运动模块

1.

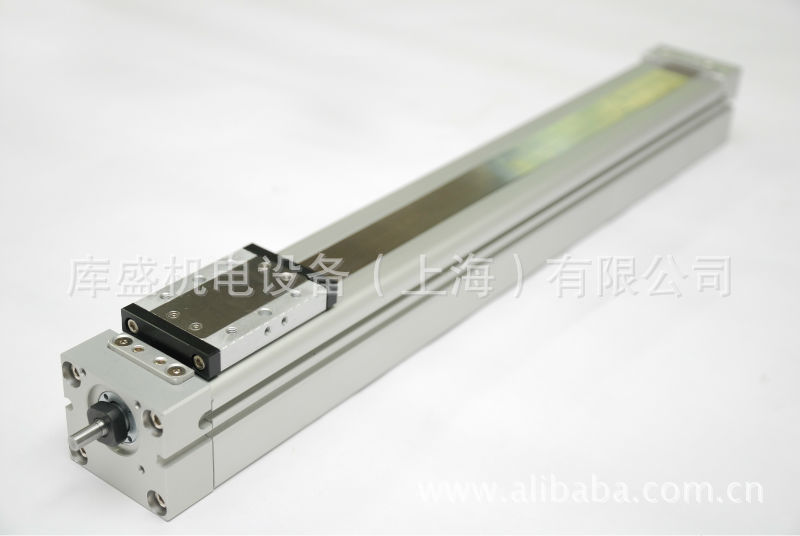

同步带驱动直线运动模组

-同步带驱动，线性导轨型设计

Belt driven with linear guide design.

单轴机械手在国内又常称之为精密电动滑台，伺服滑台，直线模组，线性模组，XYZ机械手臂，单轴机器人，XY table，XY工作台等。
    单轴机械手精密电动滑台一般通过伺服电机或者步进电机驱动，用以实现精确定位，工件定位，工件移载和搬运等动作。
    最常用的有滚珠丝杠传动和同步皮带传动等结构样式。

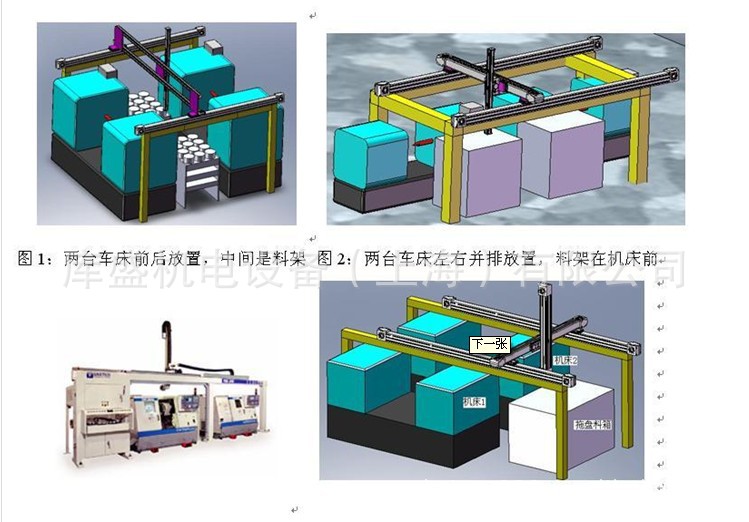

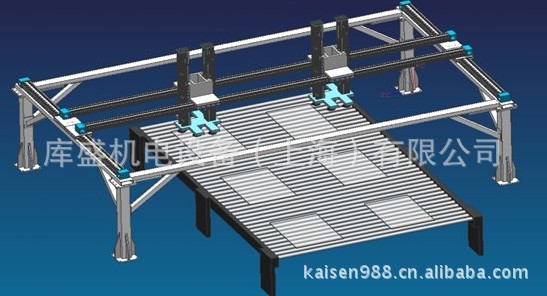

    根据使用要求，单轴机械手|精密电动滑台可以实现XYZ多轴组合，搭载成XYZ多轴组合机械手臂或直角坐标机械手，实现空间的定位 ，
    移载，搬运等各种功能

-不锈钢防尘盖型，适用于洁净室Class 10

Stainless Strip Dust Cover Type, suitable for Class 10
-耐磨铝合金材料延长使用寿命

   Long lifetime by using wear-resistant aluminum alloy.
-最大速度高达5米/秒, Max Speed 5000mm/sec
-最大导轨长度高达 / Max rail length = 4000mm
-重复定位精度 / Repeatability = +/-0.05mm

-规格/ Model QL 60、80、100

-性价比高/Economical in price.

2.

滚珠丝杆驱动直线运动单元-直线模组

-滚珠丝杆驱动，线性导轨型设计

Ballscrew driven with linear guide design.

-转造滚珠丝杆/ Rolled Ballscrew

  16x05, 16x10, 25x10, 25x25, 32x32

-研磨滚珠丝杆 / Ground Ballscrew

TPC直线定位单元是由侧装硬质圆柱钢滑轨的方形铝材结构组成的，滑块通过滑轮与滑轨耦合；同步齿型带推动滑块实现直线运动。同步齿型带的张力可以通过滑块上简单的螺丝调整装置方便的实现，这个装置同时也可用于调整两个或多个定位单元的平行度。
适合定位长度：最长6000㎜。
滑块安装：T形条板，螺纹孔。
单元安装：通过支撑板上的T 型槽，或安装装置
同步带类型：内置钢丝加固型HTD同步带齿型带，当改变方向时不产生反向间隙。
重复定位精度：±0.1mm。
最大速度：6m/sec

16x10、16x20、20x10、20x20

-耐磨铝合金材料延长使用寿命

  Long lifetime by using wear-resistant aluminum alloy.
-最大速度高达1米/秒, Max Speed 1000mm/sec
-最大导轨长度高达 / Max rail length = 3000mm
-重复定位精度 / Repeatability = +/-0.025mm

-规格/ Model LRS 80、100、120、166、210

-性价比高/Economical in price.
