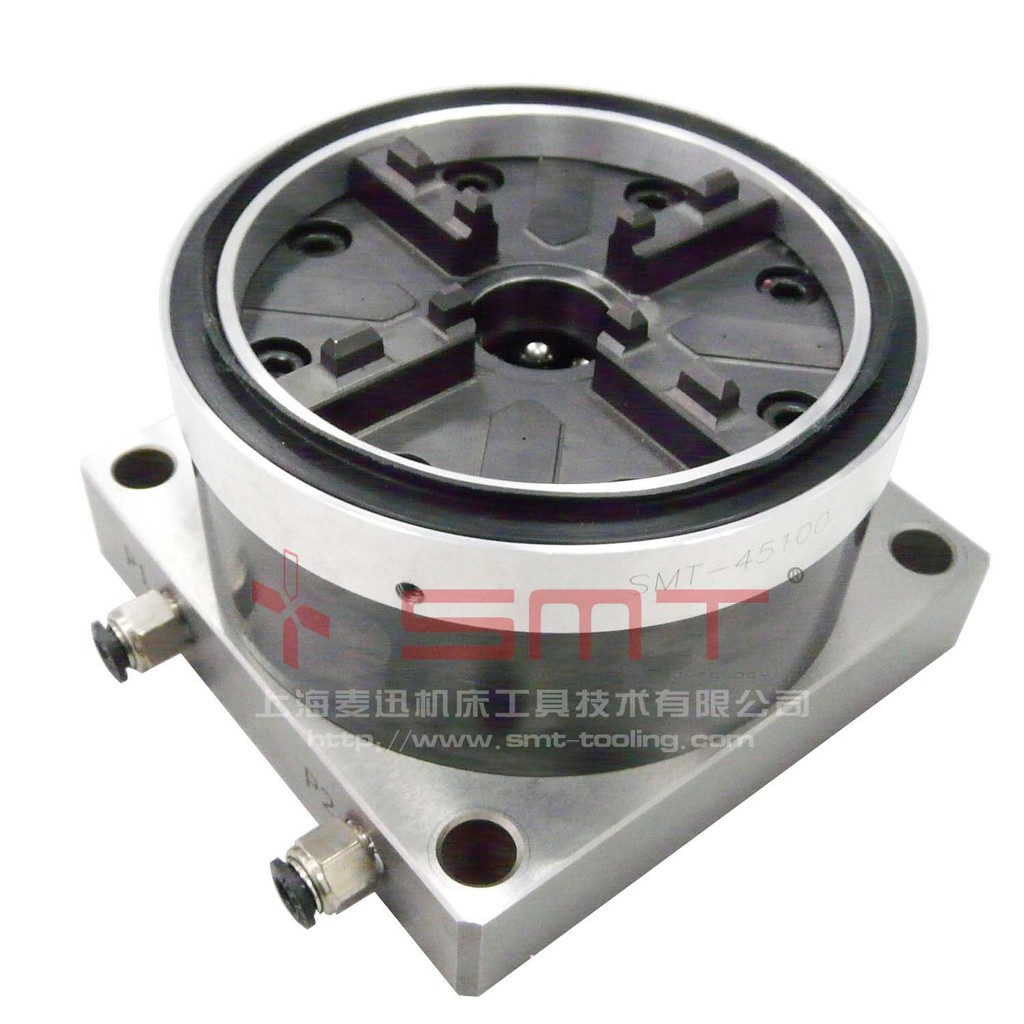

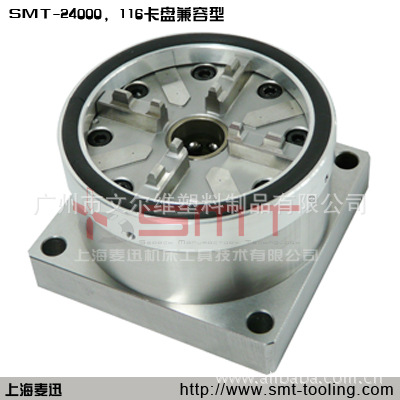

SMT-24000 116兼容型卡盘（未涂层）（气动）

重复定位精度:<0.002mm

夹持方式：弹簧力

打开气压:最小 6.5Pa

加持力:10000N

底板：孔位预置底板

气动：开关控制

安装：孔位试用可直接用螺栓安装，也可使用压板安装

应用：可安装于任何机床上，专为重型切削打造

注意：使用时请清洁定位面

配件：SMT-45100 密封圈 (密封保护)

             SMT-24040 116标准底板

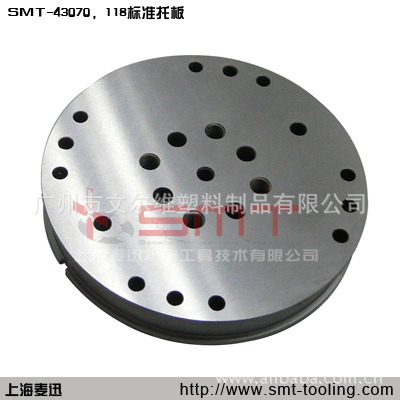

SMT-43070

本SMT柔性定位夹具系统用于麦迅100卡盘,116卡盘系列：

版本：118标准托板，可安装并加工150*150*150mm以下的加工件

材质：淬硬钢材

孔位：Φ35，Φ41处配M6孔

本SMT柔性快速定位夹具系统：

SMT-24083 116兼容型卡盘四联组合使用（未涂层）（气动）

重复定位：单独使用<0.002mm；组合使用<0.005mm

夹持方式：弹簧力

打开气压：最小 6.5Pa

加持力：单独使用 10000N；组合使用 40000N

SMT-24083-A（卡盘）: 未热处理钢材  防锈

SMT-24082-B（底板）: 热处理钢材   防锈

距离：安装距离 150mm

气动：2组开关控制4个卡盘

安装：

-A 客户可自行打安装孔，直接安装于机床上

-B 孔位事先完成，直接安装于机床上

注意：请勿钻孔于气管通道处，具体可钻孔位请联系上海麦迅或其代理商

本SMT柔性快速定位夹具系统：

SMT-24075 116兼容型卡盘 两联组合使用（涂层）（气动）

重复定位：单独使用<0.002mm；组合使用<0.005mm

夹持方式：弹簧力

打开气压：最小 6.5Pa

加持力：单独使用 10000N；组合使用 20000N

SMT-24075-A（卡盘）: 未热处理钢材 防锈

SMT-24075-B（底板）:热处理钢材   防锈

距离：安装距离 150mm

气动：1组开关控制2个卡盘

安装：

-A系列 客户可自行打安装孔，直接安装于机床上

-B系列 孔位事先完成，直接安装于机床上

注意：请勿钻孔于气管通道处，具体可钻孔位请联系上海麦迅或其代理商

本SMT柔性精密快速定位夹具系统——维修包：

包含了各类116卡盘在维修时所需要的配件。
